维修调整要领书
4-25
天线与标签的调节
更换天线后，请按下图所示调节天线的位置。
请在初始化停止的原点位置实施调节。
Z 单元上下移动时，请注意避免天线单元与堆垛机、传感器、Z 单元发生碰撞。
天线
传感器标签
堆垛机
螺丝
F
螺丝
G
标记
螺丝
E
托盘
托盘随堆垛机晃动前后移
动时，请调节「螺丝 E
」，
使传感器标签与天线的间
隙
A 在 2～6mm 范围内。
托盘随堆垛机晃动左右移动时，请调节「螺
丝 F
」，使晃动的行程中心和天线的标记中
心，能够与最上层的托盘和最下层的托盘
对应上。
同时，请用「螺丝 G」调节传感器标签与
天线的上下方向位置。
维修调整要领书
5-1
5.
电动机的更换及调整

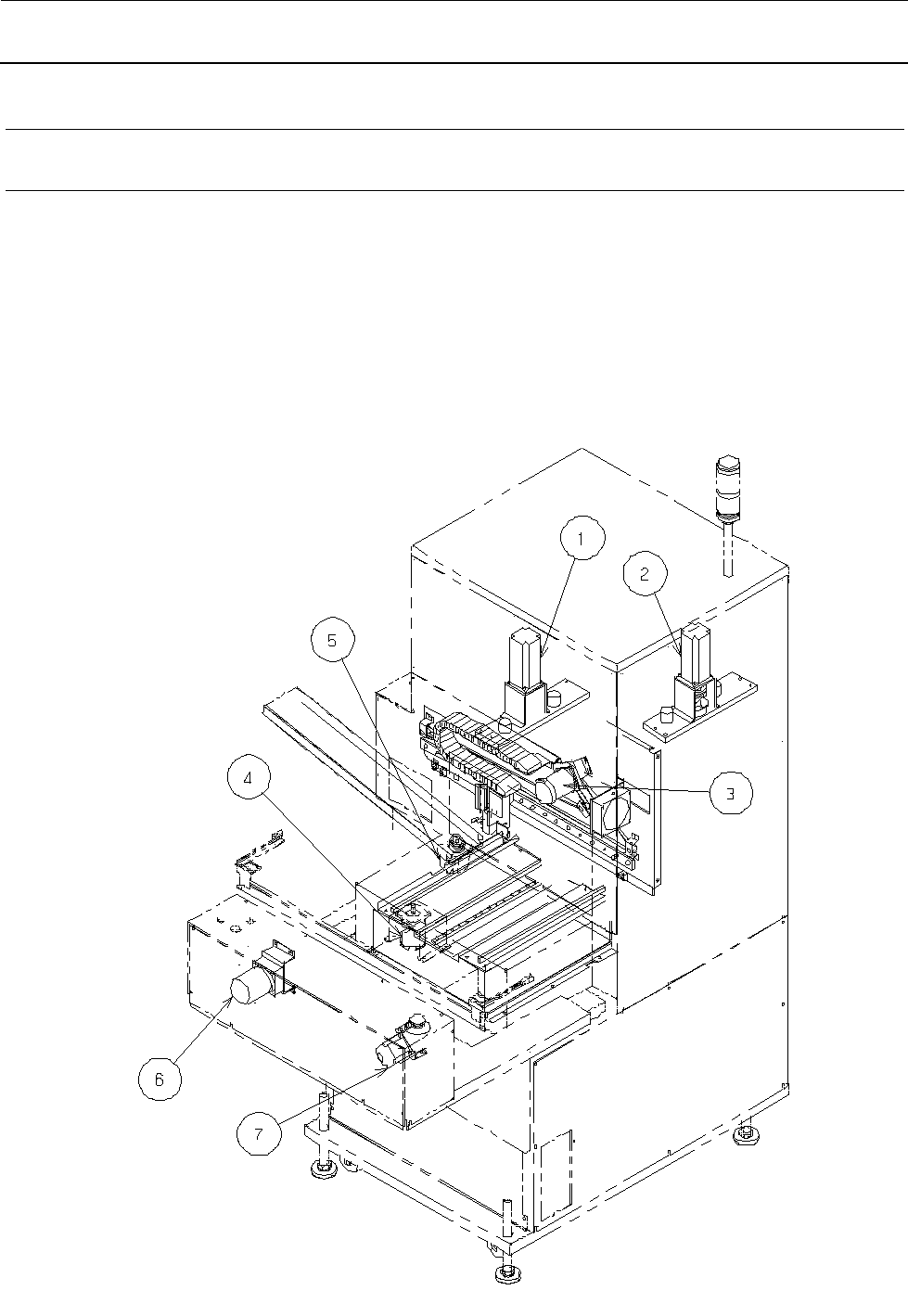

5-1. 电动机配置图
①ZM 电动机（货号：40045703）
②ZS 电动机（货号：40045703）
③X MOTOR ASM（货号：40045057）
④Y MOTOR ASM（货号：40045060）
⑤S MOTOR ASM（货号：40045063）
⑥传送电动机（货号：40045718）
⑦自动调整宽度电动机（货号：40045712）
维修调整要领书
5-2

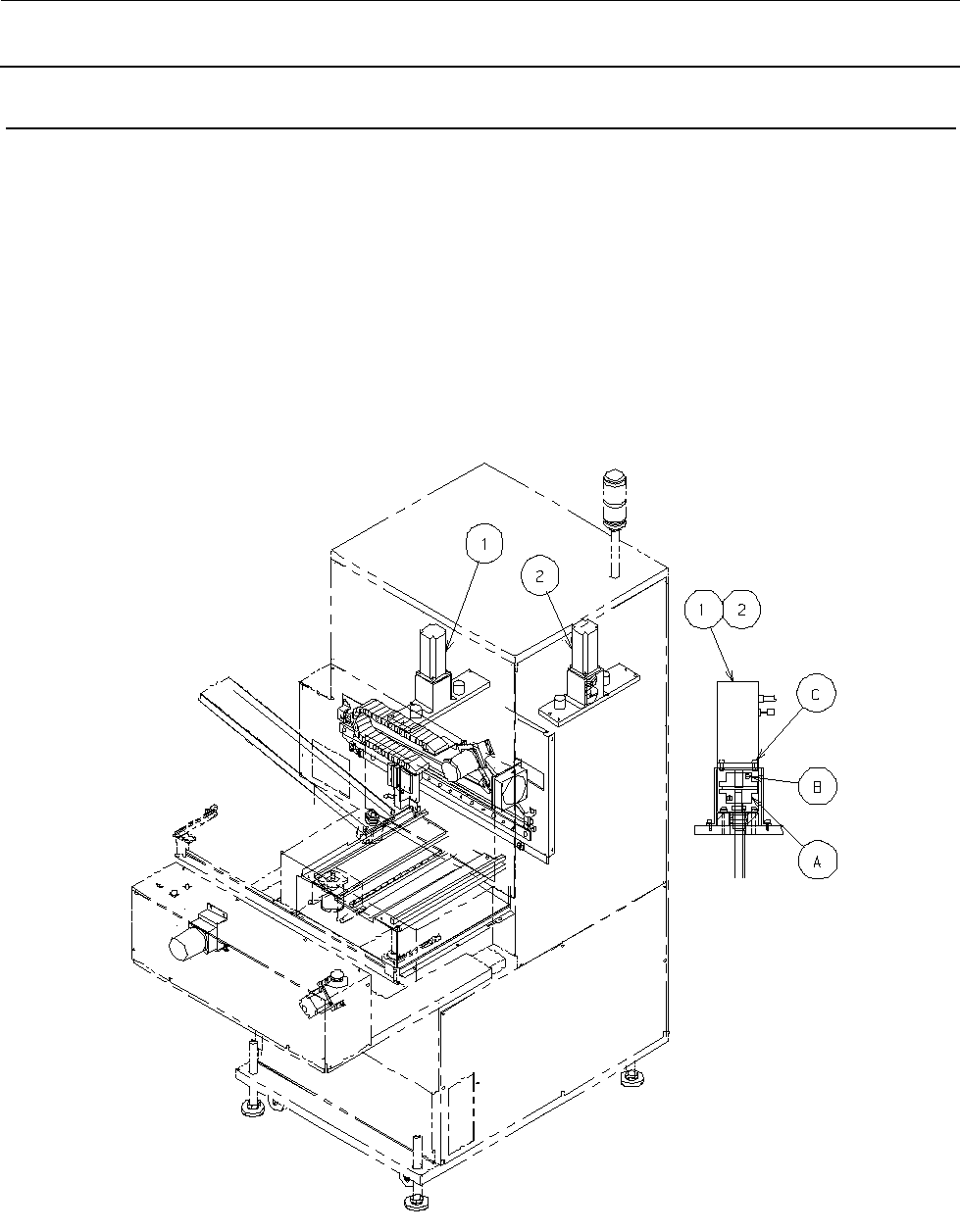

5-2. Z 轴电动机的更换
用手按住联轴节（A），将止动螺丝（B）渐渐地松开。
止动螺丝（B）松开后 Z 轴会降下，故请用手按住联轴节（A），同时渐渐地下降 Z 轴。
要更换副侧（上段）时，请确认主侧（下段）已降到下方之后再进行。
拆下电动机安装螺丝（C），剪断用来固定电动机线束的束线箍，再卸下电动机。
请松开与电动机连接的线束之连接器部的螺丝，更换电动机。
（编码器线束：螺丝 4 个，制动器线束：螺丝 2 个，电动机线束：螺丝 4 个）
①ZM 电动机（货号：40045703）
②ZS 电动机（货号：40045703）
