维修调整要领书 7-7 7- 8. X 轴真空吸盘的更换 更换 X 装置的吸盘时，请勿让轨道部受到负载。 ③真空吸盘 HEAD2 （货号： PX500060000 ） ④真空吸盘 HEAD 1 （货号： PX50006 2 000 ） 7- 9. X 轴电磁阀的更换 请卸下 XF COVER ，更换各个电磁阀。 ⑤电磁阀 HEAD2 （货号： PV150209300 ） ⑥电磁阀 HEAD 1 （货号： PV150209300 ）
维修调整要领书
7-6

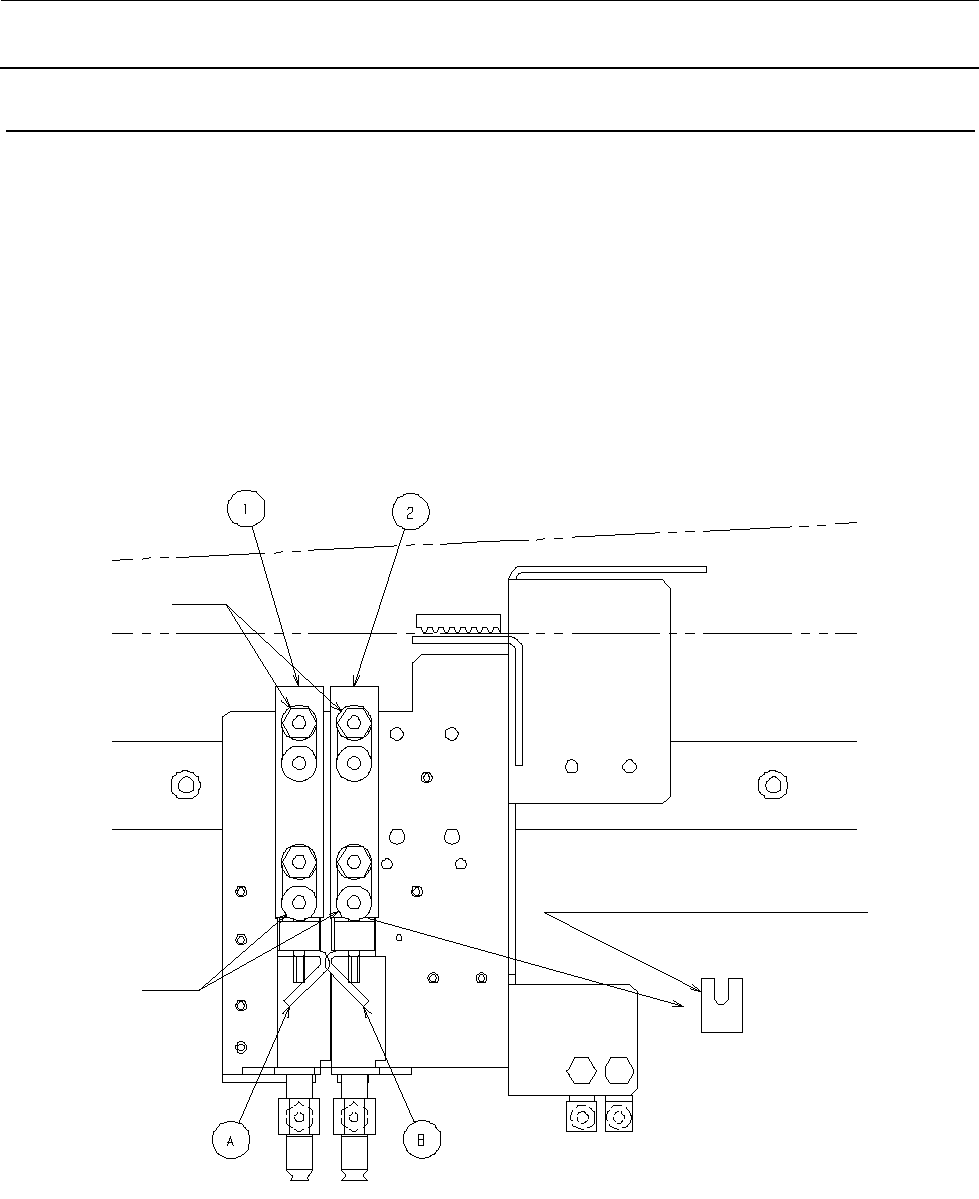

7-7. 贴装头气缸的更换
请拆下 XF COVER、X COVER 后进行作业。
从气缸上拆下气缸板 L（A）、R（B）。（螺母 1 个，螺丝 1 个）
卸下气缸更换之。
更换后，请进行贴装头传感器的调整。（参照 4-13）
并且，如通过调试模式的 Head 执行单独动作，操作面板上会显示“UP”、“DOWN”的动作时间。
请用速度控制器对贴装头 1、2 的 UP／DOWN 进行如下调整。
HEAD1 UP:197±10msec DOWN:133±10msec
HEAD2 UP:158±10msec DOWN:172±10msec
①自由安装式气缸 HEAD2（货号：PA0603004A0）
②自由安装式气缸 HEAD1（货号：PA0603004A0）
UP
DOWN
气缸止动器（
E2064723000
）
应贴上气缸止动带（E2065723000）。
维修调整要领书
7-7

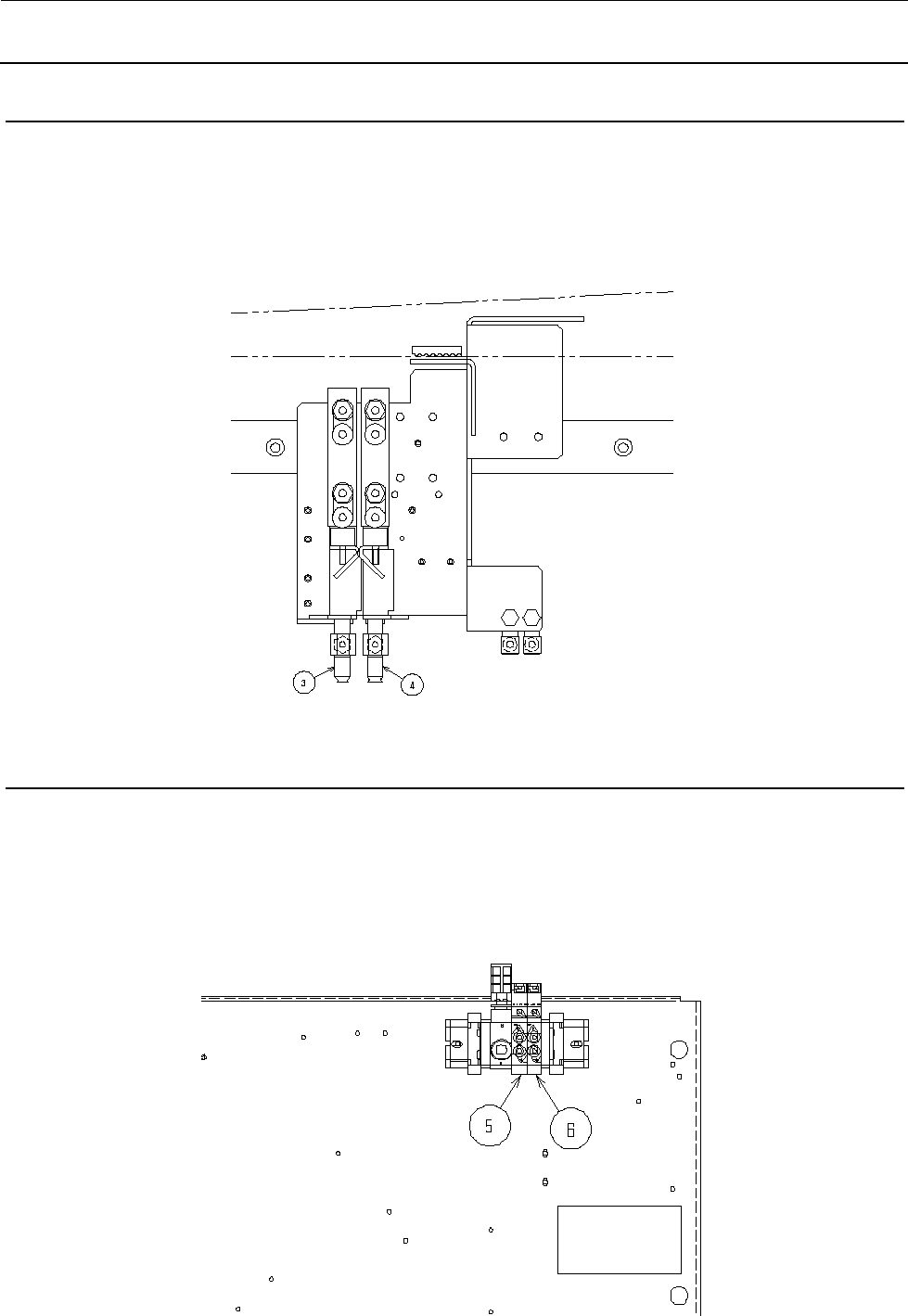

7-8. X 轴真空吸盘的更换
更换 X 装置的吸盘时，请勿让轨道部受到负载。
③真空吸盘 HEAD2（货号：PX500060000）
④真空吸盘 HEAD1（货号：PX500062000）
7-9. X 轴电磁阀的更换
请卸下 XF COVER，更换各个电磁阀。
⑤电磁阀 HEAD2（货号：PV150209300）
⑥电磁阀 HEAD1（货号：PV150209300）
维修调整要领书
7-8

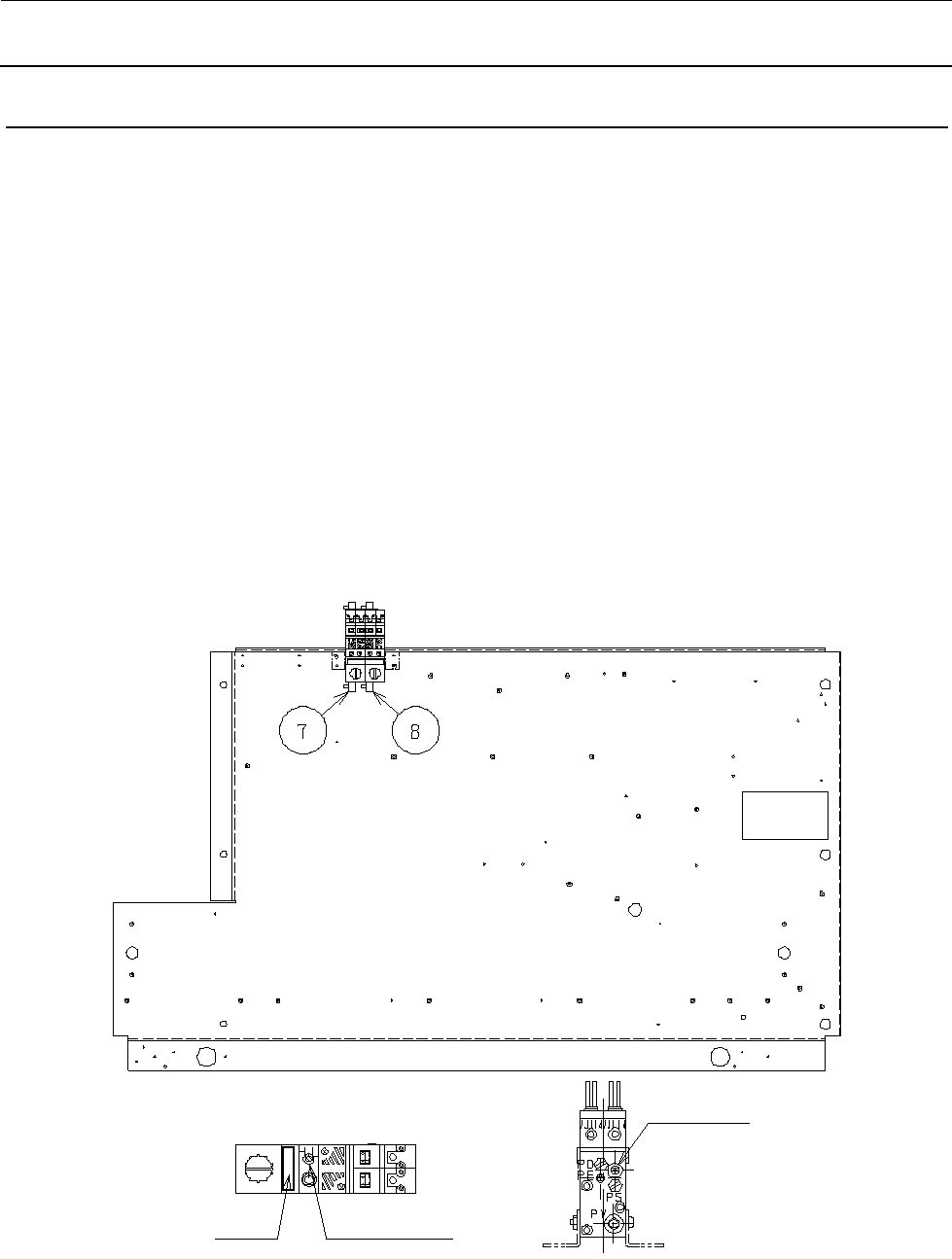

7-10. X 轴真空发生器的更换
请拆下 XF COVER 更换 EJECTOR。
更换后请进行下述调整。
请将气压设置为 0.5Mpa。
如在 HEAD L 启用真空的状态（调试模式，贴装头吸附阀）下将压力设置用微调电容器向 L 侧逐步旋
转，会有 LED 亮灯的位置。（LED 熄灯的附近即是真空压力最低的地方。）
并且，如果堵住 HEAD L 的吸盘前端，向 H 侧逐步旋转，会有 LED 熄灯的位置。
压力设置微调电容器要设置在 LED 亮灯处与熄灯处的中央位置。
HEAD R 也进行同样调整。
调整 HEAD 真空发生器的破坏流量
如在 HEAD 送风的状态下将破坏流量调节针逐步顺时针旋转，将变为不送风的状态。从这一状态出发
逆时针旋转 45°调整。
⑦HEAD L EJECTOR（货号：40045132）
⑧HEAD R EJECTOR（货号：40045133）
LED
压力设置微调电容器
破坏流量
调整针
