Samsung Component Placer SM471 Introduction
1: Tape Guide
2: Frame

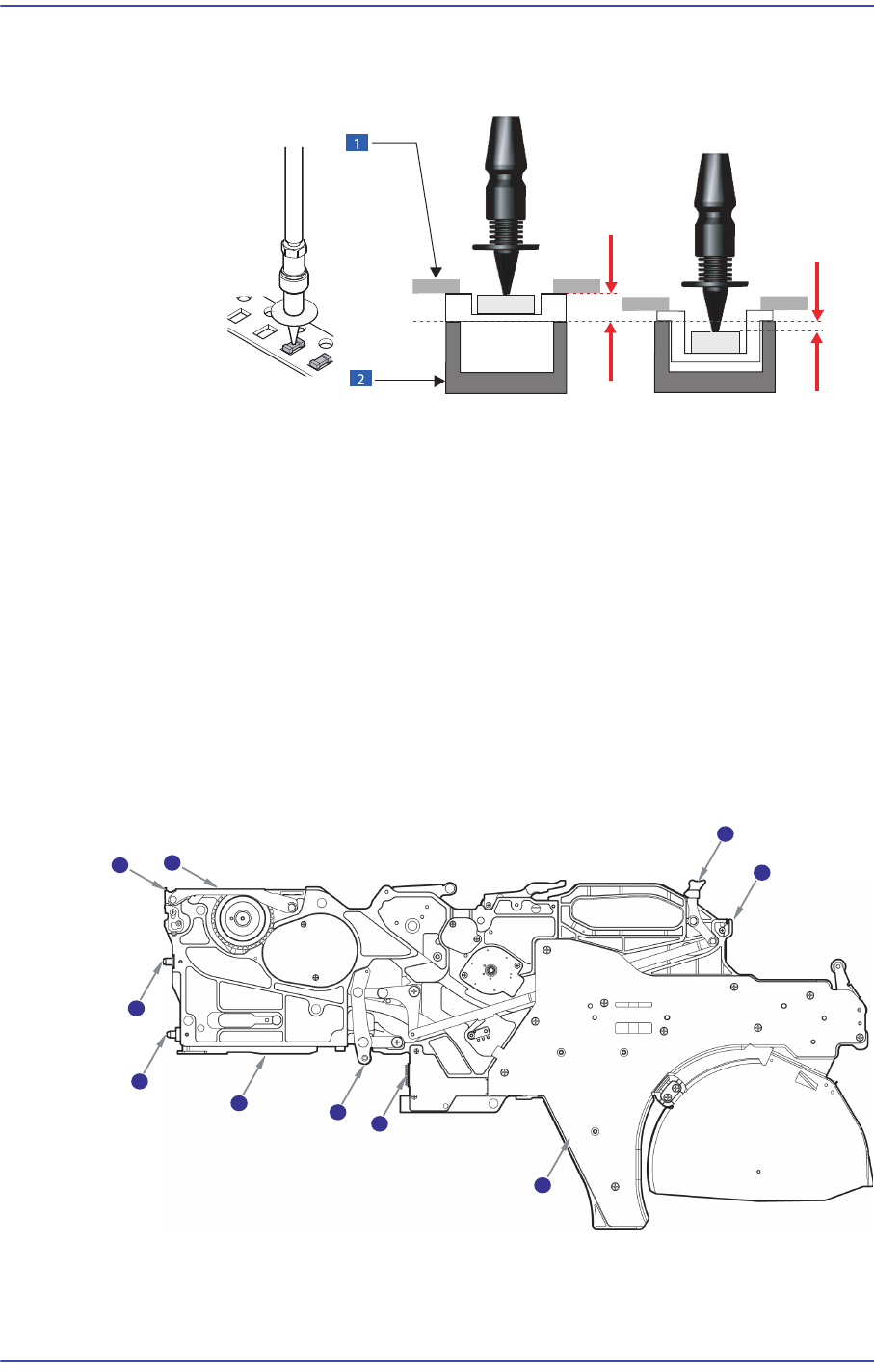

根据Tape Feeder种类不同吸附点的Z值可取不同值。另外，因不同的部件供给
Tape 种类该值可取不同值，Embossed Tape的高度应该低于Paper Tape高度。
Embossed Tape时，请参照部件Tape 规格，适当地设置吸附点的Z值。
6.10.2. SME Tape Feeder (电动型)
有8mm、12mm、16mm、24mm、32mm、44mm 及56mm等7种Tape Feeder。
图
6.15 SME Tape Feeder (8mm)
G
Z=0
Paper Tape Embossed Tape
Z>0
Z<0
4
5
6
7
8
9
:
;
<
43

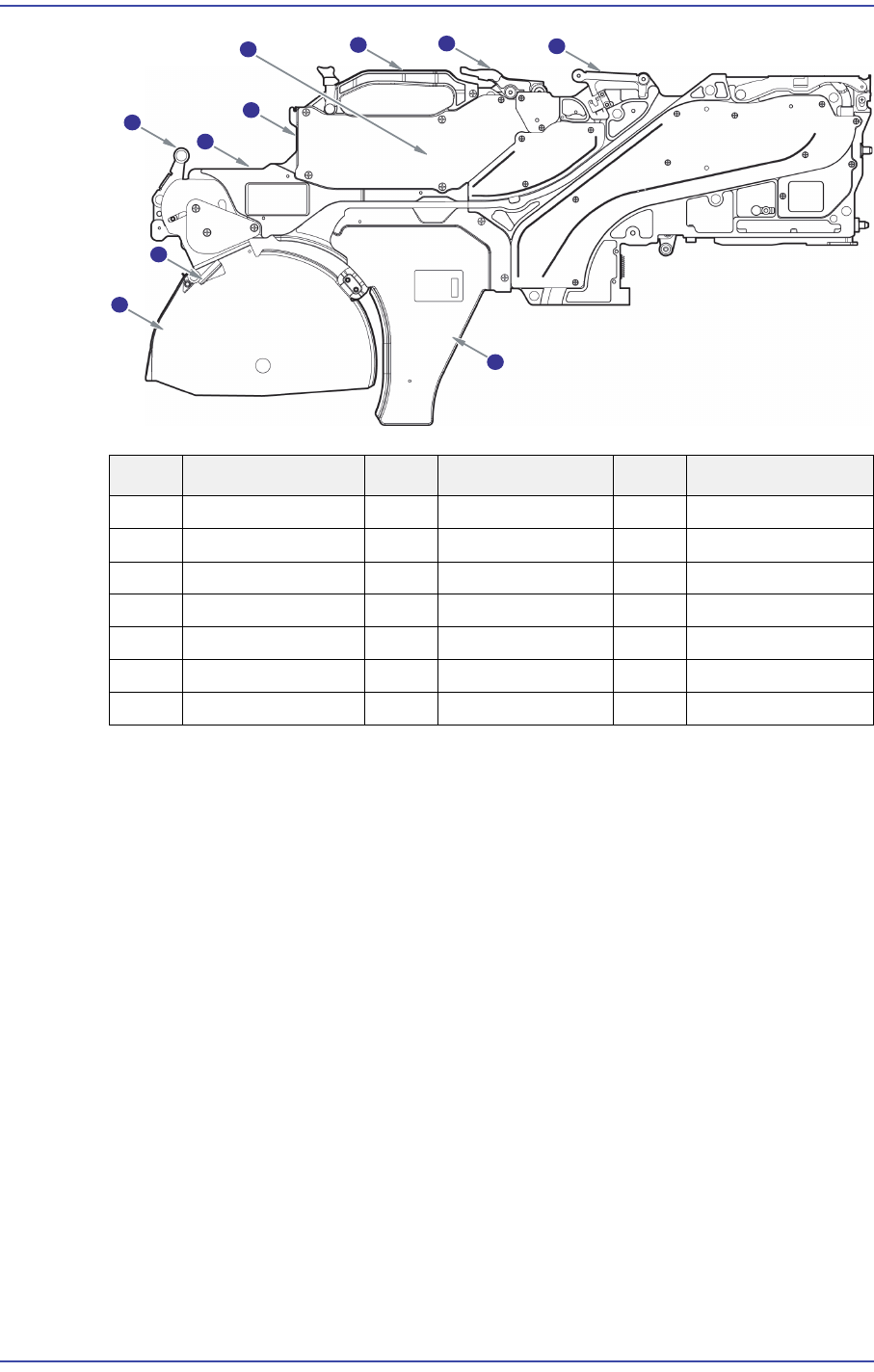

6-23
Module Function
No. Name No. Name No. Name
1 Tape Guide 2 Locker 3 X Eccentric Pin
4 Location Flange 5 Install Guide 6 Clamp Roller
7 Probe Pin 8 Reel Plate 9 Vinyl Cutter
10 Clamp Lever 11 Drain Tensioner 12 Drain Handle
13 Handle 14 Vinyl Box 15 Vinyl Box Door
16 Switch 17 Reel Lever 18 Reel Brake
19 Reel Hanger 20 PCB Cover
44
53
45
46
49
4:
4;
4<
47
48
6-24
Samsung Component Placer SM471 Introduction
6.10.2.1. SME Tape Feeder 的规格。
SME Tape Feeder的种类及移动节距。
表
6.1 SME Tape Feeder
的类及移动间距
[1] 各供料器上具有IT功能、Splicing侦测功能选项。
[2] 8mm的大型卷盘，可以在最外侧宽度低于13mm时仅占有1 插槽。
[3] 12mm以上供料器的实际可移送元器件的节距会根据元器件的料袋(Pocket)
高度而受到一定限制。详细内容请联系本公司的CS 公司(STS)或当地代理店。
可适用Reel
SME Tape Feeder对应可能的卷（reel）直径请参照下表。
供料器类型
[1]
部品编号
(mm)
移动间距 (mm)
占有的插槽
数
SME 8mm Tape Feeder 8 2, 4 1
SME 8mm Tape Feeder (L)
82, 4
2
[2]
SME 12mm Tape Feeder 12
4, 8, 12, 16, 20,
24, 28, 32, 36,
40, 44
[3]
2
SME 16mm Tape Feeder 16 2
SME 24mm Tape Feeder 24 3
SME 32mm Tape Feeder 32 4
SME 44mm Tape Feeder 44 4
SME 56mm Tape Feeder 56 5
