6-26 Samsung Componen t Placer SM471 Introduction 图 6.17 Embossed Carrier Tape (12mm) 节距与部件对应范围 根据 Emboss 深度’ A ’ ( 图 6-18) ， 可使用的程度不同。 详 细规格请详细询问本公 司的营业部署或 CS 公司 (STS) 当地代理店 (Loc al Agent) 。 图 6.18 Emboss 电动型带式喂料器的 …
6-25
Module Function
表
6.2 SME Tape Feeder
使用可能的卷（
reel
）直 径

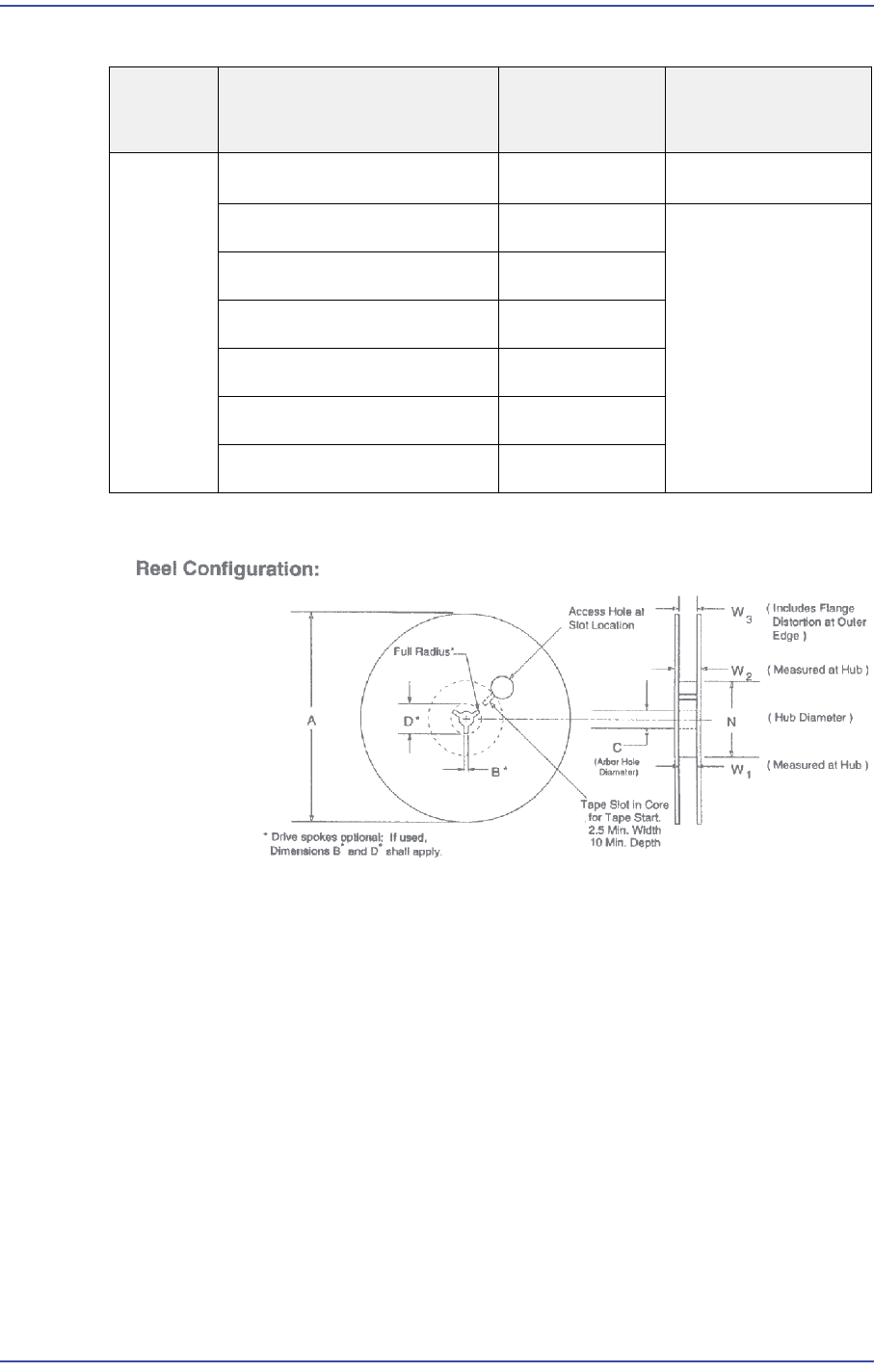

图
6.16 Reel
尺寸
适用部品
四角chip, MELF, TR, SOP, PLCC, 异形(Odd-type) 部品等
品 名 Tape 侧(mm)
卷（ reel）直径 “A”
(mm)
IT/ Non-IT
Tape
Feeder
SME 8mm Tape Feeder 8
φ178,φ 180
SME 12mm Tape Feeder 12
φ178,φ 180, φ
254,φ330,φ380
SME 16mm Tape Feeder 16
SME 24mm Tape Feeder 24
SME 32mm Tape Feeder 32
SME 44mm Tape Feeder 44
SME 56mm Tape Feeder 56
6-26
Samsung Component Placer SM471 Introduction
图
6.17 Embossed Carrier Tape (12mm)
节距与部件对应范围
根据Emboss 深度’A’(图 6-18)，可使用的程度不同。详细规格请详细询问本公
司的营业部署或CS公司(STS)当地代理店 (Local Agent)。
图
6.18 Emboss
电动型带式喂料器的Z 轴高度基准面
电动型带式喂料器的Z轴高度基准面是吸附位置的料带底面(主框架的上表面
)。
因此，在吸附位置Z轴高度因部件大小和传送带的厚度取不同值。
A
6-27
Module Function
1:
卷带导向器
2:
卷带导
3:
机架
1: Tape Guide
2: Frame
根据Tape Feeder种类不同吸附点的Z值可取不同值。另外，因不同的部件供给
Tape 种类该值可取不同值，Embossed Tape 的高度应该低于Paper Tape高度。
Embossed Tape 时，请参照部件Tape 规格，适当地设置吸附点的Z 值。
G
Z=0
Paper Tape Embossed Tape
Z>0
Z<0
