6-29
Module Function
6.11. 压缩气动部分
空压一般设置为0.45 ~ 0.55 Mpa使用，通过设备后面下端的Air Filter供给。
供给空气的一部分使用于运行设置在Feeder Base的SM给料器，一部分使用于驱动
ANC，另外一部分使用于贴装头发生真空，其余一部分使用于运行输送器的各
Stopper 及Backup Table。

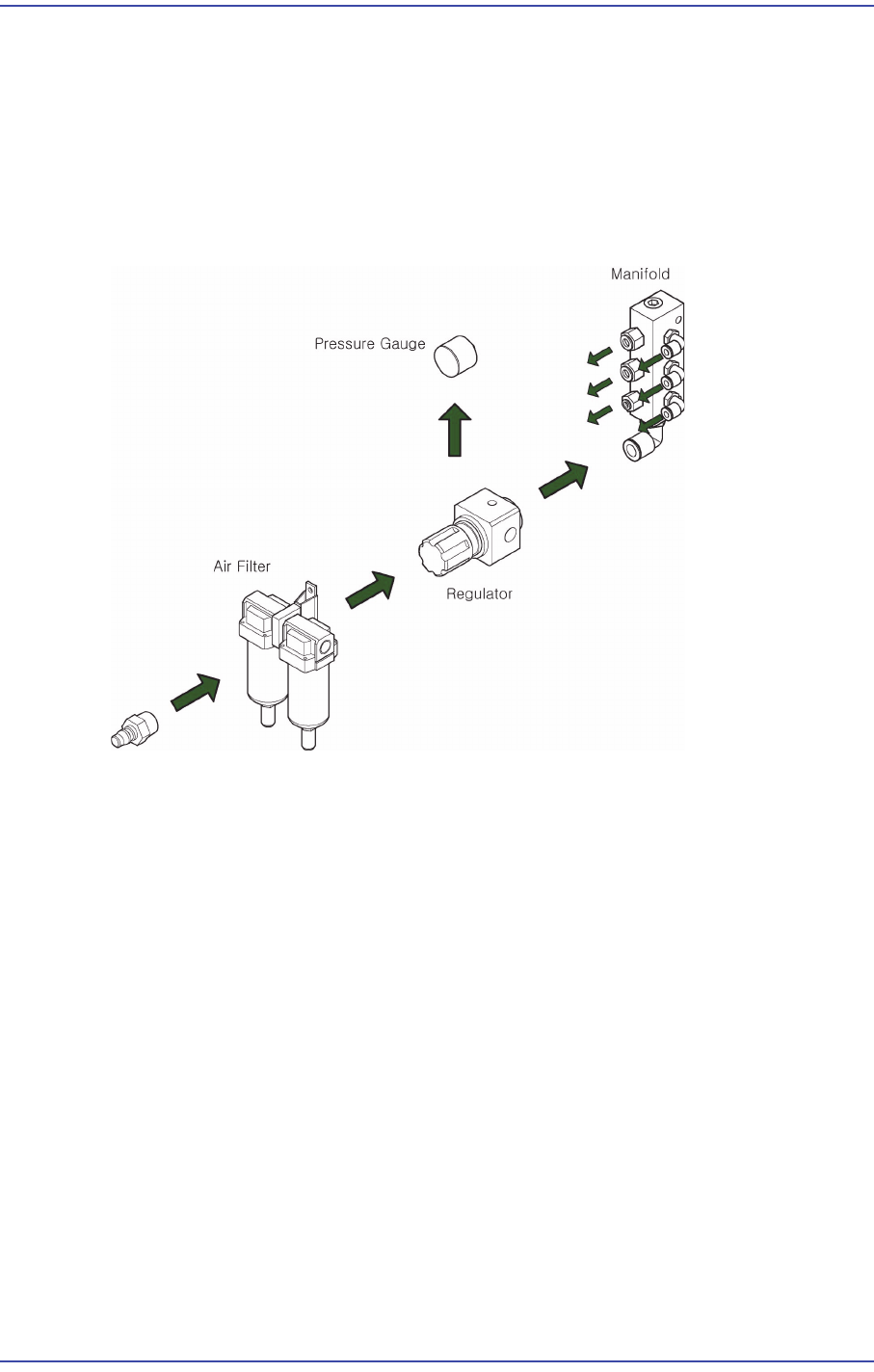

图
6.20
压缩气动部分
6-30
Samsung Component Placer SM471 Introduction
1: Head Air Ass`y
2: Manifold Ass`y
3: Mist Filter
4: Main Air Regulator
5: Vacuum pump
注 意 如果压力低于适当标准，设备可能会无规律运行。一般来说，合
适的气压为0.45 ~ 0.55 Mpa。
警 告 设备修理维护时气压和电源未切断可能导致人员严重受伤。设备
修理维护时一定要切断气压和电源。
7-1
设备安装操作步骤
第7章. 设备安装操作步骤
开始安装设备需要遵守以下操作步骤。
警 告 如果设备安装和调试由未经过培训的人员进行操作，可能会造成
设备损坏或人员受伤。设备安装和调试必须由我公司指定的服务
中心人员进行。
7.1. 设备安装
7.1.1. 设备卸载
7.1.1.1. 必要工具
叉车
起重机 (必要时)
围栏
7.1.1.2. 卸载顺序
1. 负责安装和调试的工作人员在去现场前应该先同生产管理部门确认发货的详细
信息，并通知客户预计到达现场时间。
2. 安装人员到达现场后应先目检产品的外部（Box扭曲变形等），然后卸载设备。
请肉眼执行外观检查。
3. 设备卸载前一定要检查安全规定，必要时安装安全栅栏(如高层作业)。
4. 负责销售的工作人员应该从运输人员收到设备接收确认和接收收据，并在设备
卸载后检查其状态和数量并在收据上签字，与运输人员共同完成接收程序。
5. 设备装卸时防止由升降机（叉车）设备受损，事先告知劳务公司作业者注意事项
后使用相应的JIG及设备进行装卸。装卸时请务必使用升降机。
7.1.2. 包装拆卸及设备搬入
7.1.2.1. 必要工具
叉车、手摇起重机
扳手、螺丝刀
7.1.2.2. 拆卸顺序
1. 请拆卸外部包装纸盒及铁材包装材料。
