7-5
设备安装操作步骤

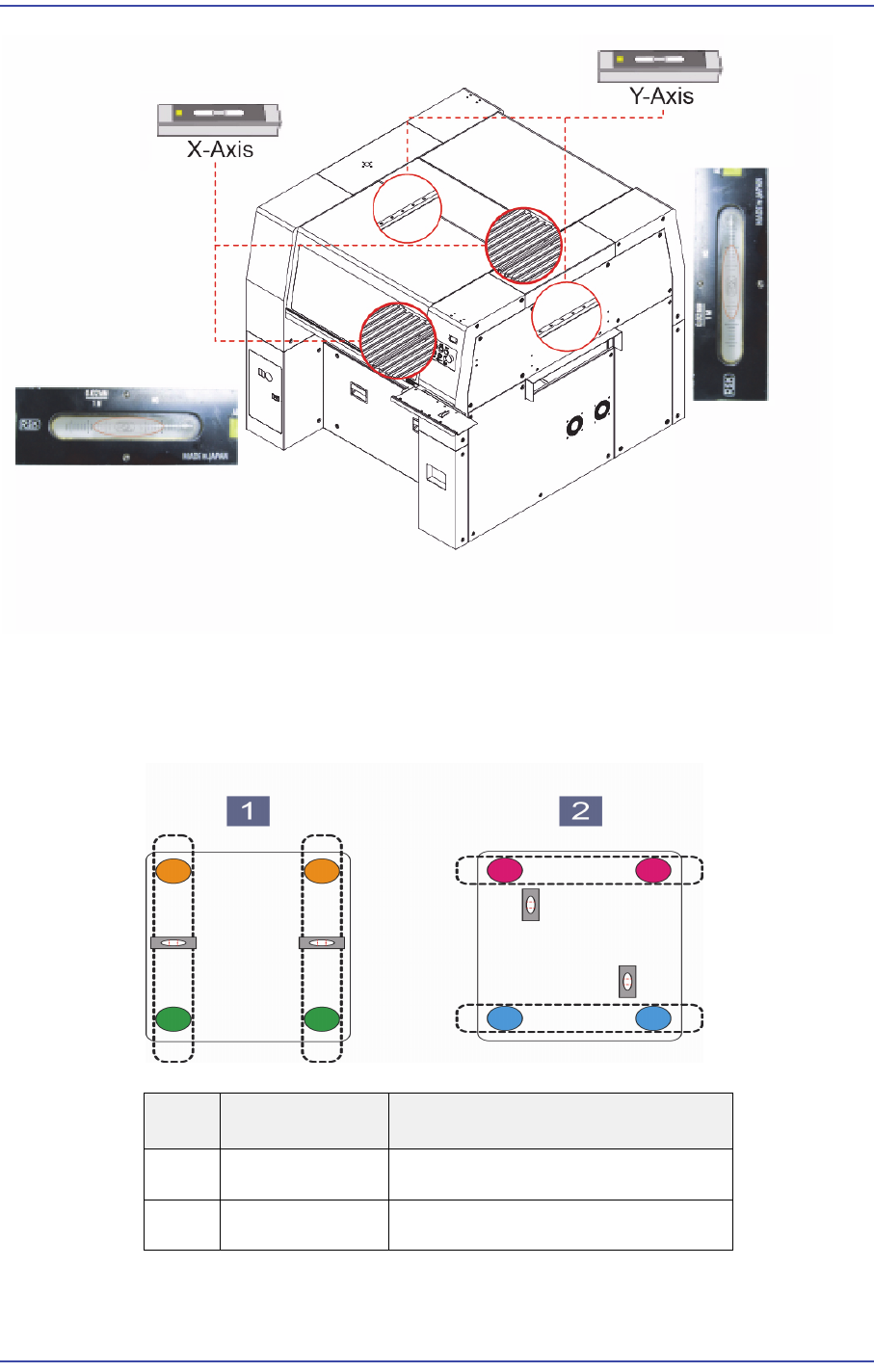

4. 调整设备Foot 水平时，建议两个Foot为一组一次调整在一个方向上的水平，如
下图所示：
图
7.1
调整量设备间水平
(Leveling)

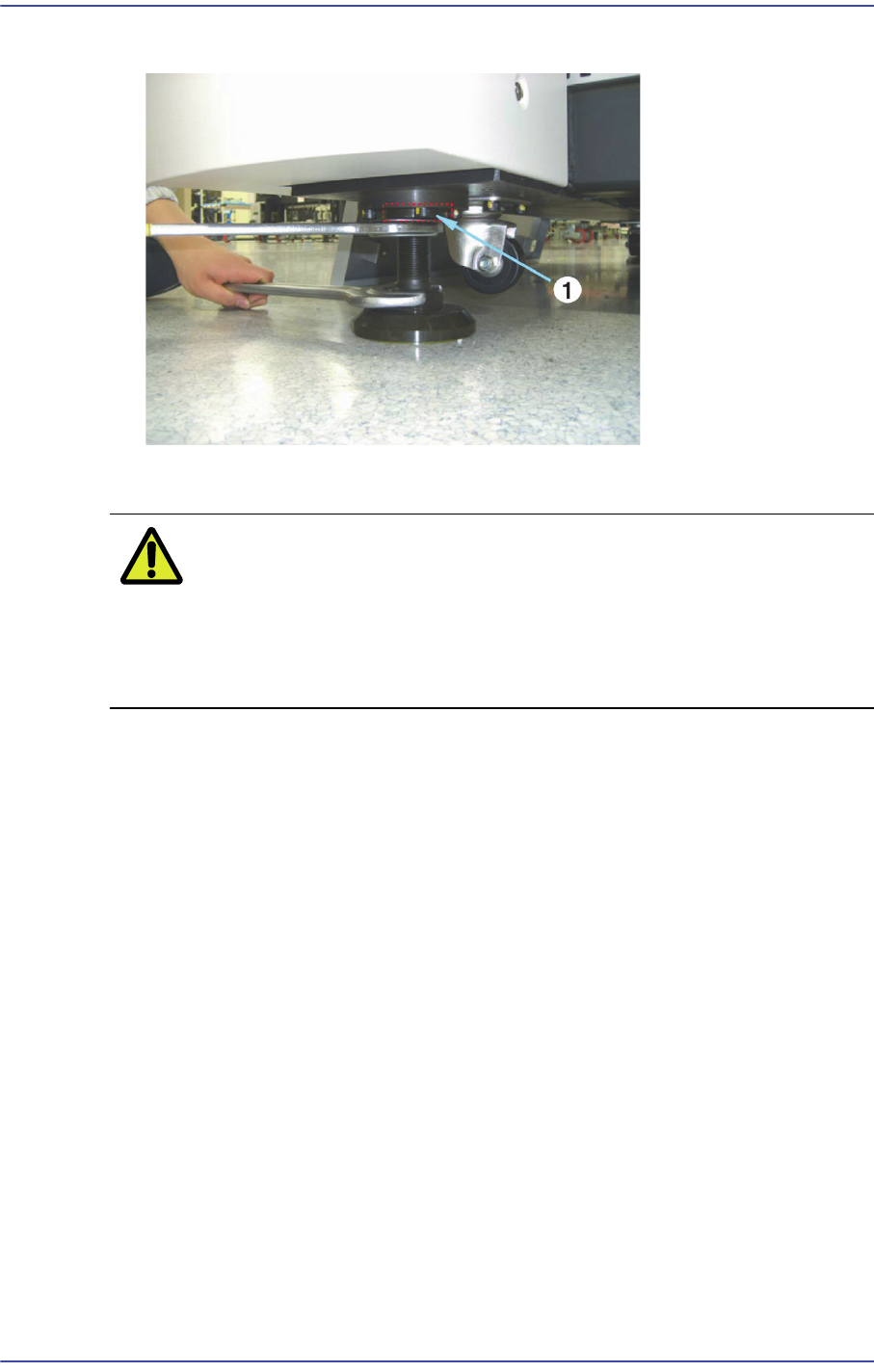

5. 设备的Foot应在地板面上以均匀的压力加以支持。 Foot的 螺母的 锁压力应调节
到Foot受力一致，并确认Foot是否松动。完成 level 调整后，一定要拧紧锁定 螺
No.
水平调节 作业方法
1
左右水平 调整左右一对Foot。
2
前后水平 调整前后一对Foot。
7-6
Samsung Component Placer SM471 Introduction
母。
1: Locking nut
注 意 设备在未保持水平时机器精密度会受到影响。一定要保证设备水
平放置 并检查设备 Foot 被锁紧。
锁定螺母和Foot螺丝上不可沾有Grease。如果涂抹了请清洗
Grease, 否则运行设备时,会发生螺母的松动导致设备损伤。
7.1.4. 部件安装
7.1.4.1. 必要工具
T Wrench (其它机工具) or Hex Wrench
扳手或扭力扳手
十字型(+) 起子、一字型(-) 起子
7.1.4.2. 部件清单
信号灯
示教盒
鼠标、鼠标垫板
键盘
显示器支架、显示器
卸料箱
7-7
设备安装操作步骤
7.1.4.3. 部件的安装步骤
1. 设置显示器支架，再组装设备上面的连接器，设置2台显示器。 (装配时完全拧
紧螺钉) 。
2. 4个螺钉将 Tower lamp 安装在上表面左侧,并将 Tower Lamp 连接在设备内左侧
的连接器上。
3. 水平状态下在前后面上端盖上设置键盘支架，然后设置键盘，鼠标和示教盒
