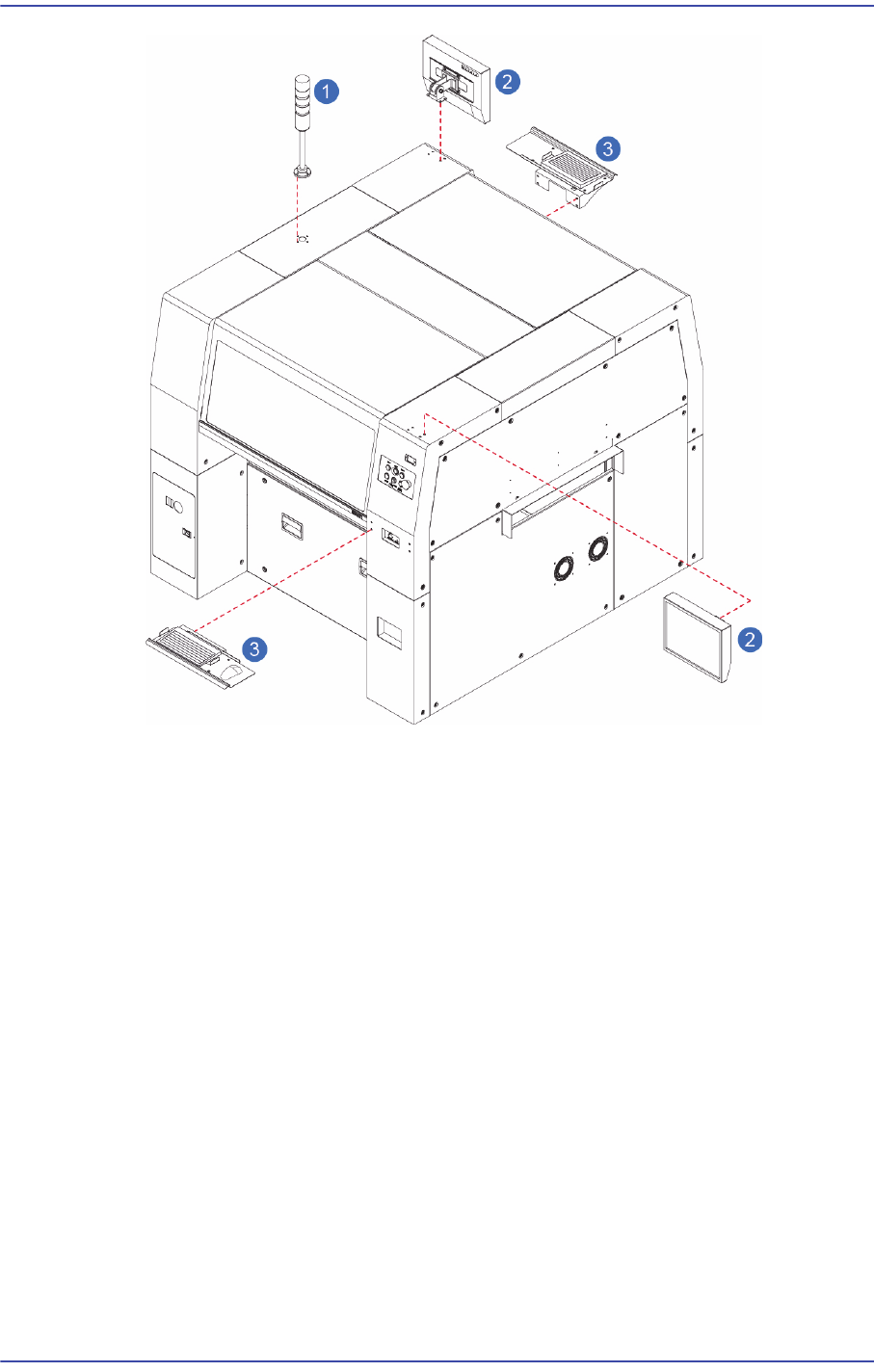

7-8 Samsung Componen t Placer SM471 Introduction 1: T ower lamp 2: 显示器 3: 键盘 及 鼠标垫板
7-7
设备安装操作步骤

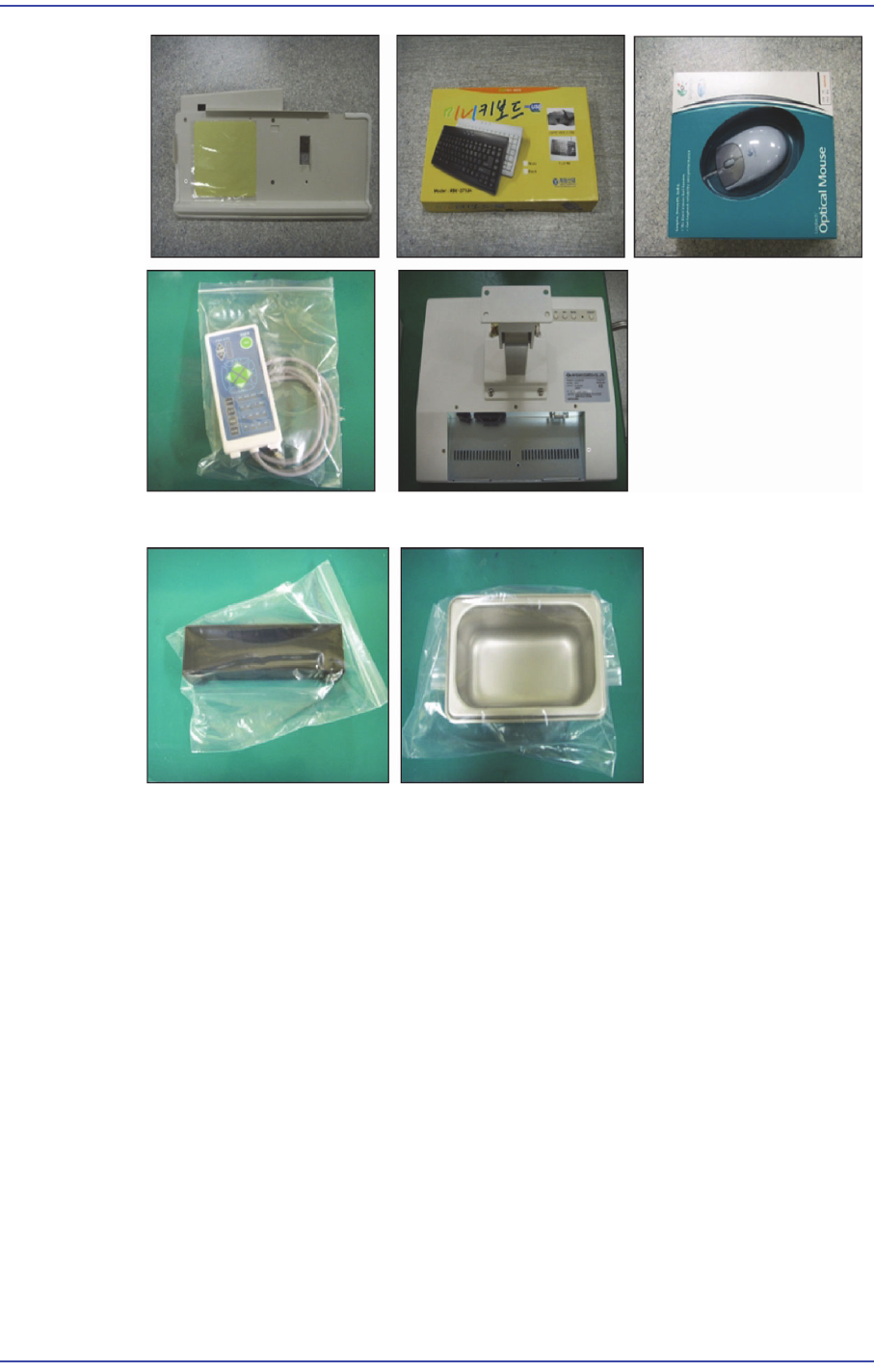

7.1.4.3. 部件的安装步骤

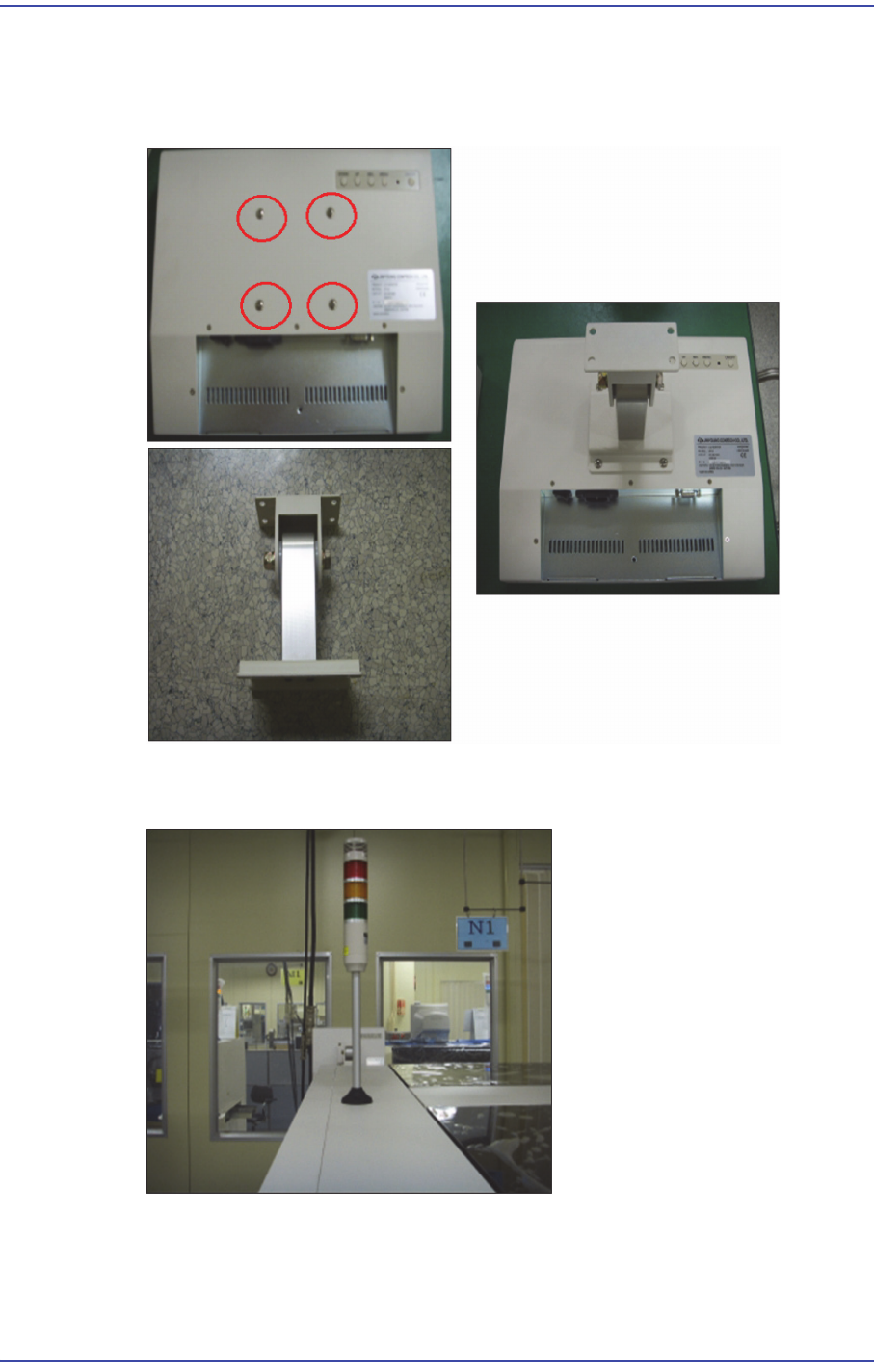

1. 设置显示器支架，再组装设备上面的连接器，设置2台显示器。 (装配时完全拧
紧螺钉) 。
2. 4个螺钉将 Tower lamp 安装在上表面左侧,并将 Tower Lamp 连接在设备内左侧
的连接器上。
3. 水平状态下在前后面上端盖上设置键盘支架，然后设置键盘，鼠标和示教盒
7-8
Samsung Component Placer SM471 Introduction
1: Tower lamp
2:
显示器
3:
键盘及
鼠标垫板
7-9
设备安装操作步骤
4. 安装2种卸料箱。
7.1.4.4. HDD的安装
1. 解开设备正面下板的固定螺丝 (2 个) 后拆下护盖。
