7-9 设备安装操作步骤 4. 安装 2 种卸料箱。 7.1.4.4. HDD 的安装 1. 解开设备正面下板的固定螺丝 (2 个 ) 后拆下护 盖。
7-8
Samsung Component Placer SM471 Introduction
1: Tower lamp
2:
显示器
3:
键盘及
鼠标垫板
7-9
设备安装操作步骤
4. 安装2种卸料箱。
7.1.4.4. HDD的安装

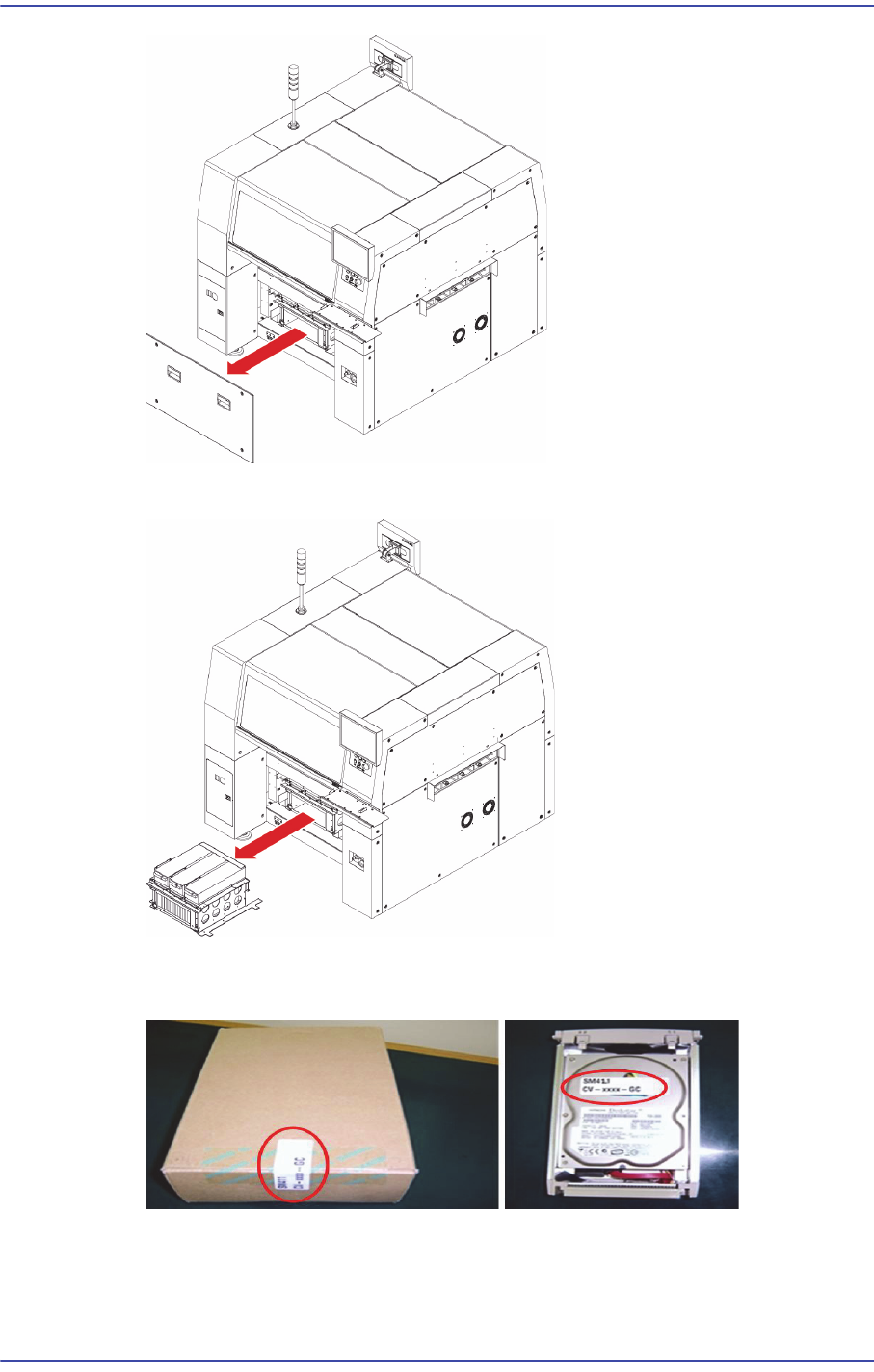

1. 解开设备正面下板的固定螺丝 (2 个) 后拆下护盖。
7-10
Samsung Component Placer SM471 Introduction
2. 朝正面方向拉开Control Rack Assembly。
3. 检查Packing Box里的 HDD(Hard Disk Driver)的Serial号码和设备上的铭牌的设
备机号编号是否一致。
4. 旋转下图的Key 把HDD组装到Hard Rack 上。
