7-11
设备安装操作步骤

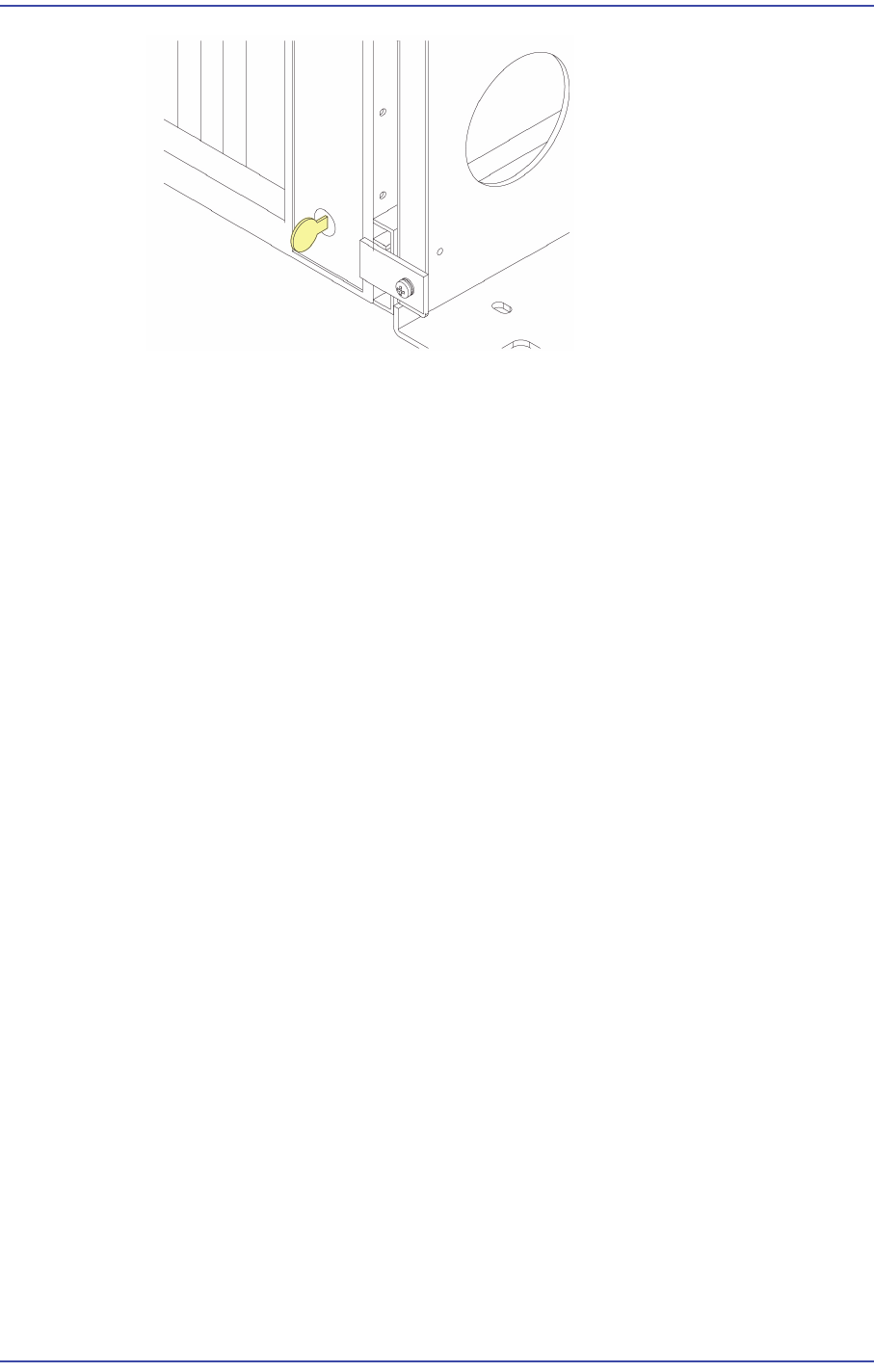

5. 组装后必须朝逆时针方向旋转 Key以确认组装是否正常完毕。
7-12
Samsung Component Placer SM471 Introduction

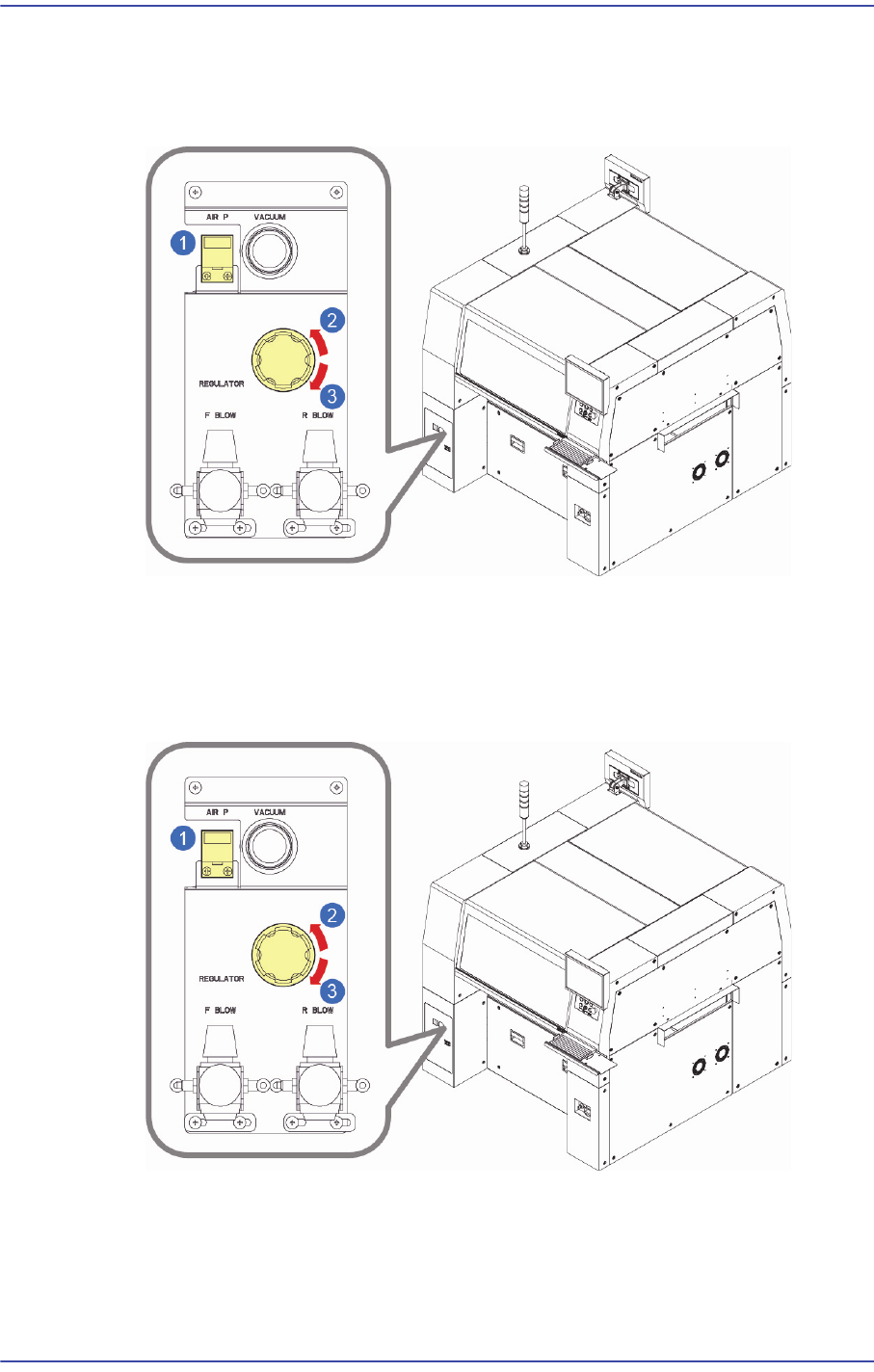

7.1.4.5. 设定气压及连接电缆
1. 在Air Filter的左侧Fitting连接空压管。此时，请确认设备安装工厂内Air Main连
接部是否安装Air Filter。
1:
黄灯亮灯
2:
左侧
Fitting
2. 旋转调整器的把手，调节气压到 0.45~0.55 Mpa。（设备最大耗气量 260 Nℓ/min.
此时，输入空压胶皮管的直径建议使用外径16mm以上。）
1: Air pressure
2:
逆时针方向：气压减少
3:
顺时针方向：气压增加
7-13
设备安装操作步骤
注 意 如果空压超过0.45~0.55 Mpa的范围时, 元件的吸贴装及喂料器
的动作发生问题，请务必在作业前进行确认。
必须使用符合设备空压消耗量的压缩机。否则，因设备内气压不
足影响贴装质量。
注 意 由于压缩机过于陈旧引起配管漏油可能导致各台设备的致命出
错。一旦配管作业完毕外界杂质如Chips及burs会留在内部，因
此建议在配管末端包一块洁净的布冲洗配，如果布仍保持清洁而
且没有污染的迹象，几次冲洗后就可以将气管连接到设备。检查
干燥器（防止湿气凝缩在管内）是否已安装。
为防止配管内油流入及结露现象，请确认是否设置好Oil Filter,
Air Dryer。
