7-13
设备安装操作步骤
注 意 如果空压超过0.45~0.55 Mpa的范围时, 元件的吸贴装及喂料器
的动作发生问题，请务必在作业前进行确认。
必须使用符合设备空压消耗量的压缩机。否则，因设备内气压不
足影响贴装质量。
注 意 由于压缩机过于陈旧引起配管漏油可能导致各台设备的致命出
错。一旦配管作业完毕外界杂质如Chips及burs会留在内部，因
此建议在配管末端包一块洁净的布冲洗配，如果布仍保持清洁而
且没有污染的迹象，几次冲洗后就可以将气管连接到设备。检查
干燥器（防止湿气凝缩在管内）是否已安装。
为防止配管内油流入及结露现象，请确认是否设置好Oil Filter,
Air Dryer。
7-14
Samsung Component Placer SM471 Introduction

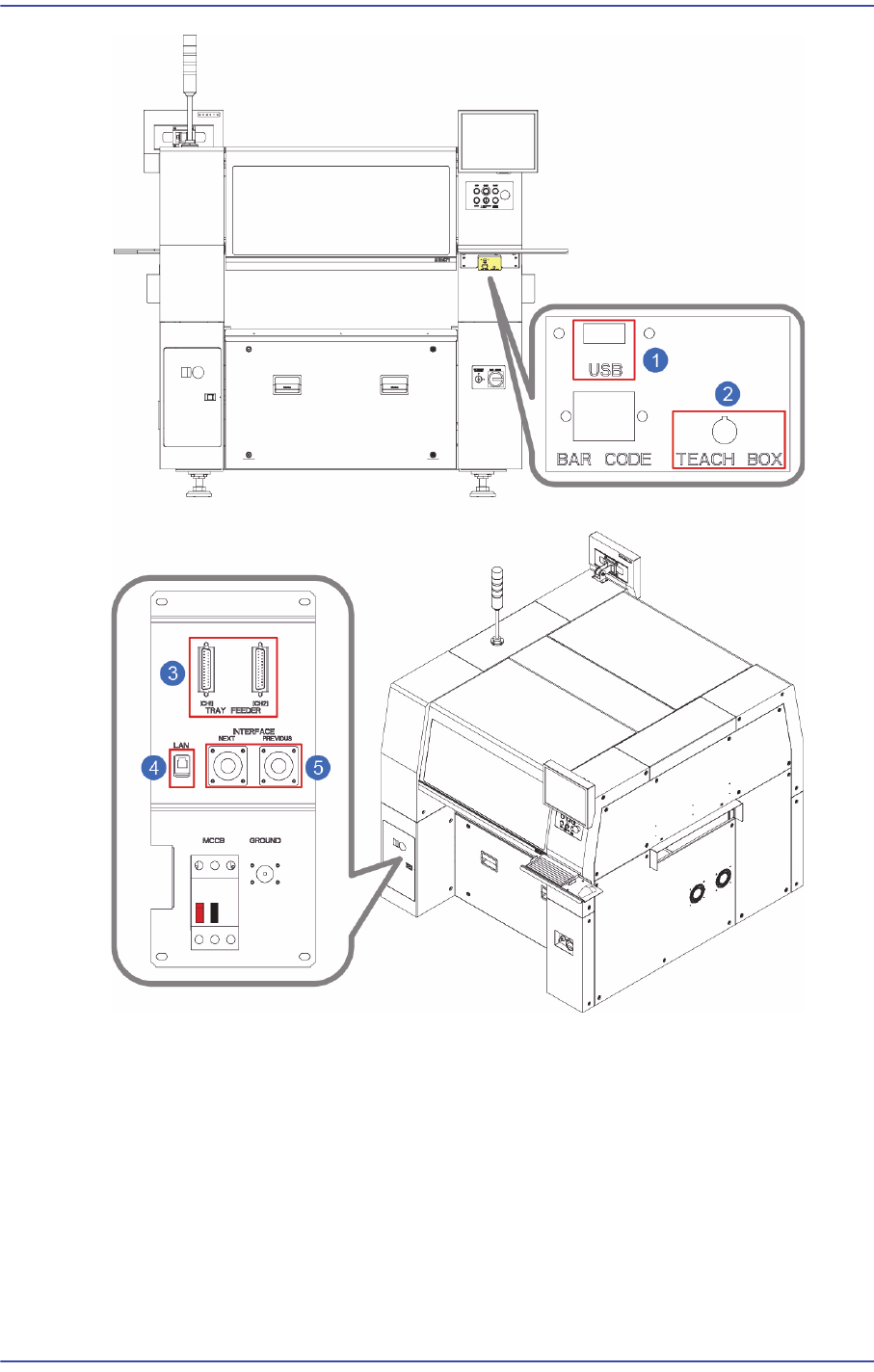

1: Keyboard
端口
, Mouse
端口
, Barcode
电缆连接器
2: USB
端口
, Teaching Box
端口
3: Tray Feeder
通信端口
4: LAN
通信端口
5: SMEMA
通信电缆连接器
7.1.4.6. In-line Installation procedure
调整设备水平步骤如下.
1. 首先,以正面Work Station 的固定架为基准排列Entry Staion和Exit Staion。投 入
7-15
设备安装操作步骤
Sample PCB后, 手动把Conveyor的宽度对准PCB的宽度，然后如下图手动推动
PCB排列输送机。
2. 当把新的设备移到已设置好的设备旁，降低设备Foot 调到接近已有设备水平。
然后调整水平将水平差保持在低于 0.05mm/m. 。
3. 用水平计量器将设备移动到使已设置好的基准设备和 传送装置(Conveyor)边界
部分之间保持3~5mm距离的位置。
4. 请重新核对设备标准。（参照以前的测评顺序）
5. 将 PCBs分别放到两台设备的 传送装置(Conveyor)上并将设备水平差设置为
0.05~0.5mm，使 PCBs足够向下移动。基本上 传送装置(Conveyor)的 slope应设
置到允许 PCB 的”Downflow”沿着 PCB移动的方向
6. 为保证两台设备间的 PCB 直线移动，设备必须正确安装，当 PCB紧挨参考线时
前后边的PCBs之间都应是平行没有GAP的。
