Samsung Component Placer SM471 Introduction

警告如果变压器的内存选项上没有当地的电压值，将其设定为比当地

电压高一个档的电压值。

（比如，当地电压为3相400V的话，将变压器内的电压选项设定

为415V）

6. 设置完变压器的选压后，将其组装好（组装是按拆卸的反顺序）。安装好主电源

线，完成连接主电源。

7-19

设备安装操作步骤

参照 Rating : 单相, 50/ 60Hz, AC 200± 18V / 208±19V / 220 ±20V /

240±22V / 380±25V / 415±28V, 50/60 Hz

耗电量: 4.7 KVA

接地: 以第3种接地为基准，地线和设备的Mega Test值应小于

100 Ω。

AV R : AV R 设定是基本选项，建议用量margin 大于 20%。

注意如果从3相电提取单相电，可能产生掉相现象导致相歪曲而使机

器受到损伤，为避免发生这种情况，建议使用少于全部额定功率

（Kw）40%的单相电。(例:Tray feeder使用时)

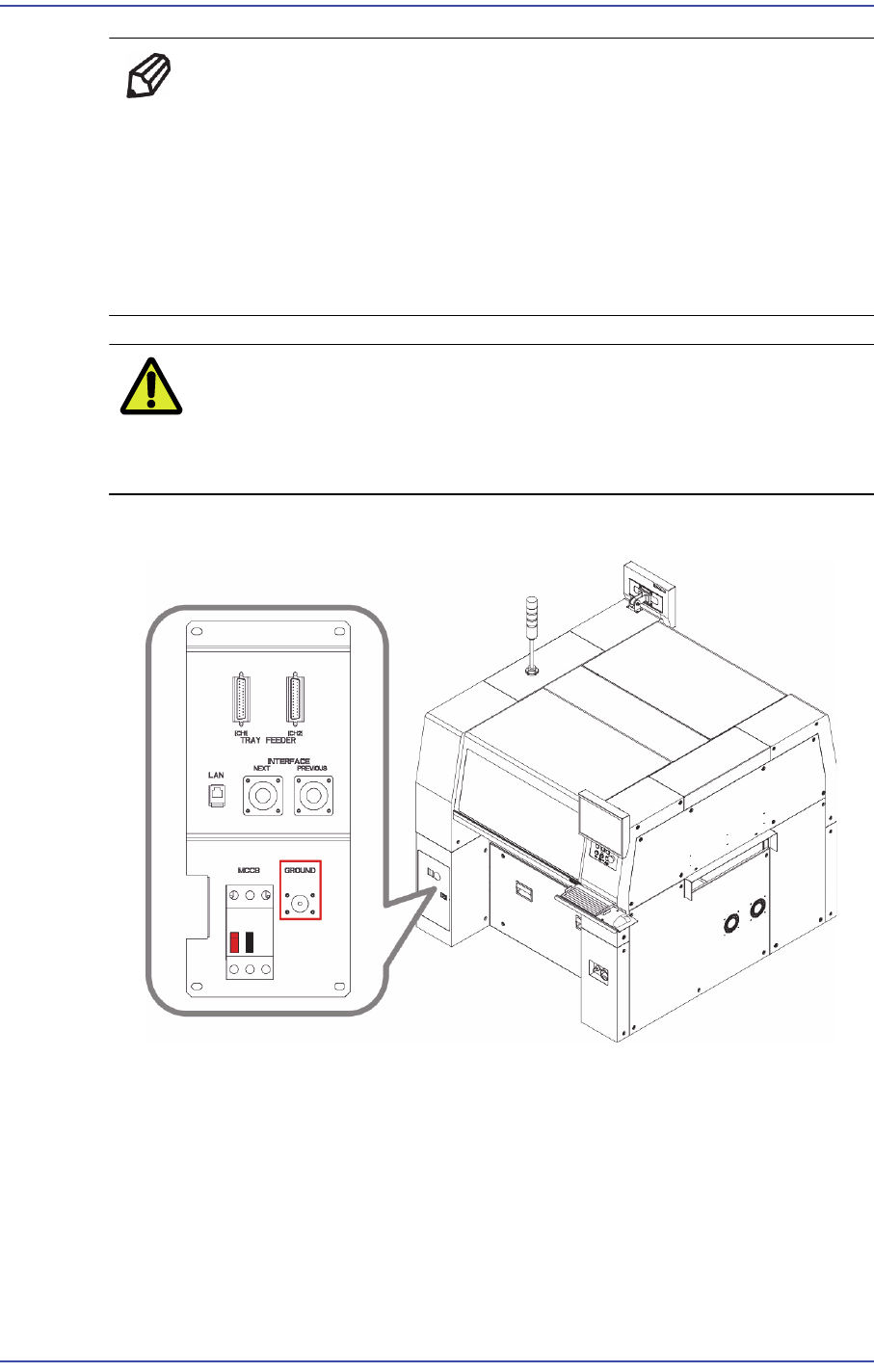

7. 必须利用主电源连接器下端的 FG 端子连接周边的设备。

7.1.6. Motor I/O确认

7.1.6.1. 作业顺序

1. 在打开Main Switch前，再次检查确定设备内部或传送装置(Conveyor) 上是否有

任何障碍.

2. 如果设备周边是干净的，打开Main Switch。连接设备电源此时请确认前、后面

紧急开关是否已撤销，并确认前、后门是否已关闭。

7-20

Samsung Component Placer SM471 Introduction

注意如果在打开Main Switch前不对电源及设备内部进行确认，有可

能造成设备损伤及人员受伤。在打开Main Switch前一定要对设

备内部及周边进行确认。

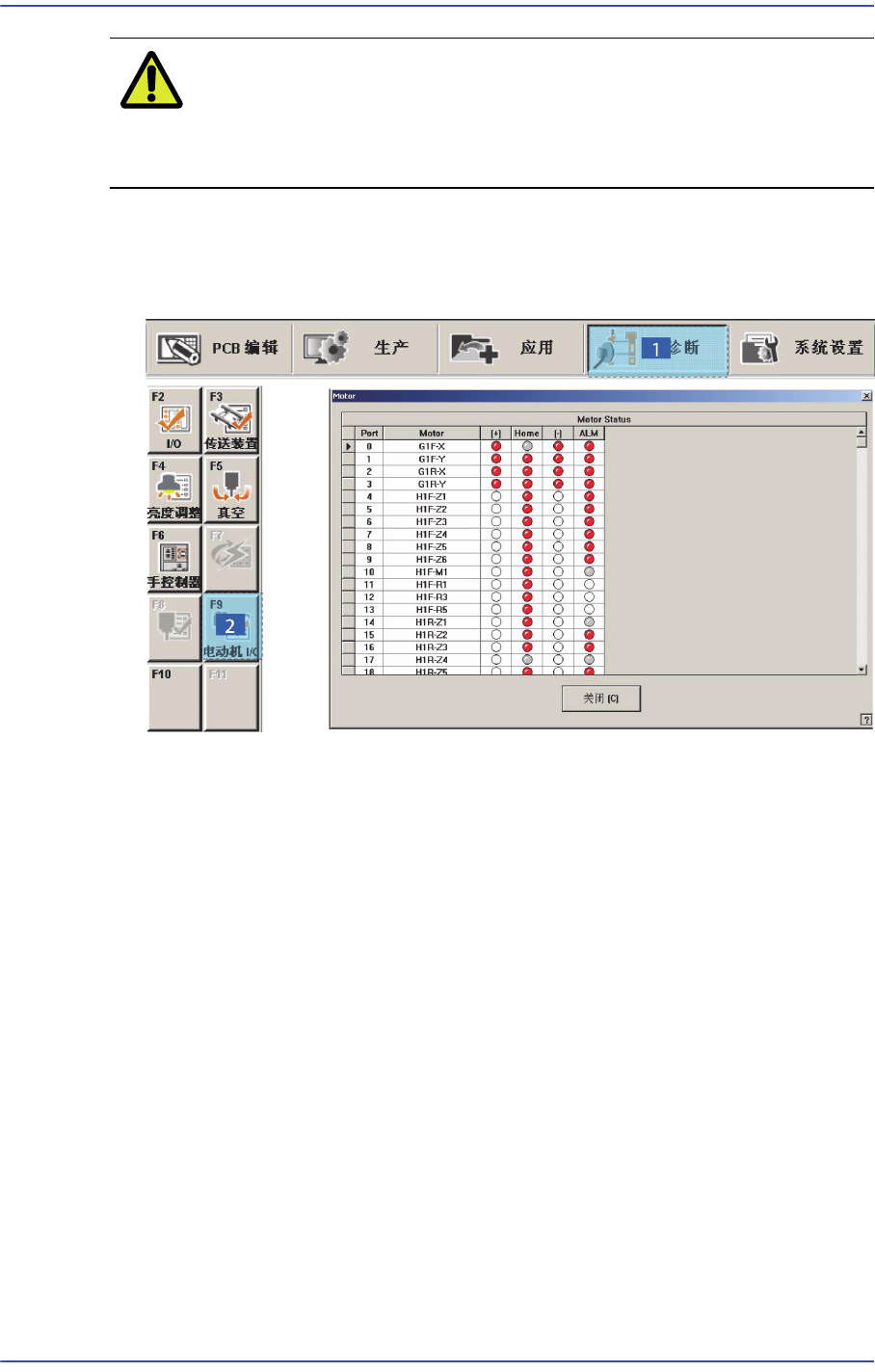

3. 全体程序完成不按Front OP Panel上的<Ready>按钮的状态下, 要确认Motor的 I/

O。手动传感器对各Motor 确认+/- Limit Sensor及Home Sensor是否正常工作。

此时, XY 轴必须容易手动移动。
