7-21

设备安装操作步骤

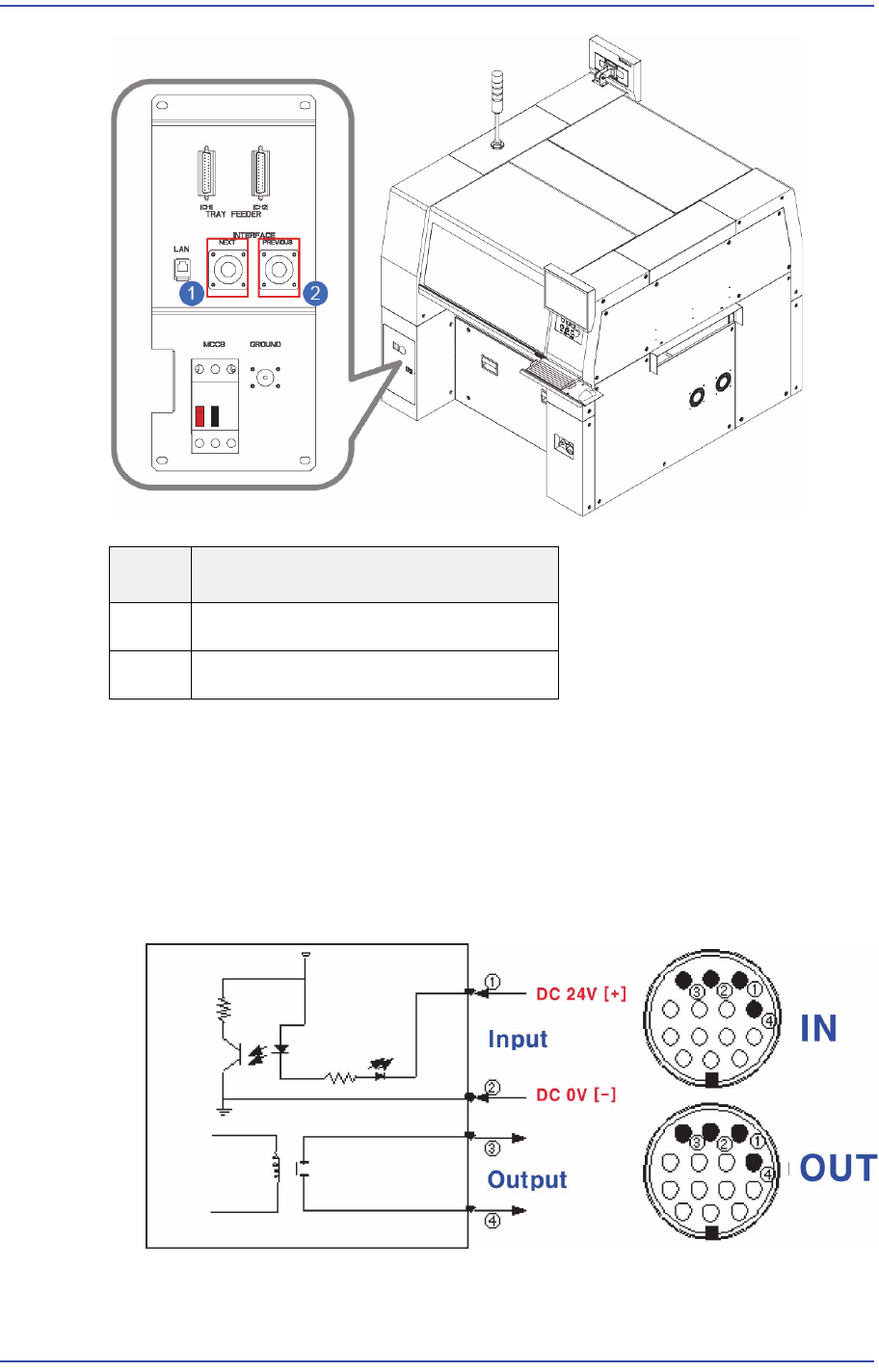

 START 输入信号 (Cable No.:① (+), ②(-))

输入信号是从下一步过程设备输出的，大部分信号端子测量出的电压大致为20

～22V。

 READY 输出信号 (Cable No.: ③ , ④ )

输出信号是从全部过程设备输出的，一般来说大部分当信号从端子输出时测量

出的电阻为0Ω，如果没有输出信号电阻为∞Ω。

 邻接设备的 I/F Connector Cable参照下图进行连接。

No. Description

和下一个装备的电缆连接

和前一个装备的电缆连接

7-22

Samsung Component Placer SM471 Introduction

 对于规格不符合SMEMA代码如SIMENS, SANYO 和 TDK (RX-11), 以及无双

接点INTERFACE的设备应作特殊检查。

 需要决定设备的Interface Type。（根据用户环境请选择2接点方式或SMEMA

方式）。

 选择SYS.SETUP菜单，再选择Conveyor子菜单。

 在Inline Protocol领域的<Previous>和<Next>组合框选择独立使用, 只用

于临时导入(2接点)，SMEMA中的一个

 独立使用 : 未作出设备间连接，手动作业时设置

 只用于临时导入 : 后续设备只需连接接点，PCB流动的形态

 SMEMA: 之前设备给准备信号(24V)，后续设备连接接点的状态

 请使用MMI的Bypass功能确认连接的设备间界面是否正常工作。此时，

最少使用3张以上PCB执行测试。

7.1.8. Warming Up

正常完成设备安装后，需要执行30分钟Warming Up。

7-23

设备安装操作步骤

请确认运行中是否发生噪音及运行状态。

7.2. Calibration 及最后检查

1. 执行设备的校正（Calibration）。详细方法请参照Introduction “

第

章

. Machine

Calibration” 和 “

第

章

. System Setup”，按照顺序执行校正。

2. 在’Conveyor Utilities’对话框中投入Test PCB,确认各Station的基板检查传感器

及其他输入是否正常。
