7-25 设备安装操作步骤图 7.2 . Backup Pin 的位置注意如果在 Back Up Table 上升时不摆置好 Back up pin ，摆置 Back up pin 时可能会与 PCB 感应传感器发生碰撞。一定要在 Back Up Table 上升时摆置 Back up pin 。注意如果 PCB 是两面贴装， back up pin 摆置错误可能会导致不正确贴装。另外，另一面基础零部件有破…

7-24

Samsung Component Placer SM471 Introduction

注意如果要移动设备，首先要中止设备上的PC，关闭主电源，然后按

照逆向的安装步骤将设备包装起来，设备移动完毕后重新进行

安装。

7.3. 部品供给装置的准备

 整个工序中的起部品供应作用的带式喂料器（Tape feeder）, 多盘式喂料器

（Multi tray feeder）等装置，在准备时要适合于生产用PCB。

 关于各部品供给装置的安装，请参考相应的部品供给装置的使用说明书。

7.4. 输送带设置

 适当调整传送装置(Conveyor)的宽度。

此时，传送装置(Conveyor)的宽度为放进 PCB 时，前后约有 1mm左右的间隔为

好。

注意传送装置(Conveyor)的宽度设定的过于大时，利用 Edge Fixer(

边缘固定器)固定PCB时，可能会发生固定不牢固的情况。因此

要注意。

7.5. Backup Pin 设定

Backup Pin的高度设置成132.3mm 后, 尽量拧紧螺母.。请按照 PCB或PCB JIG的底

面条件拧开Backup Pin螺母调节长度进行使用。

详细的事项请参考Operation Handbook的”Part VI. 其他检查事项”中的”设置

Backup Pin”。

7-25

设备安装操作步骤

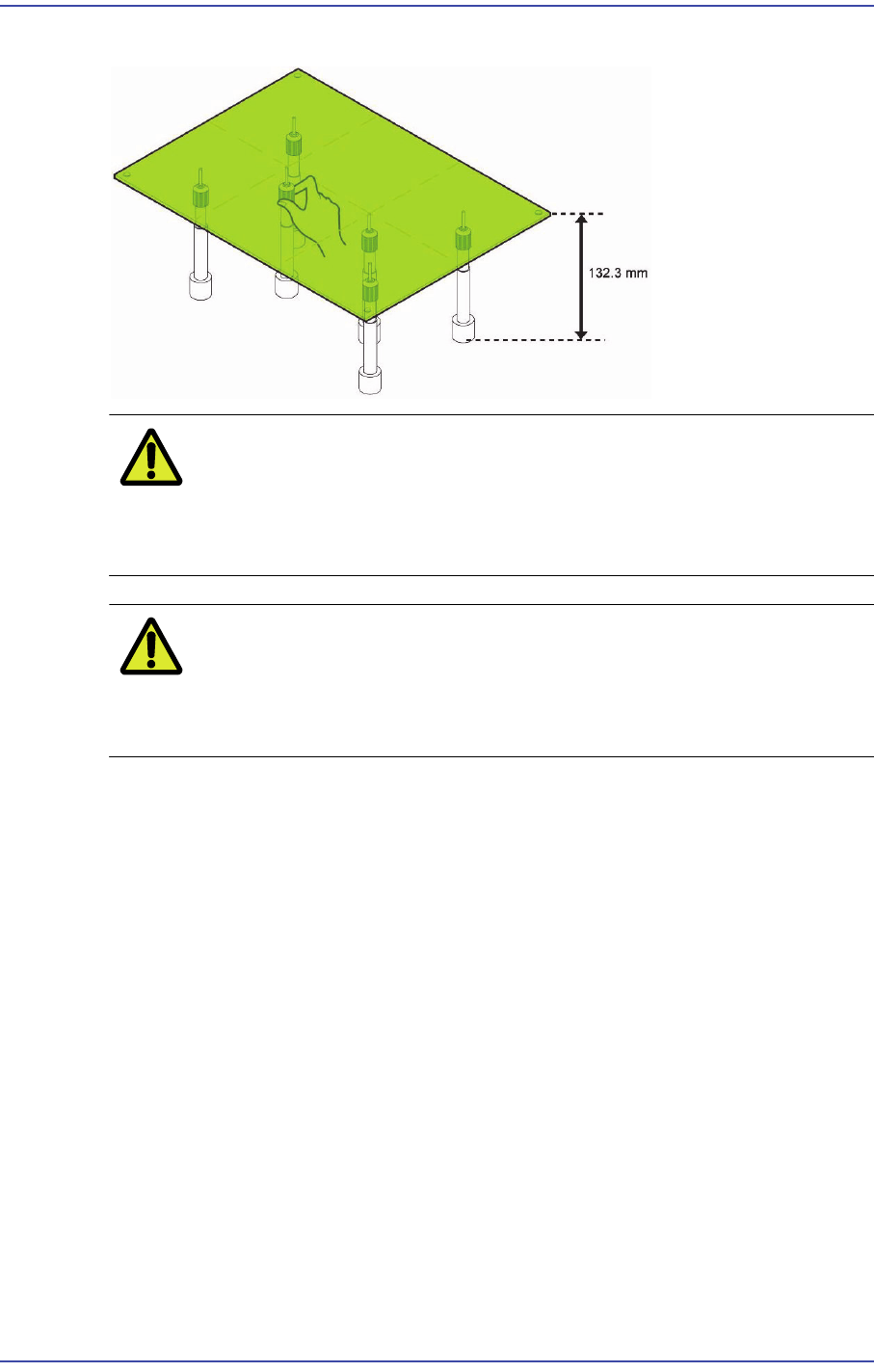

图

7.2 . Backup Pin

的位置

注意如果在 Back Up Table 上升时不摆置好Back up pin，

摆置Back up pin 时可能会与PCB 感应传感器发生碰撞。一定

要在 Back Up Table 上升时摆置Back up pin。

注意如果PCB是两面贴装， back up pin摆置错误可能会导致不正确

贴装。另外，另一面基础零部件有破损的可能。一定要确保正确

调整 Back Up Pin位置。

7-26
