前言

xiii

述语说明

 Vision 识别系统

通过图像系统运行教导(Teaching) 时的位置确认及Fiducial Mark 识别、部件的形

象识别。

 Fiducial Camera

把Fiducial Camera和Fiducial Camera Illumination统称为Teaching Camera

Module。主要使用于教导(Teaching)时的位置确认及Fiducial Mark 识别。

 Flying Vision

把Flying Camera和 Flying Camera Illumination统称为Flying Vision。主要使用

于小部件的识别。

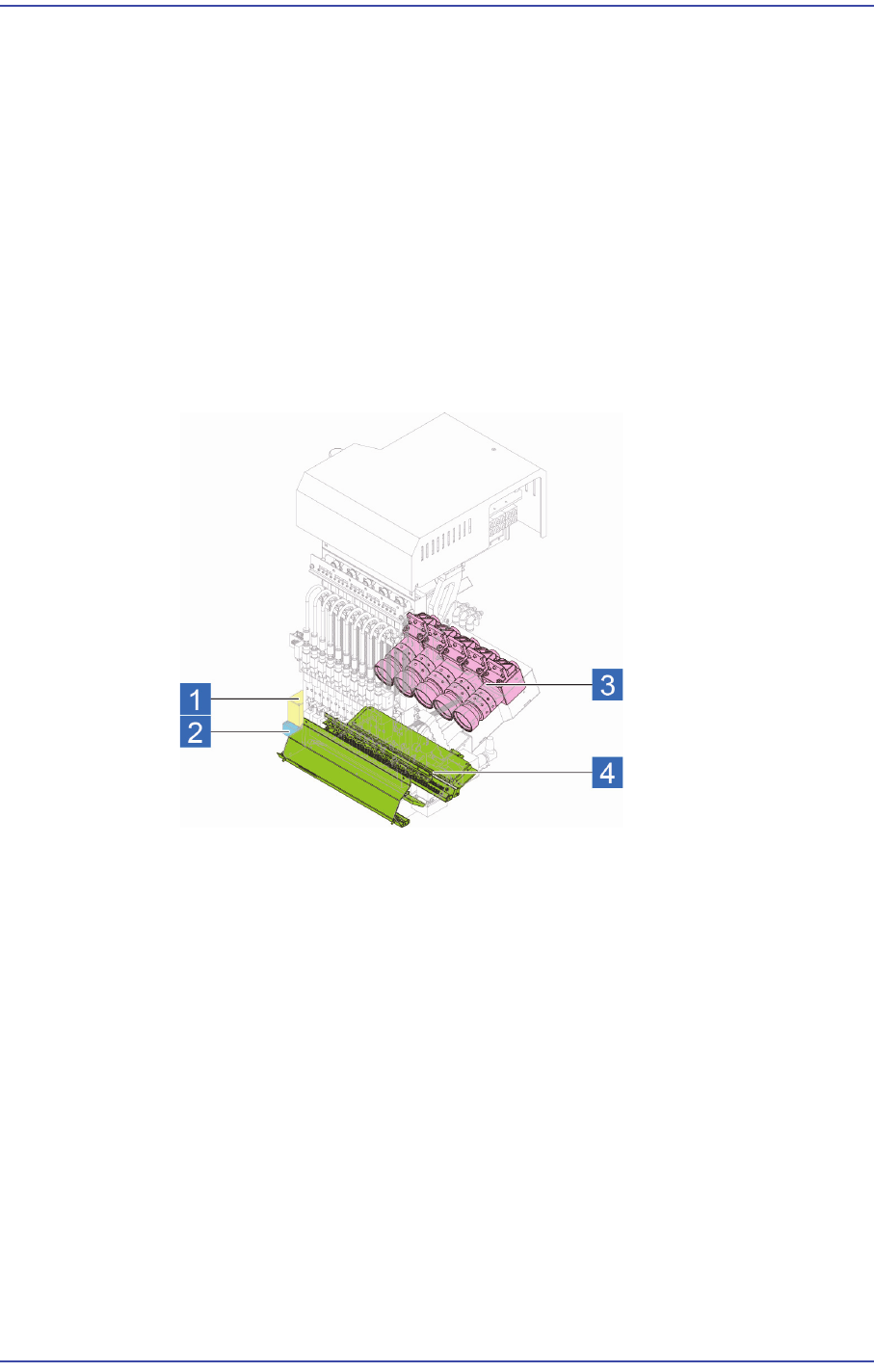

1: Fiducial Camera

2: Fiducial Camera Illumination

3: Flying Camera

4: Flyingl Camera Illumination

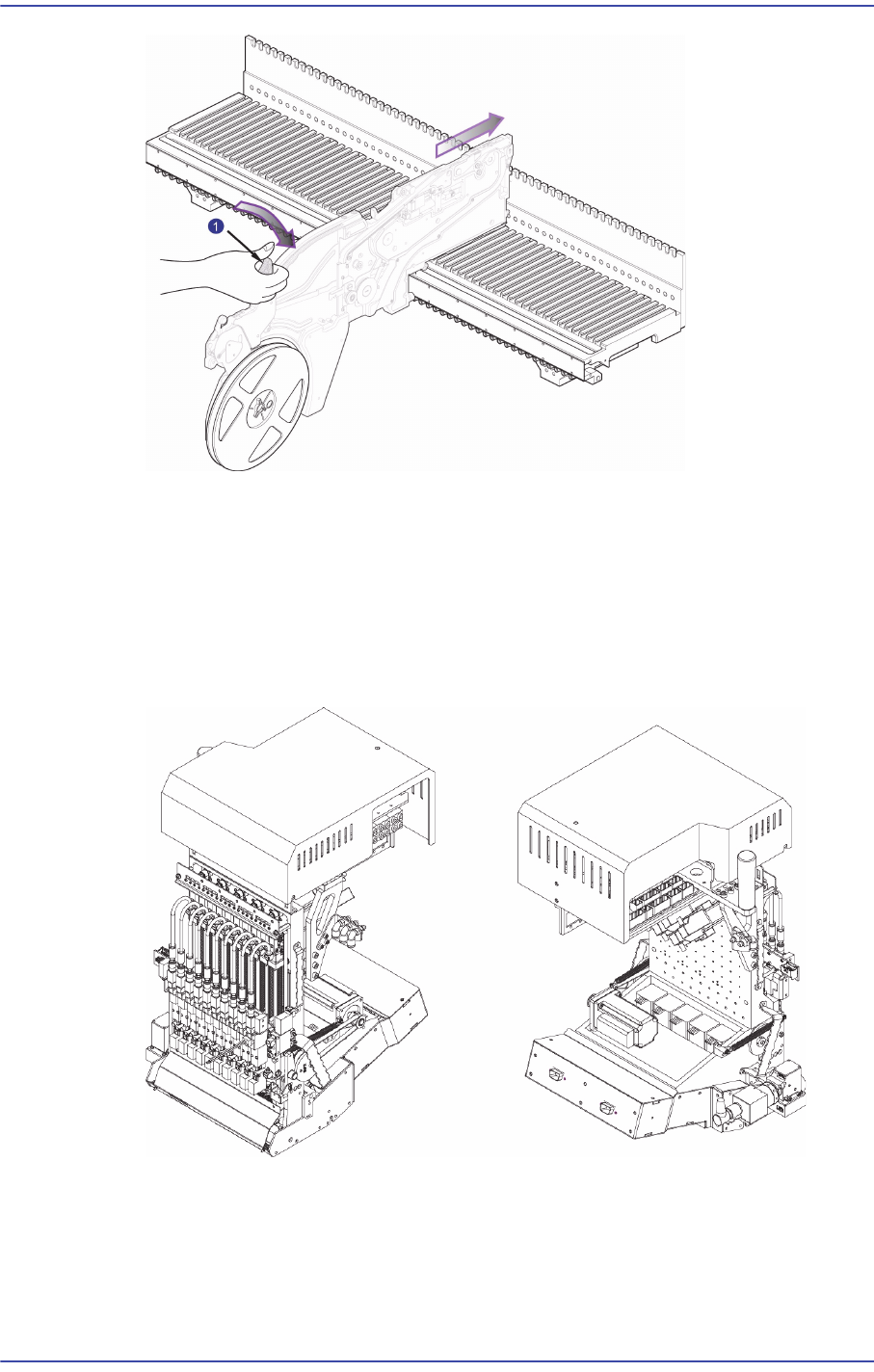

 Tape Feeder

这是在卷盘(Reel)型元件盒上以Roll方式卷绕的元件供应装置，安装在喂料器底

座上。如下图所示必须把SM给料器安装于给料器底座后，拧紧锁定把儿

Samsung Component Placer SM471 Introduction

xiv

锁定把儿

 Head Assembly

由Head Assembly（贴装头组件）高速贴装头和精密贴装头构成，属于贴装头组

件的器头部系统由支持空压装置的Head Body（前壳）和 Spindle（轴），驱动引

擎和识别部件形象的Flying Vision Module（浮动显示组件）和 Fiducial Camera

（置信摄象机）构成。

 Module

它是整个系统独立的部分，代表可以进行动作的机构单元。

 Spindle

它是一个旋转的小轴，属于设备的Head Assembly，尾端有 Nozzle Holder。它通

前言

过高度精密驱动的Timing Belt 与 Servo Motor 执行Z轴动作，Z 轴进行元件的吸

附与贴装作业。通过Micro Step Motor执行具有校正元件位置作用的θ轴动作。

 微晶片(Micro Chip)

像0402, 0603晶片元件一样尺寸很小的晶片元件。

 节距(Pitch)

以一定规则互相对应的两个位置之间的间隔。

 Timing Belt

这是一条连接电动机的驱动轴与实际驱动对象驱动轴的橡胶带 (belt)，具有兼顾

了两轴之间驱动比的齿轮比，可以准确地控制驱动。
