前言
xv
过高度精密驱动的Timing Belt 与 Servo Motor 执行Z轴动作，Z 轴进行元件的吸
附与贴装作业。通过Micro Step Motor执行具有校正元件位置作用的θ轴动作。
微晶片(Micro Chip)
像0402, 0603晶片元件一样尺寸很小的晶片元件。
节距(Pitch)
以一定规则互相对应的两个位置之间的间隔。
Timing Belt
这是一条连接电动机的驱动轴与实际驱动对象驱动轴的橡胶带 (belt)，具有兼顾
了两轴之间驱动比的齿轮比，可以准确地控制驱动。
Samsung Component Placer SM471 Introduction
xvi

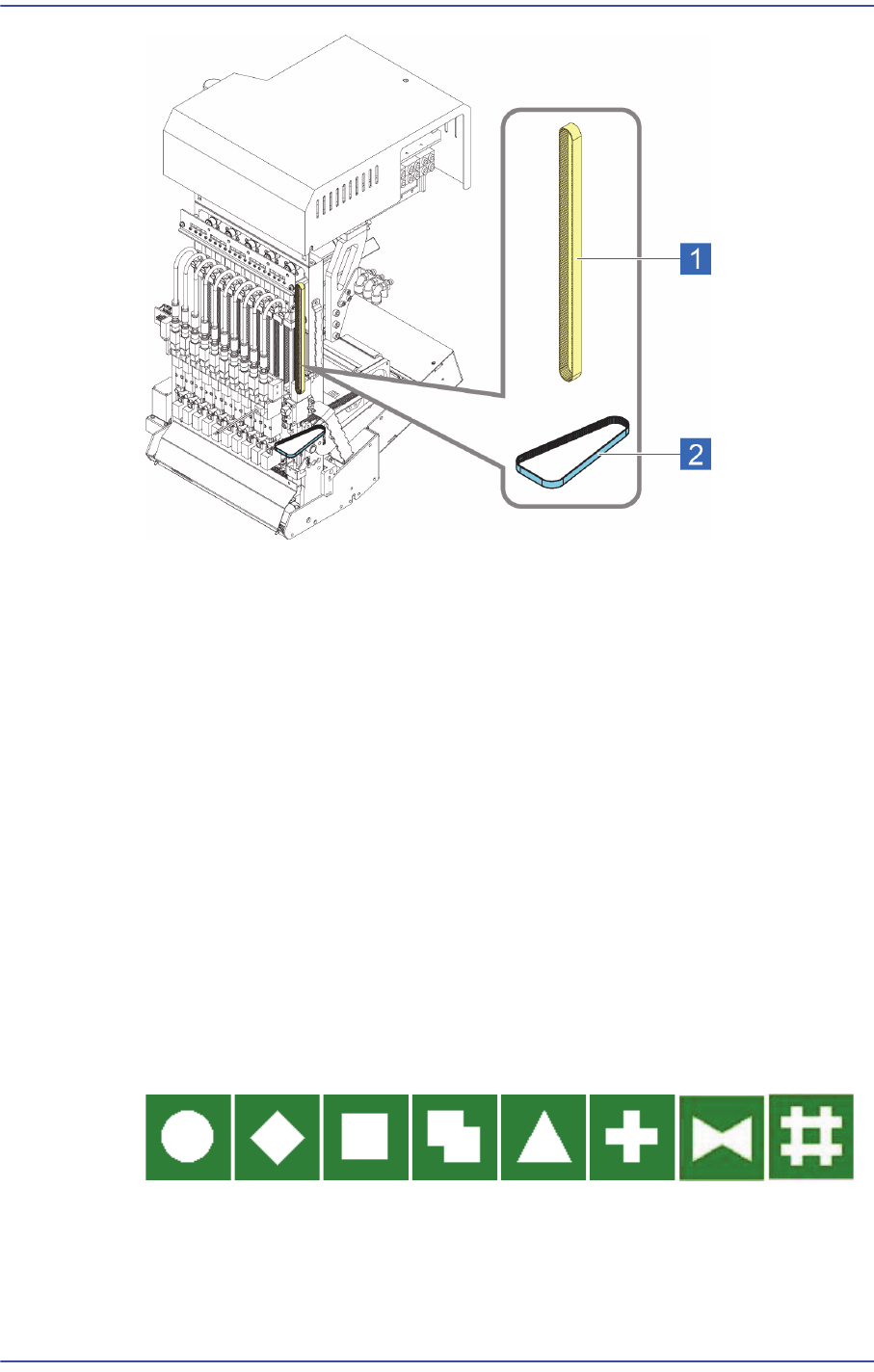

1: Z-Axis Timing Belt
2: R-Axis Timing Belt
Twin Servo System
是指为了提高Y轴的驱动速度，把Y轴驱动引擎安装于两侧的Y轴机架上，利用
2个伺服电动机驱动Y轴的方式。因此，设备安装或移动后必须执行Skew
Compensation。详细事项请参照”
第
7
章
.
设备安装操作步骤
“的”Skew执行阶
段”
AC Servo Motor
由AC(交流)电源驱动的电动机，为了实现精密驱动控制而配置了编码器
(Encoder)。编码器安装在电动机驱动轴，以脉冲方式把电动机轴的移动传输到
电动机的控制装置上，使其获得补偿信息以便让电动机的输入与输出相同。
Fiducial Mark
利用Fiducial Camera识别PCB上的Fiducial Mark后，参考所识别的Fiducial Mark
信息，校正PCB的贴装点。有Circle、Diamond、Rectangle、Rectangle2、Triangle,
Cross 及 Butterfly 等形状。
MMI (Man-Machine Interface)
可以让人与机械一起作业的系统。可以更简单的操作方式向机械下达指令，是
一种可以控制设备的软件程序。
前言
xvii
FOV (Field Of View)
是指Vision 显示器（或SM Vision Window）上显示的影象，一般以影象的宽度为
基准区分FOV。例如，’FOV 16mm’是指影象的实际宽度为 16mm。
Lead Pitch
元件具备引脚(Lead)时的引脚间隔。

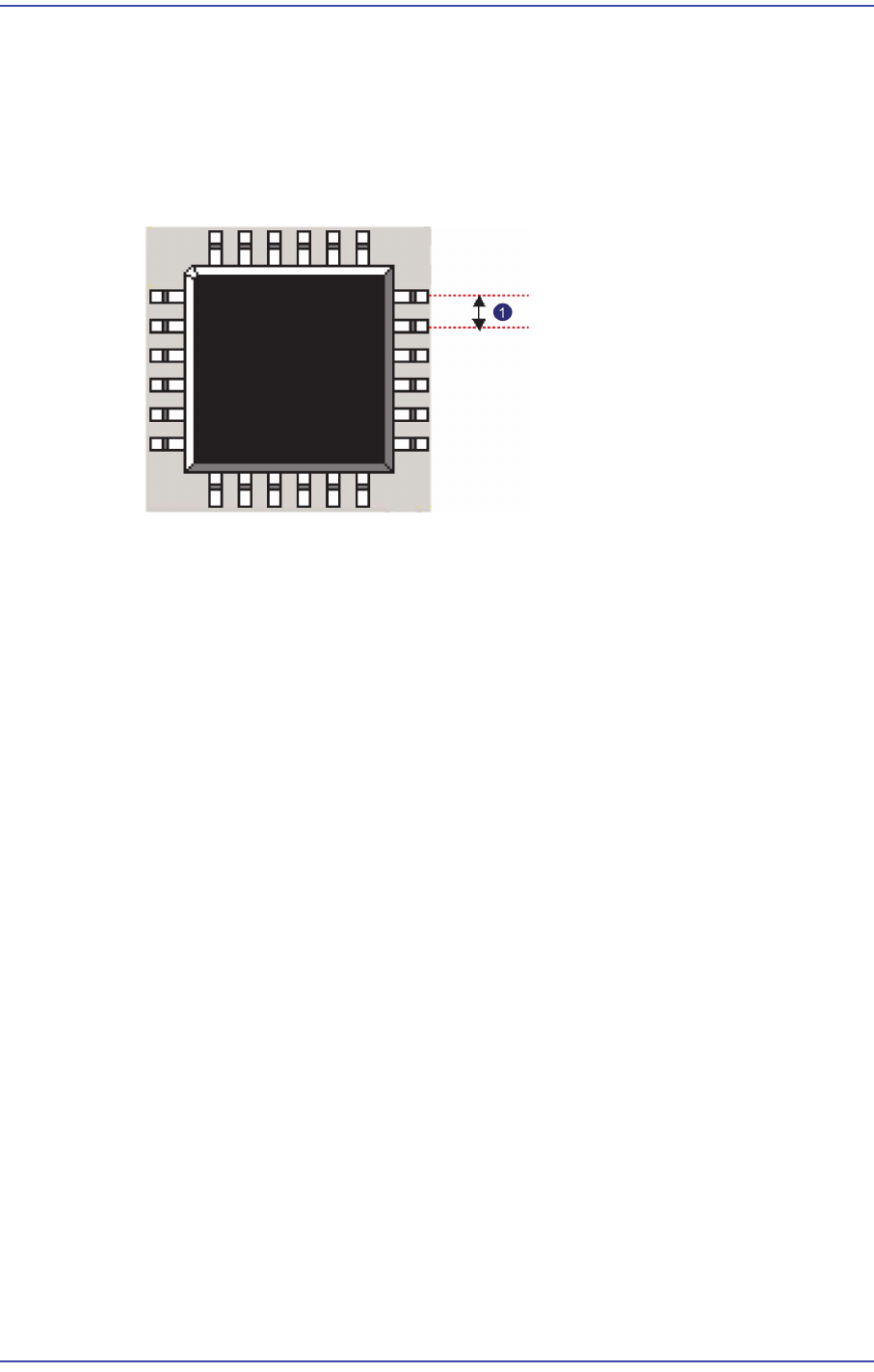

1: Lead Pitch
Option
采购设备时，可以根据使用者的需要而选择的项目。
IPC 基准
是指IPC（国际电路连接及组织协会）规定的基准，本说明书里指测定贴装速度
的条件。
CPH (Component Per Hour)
是指每单位时间内贴装的部件数。
Conveyor Regulator
该装置可以对提供给传输道轨的气压装置的整体气压进行设置。
