2-2 Samsung Componen t Placer SM471 Introduction  设备的质量 (Docking Cart, Feeder 在外 ) 2.1.2. 对压缩气的要求事项  气压  主气压 : 0. 5 ~ 0.7 Mpa (5.0 ~ 7.0 kgf/cm 2 )  副气压 : 0.45 ~ 0.55 Mpa (4.5 ~ 5 .5 kgf/cm 2 )  压缩气用量 : 最大 350 N ℓ…

2-1

设备的规格

第2章. 设备的规格

2.1. 机器规格

2.1.1. 设备的尺寸及質量

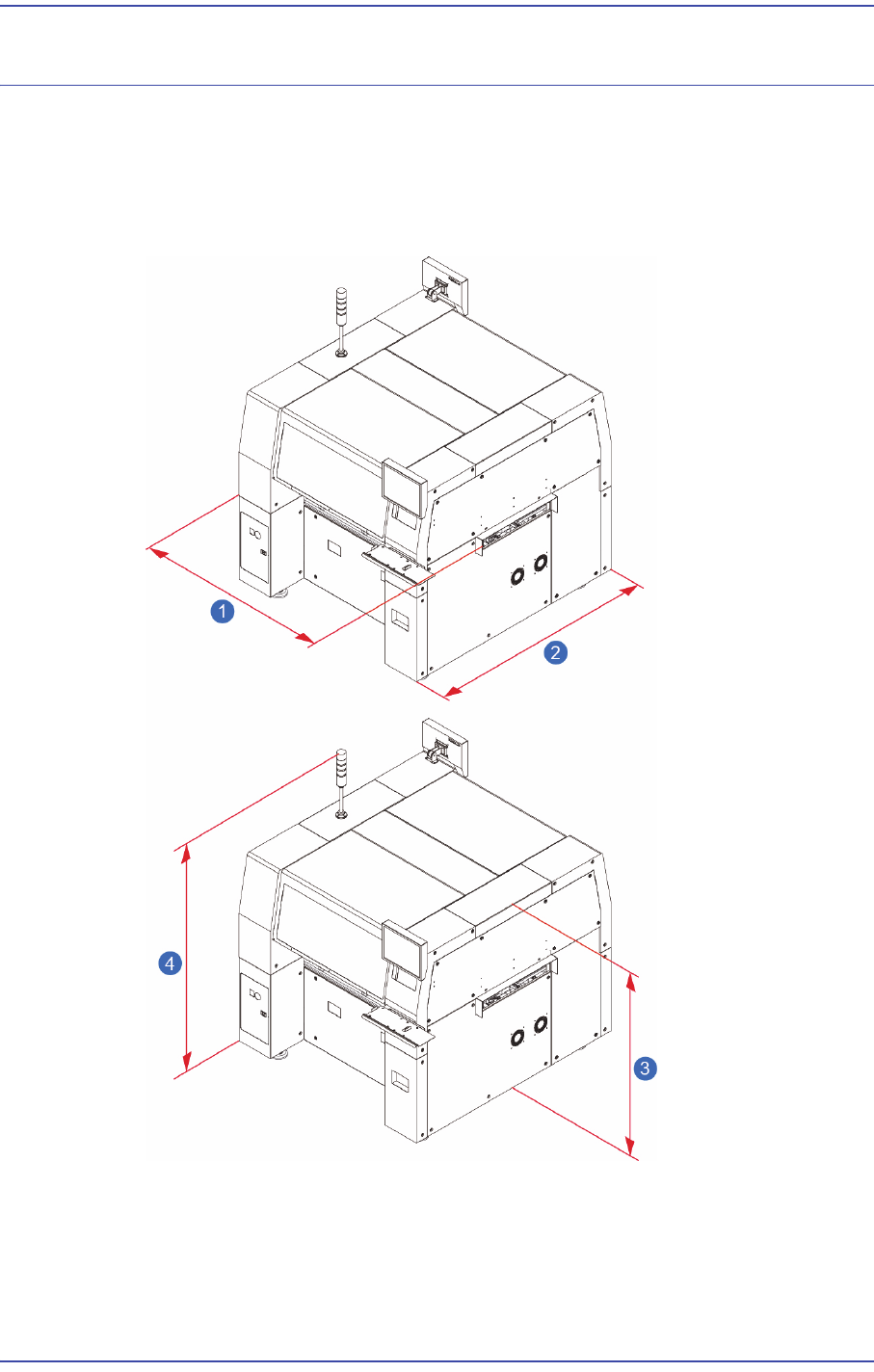

 设备的尺寸及质量

长度

: 1,650 mm

宽度

: 1,690 mm

到

Cover

上面

: 1, 485 mm

4: Signal Light

上面

: 1,995 mm

2-2

Samsung Component Placer SM471 Introduction

 设备的质量 (Docking Cart, Feeder 在外)

2.1.2. 对压缩气的要求事项

 气压

 主气压: 0. 5 ~ 0.7 Mpa (5.0 ~ 7.0 kgf/cm

)

 副气压: 0.45 ~ 0.55 Mpa (4.5 ~ 5.5 kgf/cm

)

 压缩气用量: 最大 350 Nℓ/min

 输入空压条件

 Main配管:外径 20mm以上

 输入管的外径为12mm 以上

 输入管的长度要在5m以内

 干燥空气: 大气露点 -17 ℃ 或以下

2.1.3. 环境条件

 运行时

 可以运转温度: +10 ℃ ~ +35 ℃ (推荐温度: 24 ℃)

 推荐运转温度: 24 ± 4 ℃

 湿度: RH 30% ~ RH 80% (非结冰状态)

但,30℃以上时要在 70%以下,同时为了防止产生冷凝水需要维持设备的温

度。

 搬运或存放时 (设备运行以外的状态)

 温度: -10 ℃ ~ +60 ℃

 湿度: RH 10% ~ RH 90% (非结冰状态)

但,在35℃以上时湿球温度要在35℃以下, 同时为了防止产生冷凝水需要维

机种

质量(kg) Conveyor 高度

SM471

(Standard)

1,820 900mm

1,880 950mm

SM471

(Docking Option)

1,790 900mm

1,850 950mm

2-3

设备的规格

持设备的温度。

备注安装高精度部件(0.4 Pitch 以下部件) 时，校准时在当时温度的±

4 ℃ 以内进行操作。

2.1.4. 噪音

在关闭前/后盖的状态下，噪音不超过 75 dB (70~71 dB)。

噪音的测量是在前背面的喂料器座的上面，把设备的速度设定为 100%，以最高速度

驱动 X-轴, Y- 轴, Z-轴的一切轴并进行量测。
