2-9
设备的规格
2.6. PCB 规格
2.6.1. PCB的规格，弯曲允许误差
O: 标准, ◎: Factory Option, X: 适用不可
表
2.1 PCB
规格
区分
规 格
SM471
备 注
PCB 的
最大尺寸
(L)510mm x (W)460mm
(L)460mm x (W)250mm
O
Single Lane
超(L)460mm: Buffer 适用不可
Dual Lane
(L)610mm x (W)460mm
(L)610mm x (W)250mm
◎
Single Lane
Dual Lane
PCB 的
最小尺寸
(L)50mm x (W)40mm
O
厚度
0.38 mm ~ 4.2 mm
移送可能PCB
2.0 Kg
允许弯曲度
公差
(上):0.5mm
(下):1.5mm
部件上下对应
(上):12mm
(下):30mm
根据支架的位置而可能有所
差异
2-10
Samsung Component Placer SM471 Introduction

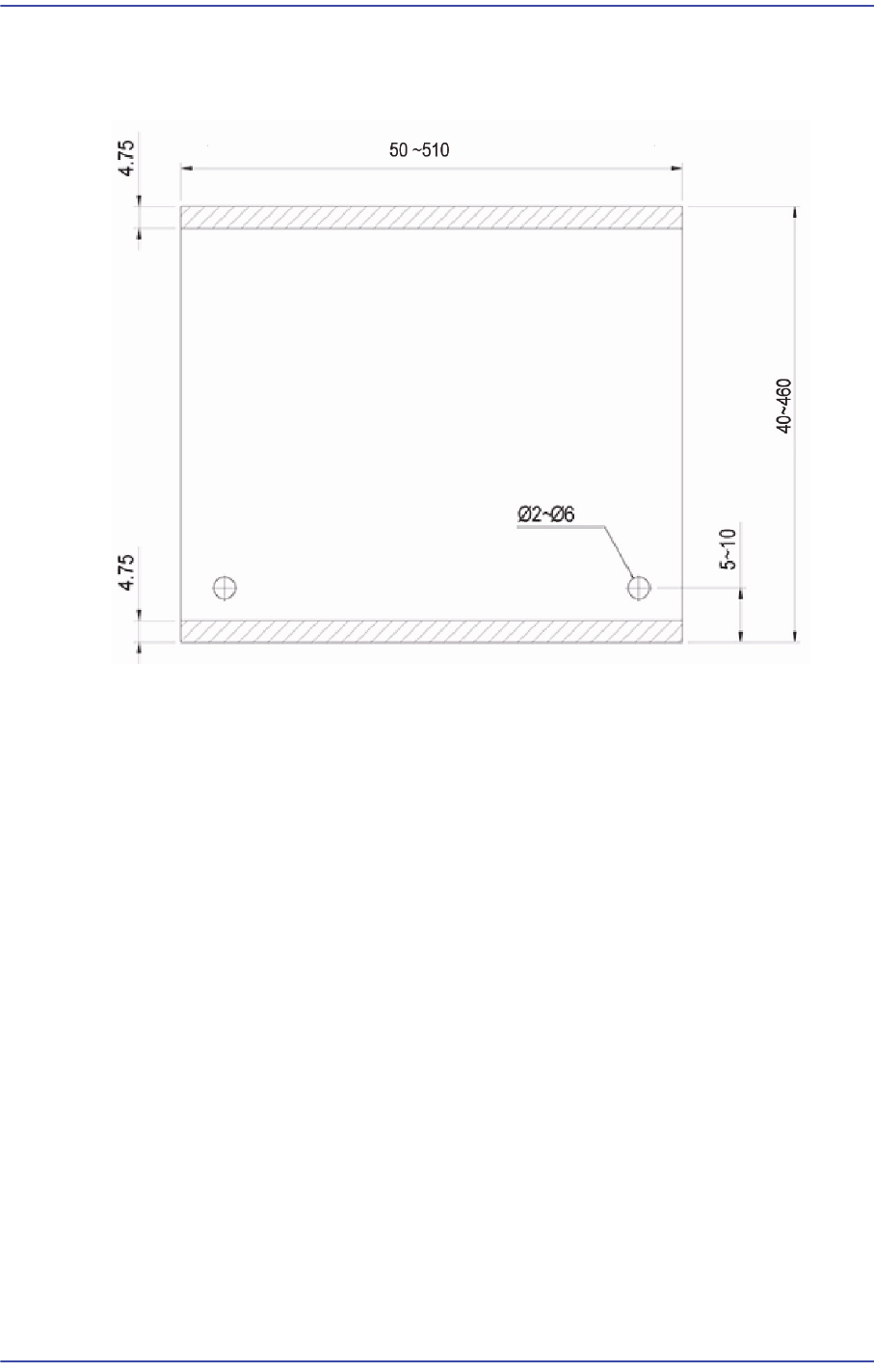

2.6.2. PCB的条件
图
2.1 PCB
的条件
在夹住PCB的两个边缘有4.75mm宽的剩余空间。PCB的上面剩余空间为 12mm，下
面的空间为 30mm。PCB 用 132.3mm高的后退顶杆（Back Up Pin）来 支 撑 。
PCB用132.3mm 高的后退顶杆（Back Up Pin）来 支 撑 。
PCB固定方法
基本上都用定位销来固定PCB。还有一种是从PCB的 两个侧面夹住的”外壳固
定方法”，它只是当选项来使用。
PCB的移送方向和位置固定销的位置
PCB移送方向可以是从左到右，也可以是从右到左。这个移送方向最好不要由
使用者自己更改，请向我公司请求协助。
2-11
设备的规格
2.7. PCB Transport 规格
2.7.1. PCB Transport System
Type: 3 段独立移送方式，凭皮带移送
PCB 固定方式
Side Edge Fixer
PCB 移送方向: 从左到右 ( 基本选项)
PCB 移送速度: 0 ~ 0.5 m/sec
PCB Transport Rail宽度调节：手动及自动
2.7.2. PCB Conveyor System的高度
标准: 900.0mm ± 20.0mm
准标准: 952.50mm ± 12.5mm (CE 标准)
备注 除了标准PCB 流水线以外的流水线高度请联系我公司的营业
部、STS或当地代理商。
2.7.3. Edge Regulator的压力设定
0.38t ~ 1.5t = 1.0kgf / cm
2
(0.1Mpa)
1.5t ~ 4t = 2.0kgf / cm
2
(0.2Mpa)
