2-13 设备的规格 注 意 不使用标准正品吸嘴时， 装备有可能无法正常运转 。 1. 吸嘴更换失败时 2. 操作中吸嘴脱落时 3. 部件吸附失败时 必须使用标准正品吸嘴 备注 根据使用者的要求， 本公司也可以提供以上表格中 没有列的其他 的各式各样吸嘴。 关于这些特殊吸嘴内容， 请咨询我公司 C/S 公 司 (STS) 或当地代理商 (Local agent ）。

100%1 / 134
2-12
Samsung Component Placer SM471 Introduction

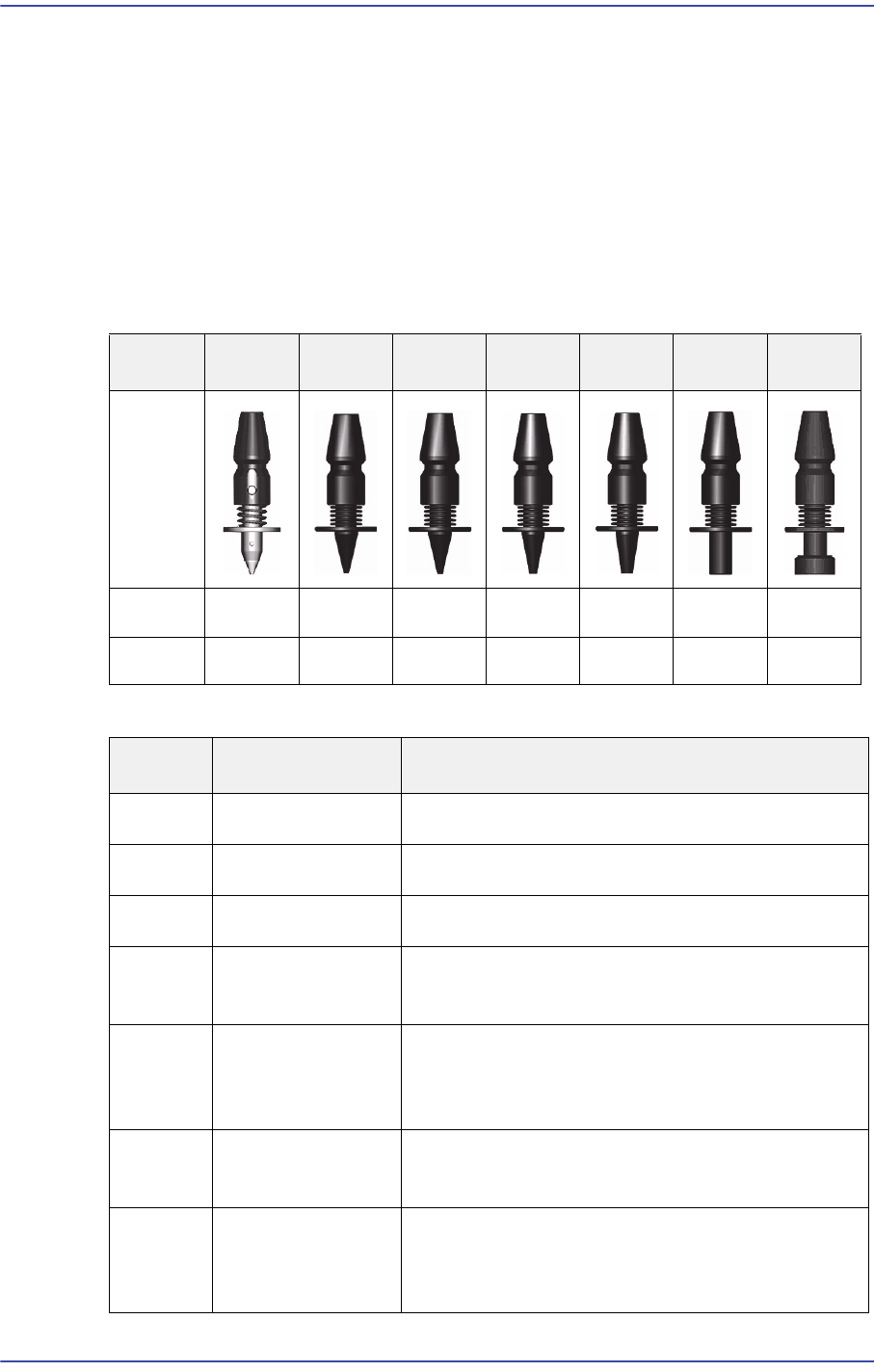

2.8. 吸嘴 (Nozzle) 规格
2.8.1. 一般吸嘴
选择吸嘴时，应该适合于部品的形状和尺寸。吸嘴的选择直接影响到部品的吸着不
良，贴装不良，所以需要一个正确的选择。
按照吸嘴的主要用途分类一般吸嘴时， 如以下图。为了更准确的吸着和贴装，选择
吸嘴时，根据各部品的最小吸着面积，适当选择吸嘴。
表
2.1
一般吸嘴
表
2.2
一般吸嘴时，使用部品举例
吸嘴名
CN020 CN030 CN040 CN065 CN140 CN220 CN400
形狀
外径
Φ 0.50 Φ 0.60 Φ 0.75 Φ 1.20 Φ 2.2 Φ 3.6 Φ 6.0
内径
Φ 0.16 Φ 0.28 Φ 0.38 Φ 0.65 Φ 1.4 Φ 2.2 Φ 4.0
吸嘴名 吸嘴的内径和外径 元件规格
CN020 0.2~0.5 0402 Chip 专用
CN030 0.3 ~ 1.5 0603 Chip 专用
CN040 0.5 ~ 1.25 1005 Chip 专用
CN065 0.8 ~ 2.5
1608, 2012, 3216, Melf, Hemt, SSOP03, TR(23),
TR2, Chip-Tantal(3012)
CN140 2.5 ~ 4.0
3216, 6432, Chip-Aluminum(5753), Chip-
Tantal(7343), TR(13), Trimmer, SOP2(04),
SOP(48), SSOP08
CN220 4.0 ~ 7.0
Chip-Aluminum(7268), SOP(48), Connector,
QFP(48), Chip-Coil(8280), Chip-Tantal(8060)
CN400 7.0 ~ 10.0
Chip-Aluminum (9082), SOP(66), SOP2(50),
QFP(44), PLCC(18), SOJ2, Connector, TR(22),
BGA (208G), Chip-Coil(1212)
2-13
设备的规格
注 意 不使用标准正品吸嘴时，装备有可能无法正常运转。
1. 吸嘴更换失败时
2. 操作中吸嘴脱落时
3. 部件吸附失败时
必须使用标准正品吸嘴
备注 根据使用者的要求，本公司也可以提供以上表格中没有列的其他
的各式各样吸嘴。关于这些特殊吸嘴内容，请咨询我公司C/S公
司(STS)或当地代理商(Local agent）。
2-14
Samsung Component Placer SM471 Introduction

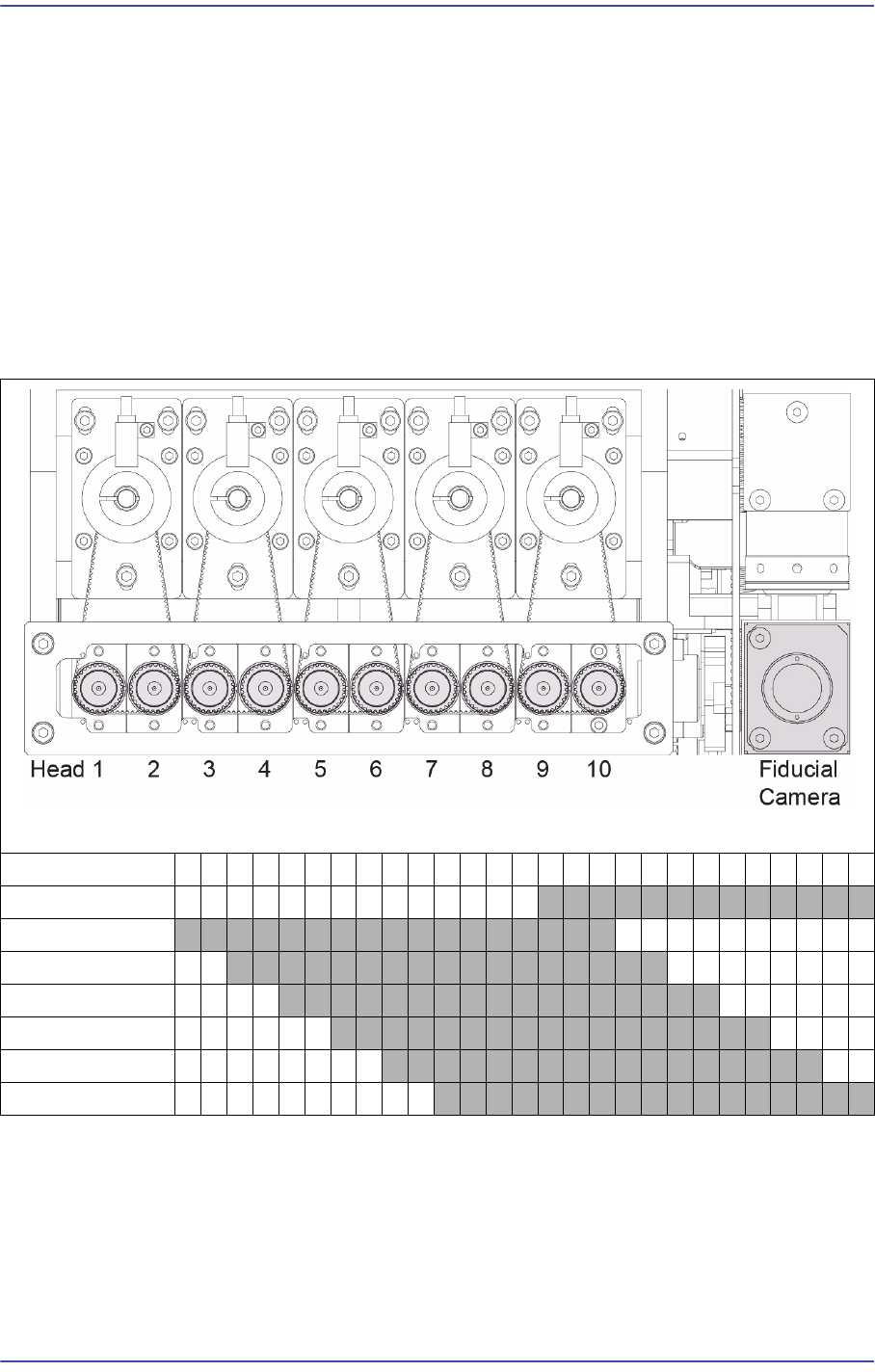

2.9. 各贴片头的可接近Slot区域
下面是SM471的各贴片头与Move Camera (Teaching Camera, Fiducial Camera)可以接
近的正/背面FeederBase Slot列表。
可以接近的Slot区域(灰色方格区域)
使安装在Slot的供应元件用Feeder 利用可以接近的贴片头吸附元件。
不可以接近的Slot区域(白色方格区域)
使安装在本区域中Slot的Feeder利用不可以接近的贴片头吸附元件时，将发生
错误。
表
2.1
贴装头可接近领域
以悬臂正面为基准(正面、背面相同)
Feeder Base Slot 1 2 3 456789101112131415~5051525354555657585960
Fiducial Camera
　　　　　　　　　　　　
　 　 　 　 　 　 　 　 　 　 　 　
Head 1
　 　 　 　 　 　 　 　 　 　 　 　 　 　 　　　　　　　　　　
Head 2
　　
　 　 　 　 　 　 　 　 　 　 　 　 　 　　　　　　　　　
Head 3
　　　　
　 　 　 　 　 　 　 　 　 　 　 　 　 　　　　　　　
Head 4
　　　　　　
　 　 　 　 　 　 　 　 　 　 　 　 　 　　　　　
Head 5
　　　　　　　　
　 　 　 　 　 　 　 　 　 　 　 　 　 　　　
Head 6
