2-14 Samsung Componen t Placer SM471 Introduction 2.9. 各贴片头的可接近 Slot 区域 下面是 SM471 的各贴片头与 Move Camera (T eaching Ca mera, Fiducial Camera) 可以接 近的正 / 背面 Fee derBase Slot 列表。 可以接近的 Slot 区域 ( 灰色方格区域 ) 使安装在 Slot 的供应元件用 Feed…
2-13
设备的规格
注 意 不使用标准正品吸嘴时，装备有可能无法正常运转。
1. 吸嘴更换失败时
2. 操作中吸嘴脱落时
3. 部件吸附失败时
必须使用标准正品吸嘴
备注 根据使用者的要求，本公司也可以提供以上表格中没有列的其他
的各式各样吸嘴。关于这些特殊吸嘴内容，请咨询我公司C/S公
司(STS)或当地代理商(Local agent）。
2-14
Samsung Component Placer SM471 Introduction
2.9. 各贴片头的可接近Slot区域
下面是SM471的各贴片头与Move Camera (Teaching Camera, Fiducial Camera)可以接
近的正/背面FeederBase Slot列表。
可以接近的Slot区域(灰色方格区域)
使安装在Slot的供应元件用Feeder 利用可以接近的贴片头吸附元件。
不可以接近的Slot区域(白色方格区域)
使安装在本区域中Slot的Feeder利用不可以接近的贴片头吸附元件时，将发生
错误。
表
2.1
贴装头可接近领域
以悬臂正面为基准(正面、背面相同)
Feeder Base Slot 1 2 3 456789101112131415~5051525354555657585960
Fiducial Camera
Head 1
Head 2
Head 3
Head 4
Head 5
Head 6
3-1
设备的名称及构成
第3章. 设备的名称及构成

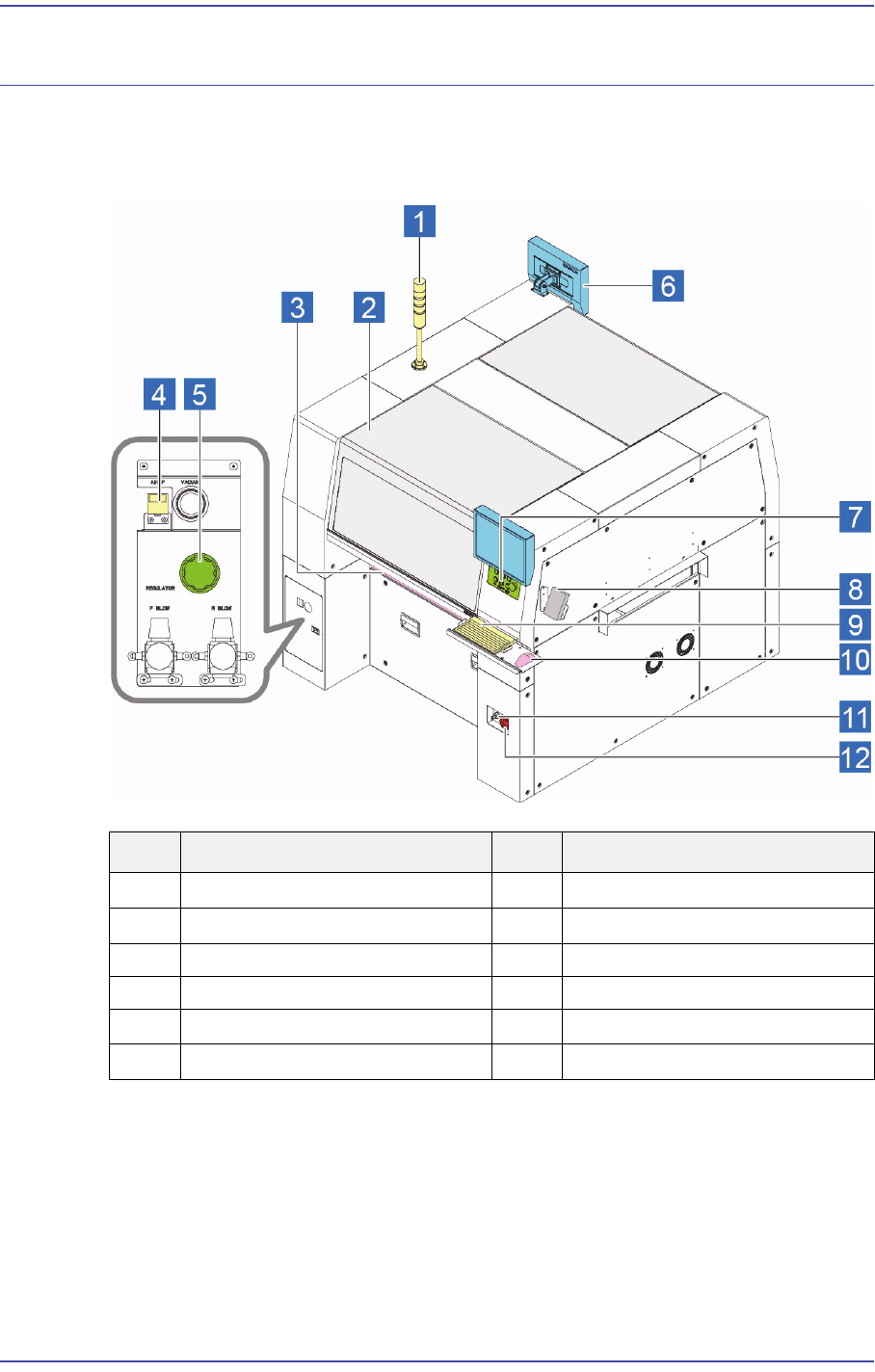

3.1. 设备的外观及名称
图
3.1
设备的外观
No. Name No. Name
1
Signal Light 信号台
7
前面操作面板
2
安全盖(Door)
8 Jog Box
3
喂料器区段
9 Keyboard
4
测压仪
10 Mouse
5
Regulator (压力调节器)
11
Safeguard Overide键开关
6
前面LCD显示器
12 Main Switch
