2-14
Samsung Component Placer SM471 Introduction
2.9. 各贴片头的可接近Slot区域
下面是SM471的各贴片头与Move Camera (Teaching Camera, Fiducial Camera)可以接
近的正/背面FeederBase Slot列表。
可以接近的Slot区域(灰色方格区域)
使安装在Slot的供应元件用Feeder 利用可以接近的贴片头吸附元件。
不可以接近的Slot区域(白色方格区域)
使安装在本区域中Slot的Feeder利用不可以接近的贴片头吸附元件时，将发生
错误。
表
2.1
贴装头可接近领域
以悬臂正面为基准(正面、背面相同)
Feeder Base Slot 1 2 3 456789101112131415~5051525354555657585960
Fiducial Camera
　　　　　　　　　　　　
　 　 　 　 　 　 　 　 　 　 　 　
Head 1
　 　 　 　 　 　 　 　 　 　 　 　 　 　 　　　　　　　　　　
Head 2
　　
　 　 　 　 　 　 　 　 　 　 　 　 　 　　　　　　　　　
Head 3
　　　　
　 　 　 　 　 　 　 　 　 　 　 　 　 　　　　　　　
Head 4
　　　　　　
　 　 　 　 　 　 　 　 　 　 　 　 　 　　　　　
Head 5
　　　　　　　　
　 　 　 　 　 　 　 　 　 　 　 　 　 　　　
Head 6
　　　　　　　　　　
　 　 　 　 　 　 　 　 　 　 　 　 　 　
3-1
设备的名称及构成
第3章. 设备的名称及构成
3.1. 设备的外观及名称
图
3.1
设备的外观

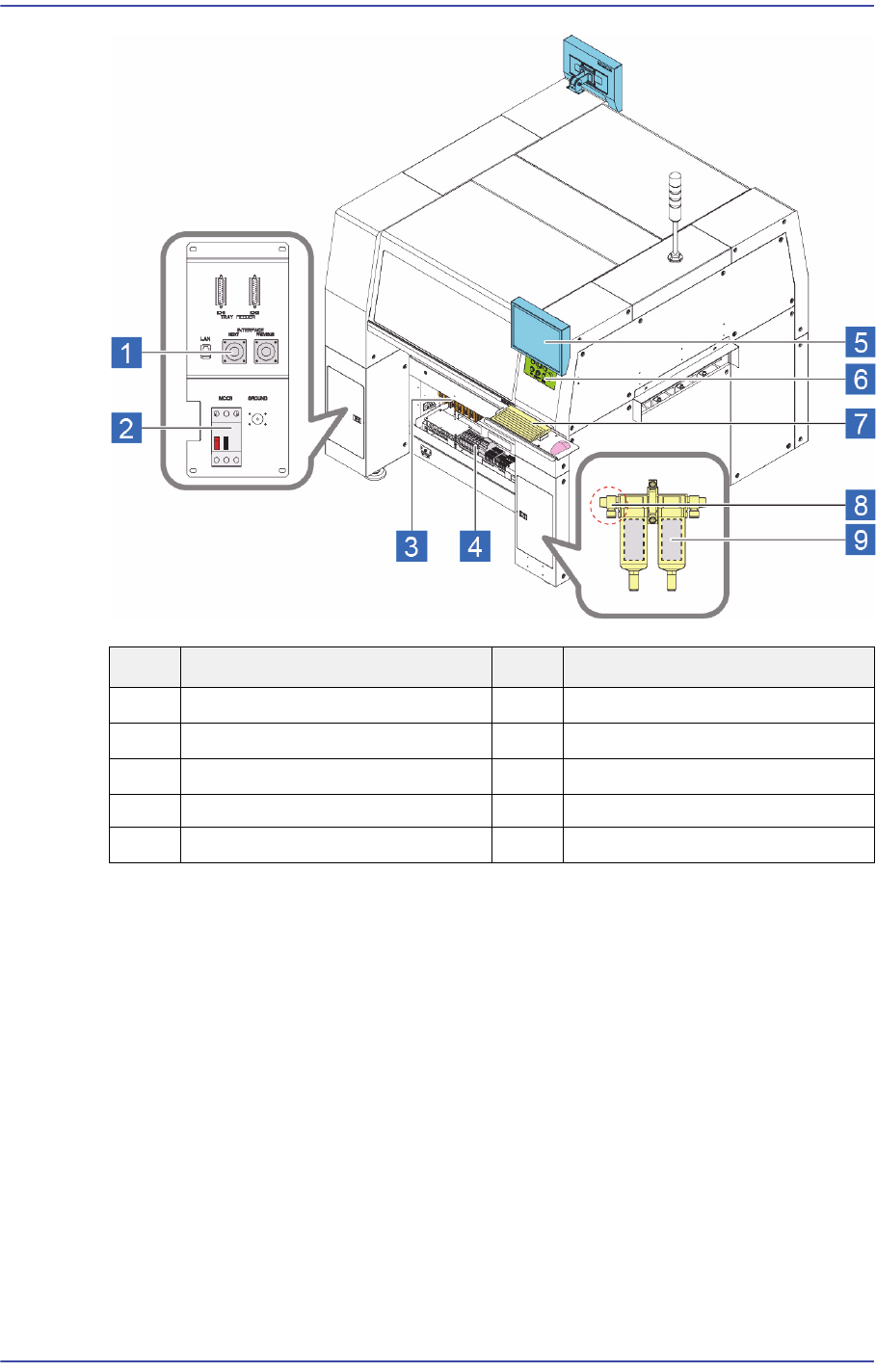

No. Name No. Name
1
Signal Light 信号台
7
前面操作面板
2
安全盖(Door)
8 Jog Box
3
喂料器区段
9 Keyboard
4
测压仪
10 Mouse
5
Regulator (压力调节器)
11
Safeguard Overide键开关
6
前面LCD显示器
12 Main Switch
3-2
Samsung Component Placer SM471 Introduction
No. Name No. Name
1
SMEMA电缆连接部
6
后面操作面板
2
MCCB (主电源开关)
7 Keyboard
3 Motor Driver AMP 8
气压输入口(Air Inlet)
4
断路器
9 Air Filter & Mist Filter
5
后面LCD显示器
