3-7 设备的名称及构成 3.3.4. Conveyor 轴 以输送带固定框架 (Fixed Frame) 为基准， 移动输送带的移动框架 (Moving Frame) 以 便调节输送带宽度。 1: Entry Shuttle 2: Exit Shuttle 3: 固定框架 (Fixed Frame) 4: 移动框架 (Moving Frame)
3-6
Samsung Component Placer SM471 Introduction

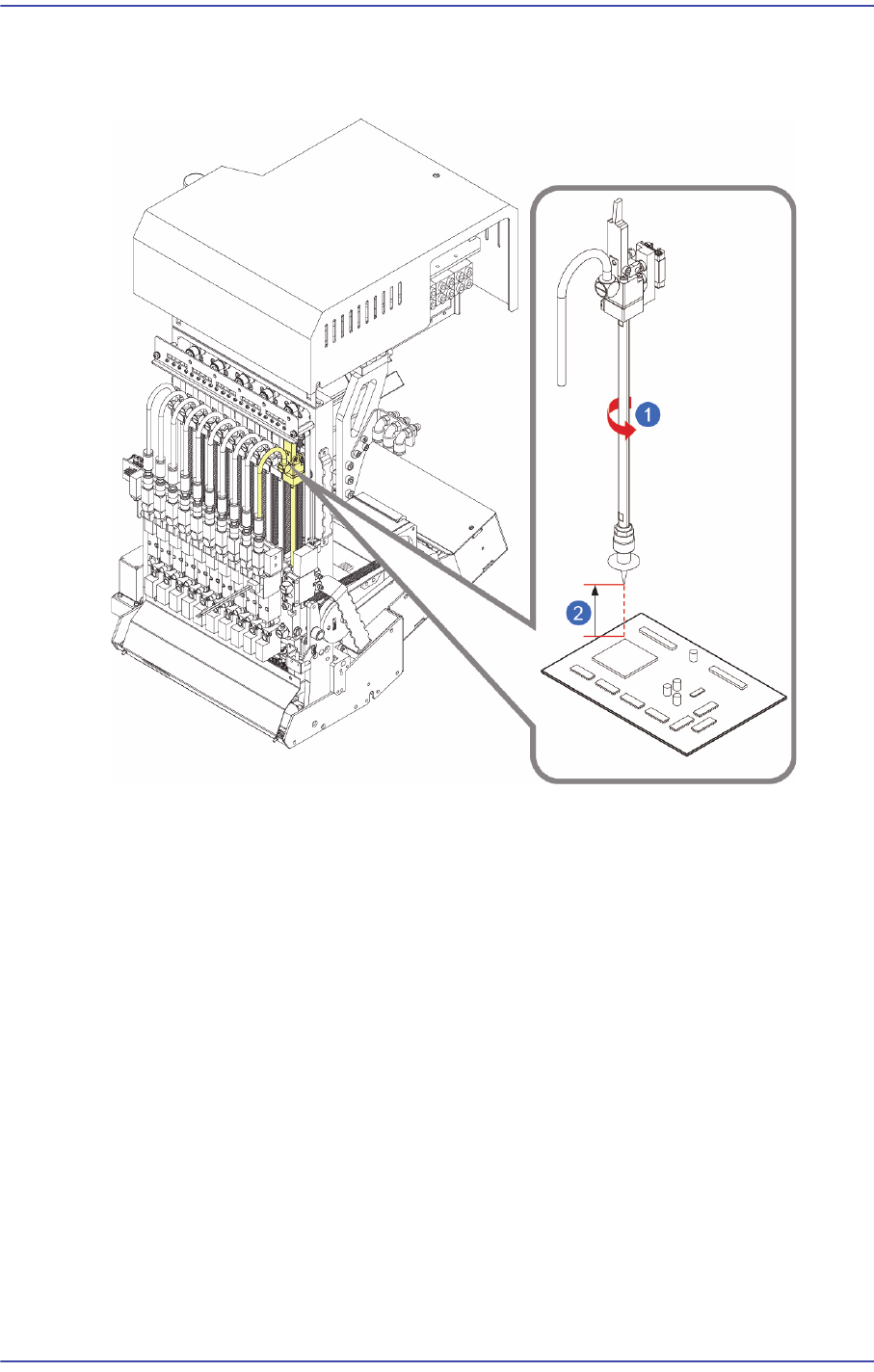

3.3.3. Theta (R) 轴
表示Head定位部品中心时的角度。逆时针方向为” + “, 顺时针方向为”-”。
1: R
轴旋转方向
(+)
2: Z
轴高度
(+)
3-7
设备的名称及构成

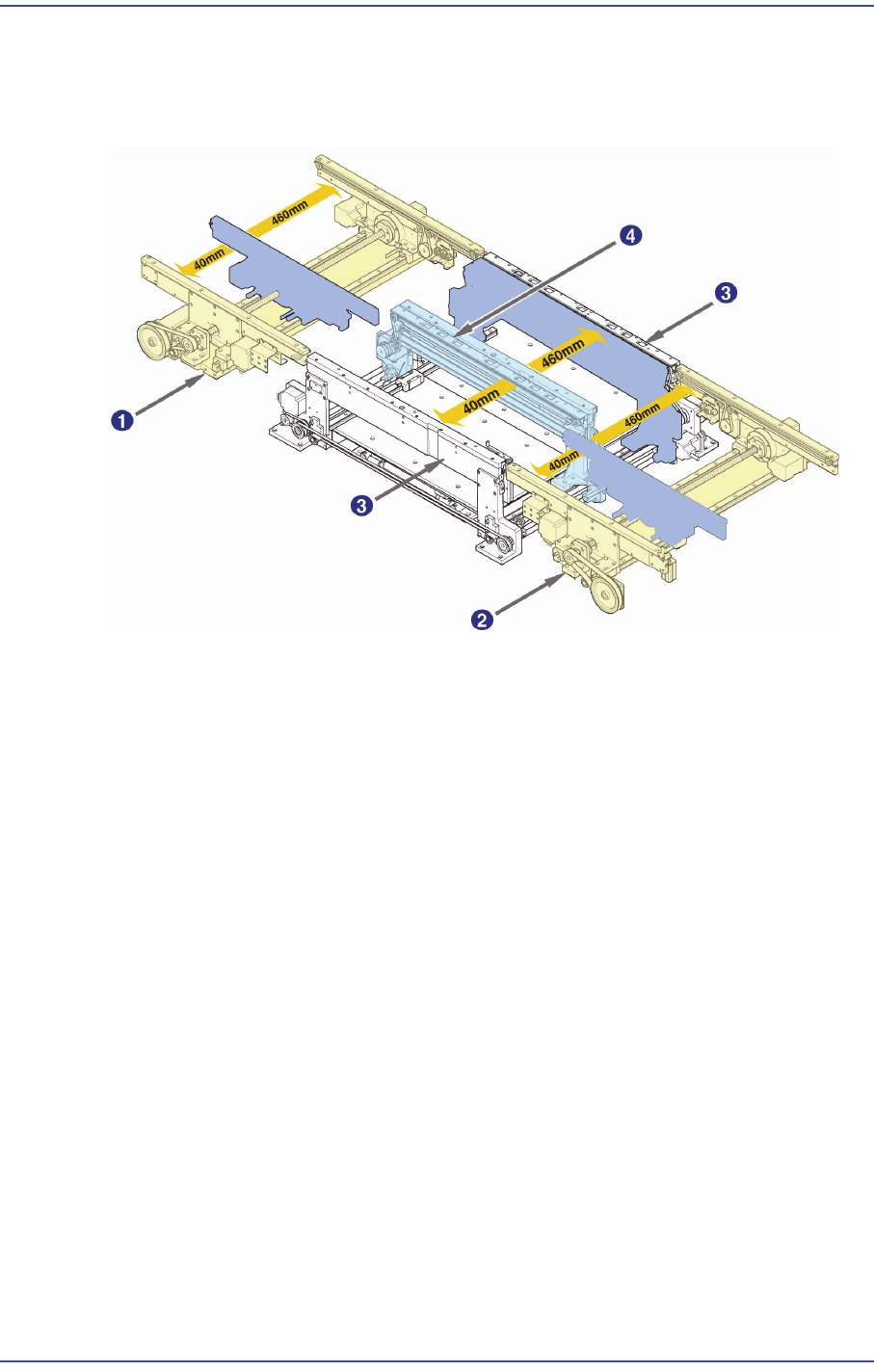

3.3.4. Conveyor 轴
以输送带固定框架(Fixed Frame) 为基准，移动输送带的移动框架(Moving Frame) 以
便调节输送带宽度。
1: Entry Shuttle
2: Exit Shuttle
3:
固定框架
(Fixed Frame)
4:
移动框架
(Moving Frame)
