3-7
设备的名称及构成
3.3.4. Conveyor 轴
以输送带固定框架(Fixed Frame) 为基准，移动输送带的移动框架(Moving Frame) 以
便调节输送带宽度。
1: Entry Shuttle
2: Exit Shuttle
3:
固定框架
(Fixed Frame)
4:
移动框架
(Moving Frame)
4-1
运行操作部分
第4章. 运行操作部分
4.1. 运行面板的开关操作

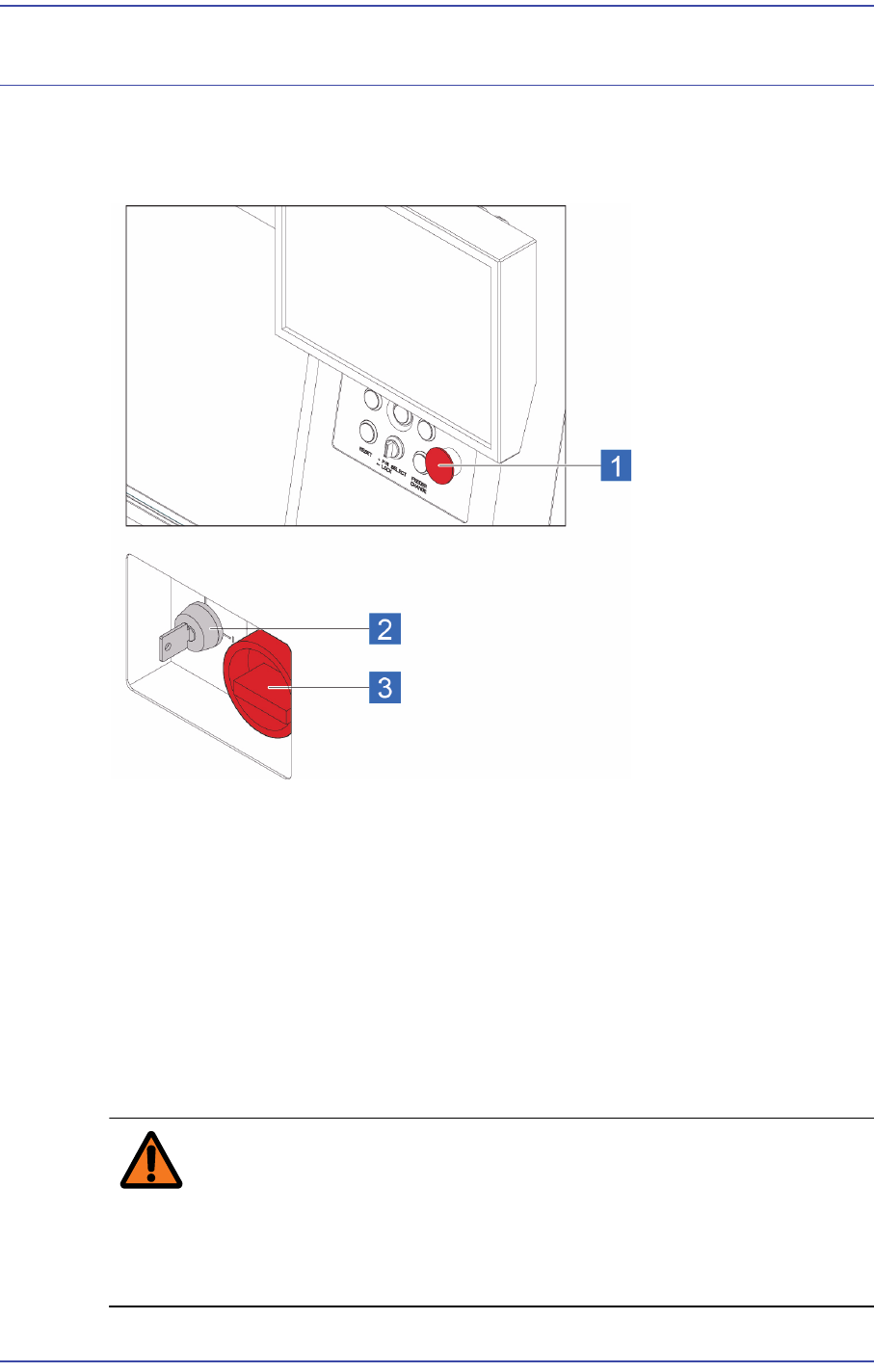

图
4.1
运行面板
1: Emergency Switch
2: Safeguard override key Switch
3: Main Switch
运行面板上各开关的动作如下。
Main （主）开关
它具有本设备的总电源的供给或切断的功能。旋拧开关的旋钮，供应电源时，接
通到控制器。 一会儿，编程显示器中出现工作画面。这种初始状态下，电源还没
有接通到马达等驱动部。关闭电源时必须先结束 MMI。突然关闭电源，对数据
和主机会有影响，而且下次再开电源时，机器可能会不正常工作。
警 告 如果供电突然被切断，可能导致数据和设备被破坏。当重新供电
时设备有可能因非正常动作而受损坏。
关闭电源前一定要先结束MMI，关掉隔离开关，5-10秒后再打开
隔离开关。
