运行操作部分
复位开关 (黄色)
使设备的自动操作结束的键。
此按钮可以强制结束设备的自动运行，此按钮在按下停止按钮使设备处在暂停
状态或因错误而暂停的状态下为了解除故障而使用。在本设备的自动运行当中
复位按钮不工作。
F/R SELECT 开关
这是决定正面操作面板和背面操作面板中哪一个拿到控制权的开关。相应面板
的控制权所有与否由此开关的设定来决定。
控制权基本上在正面操作面板。(Default 正面)
为了在背面操作面板控制设备的运行按0.3~1秒间背面操作面板的‘SELECT’
按钮，松开按钮则按钮的指示灯亮灯控制权转移到背面操作面板。反过来控制
权从背面操作面板转移到正面操作面板也同样。
下表表示不同控制权的'SELECT' 按钮的LED状态。
Feeder change开关
按下该键，就会使XY 拱架为了更换喂料器而移动到安全位置。
EMG (Emergency Stop) 开关
紧急停止开关。在紧急情况下按下此开关，立即停止本设备的运行。除了接通电
脑的电源之外，其它所有电源都被切断。向 <EMG> 开关的箭头方向拧开关后，
按下复位开关，就可解除紧急停止状态。
控制权
正面SELECT按钮
LED状态
背面SELECT按钮
LED状态
正面 亮灯 灭灯
背面 亮灯 灭灯
4-4
Samsung Component Placer SM471 Introduction
4.2. Signal Light的亮灯基准
用3种颜色灯的组合显示设备的运行状态。作业者只看信号灯就会知道设备的状
态。
有关信号灯设置方法的详细事项请参考Administrator’s Guide 的 “13.4.2. 信号” 项
目。信号灯 (Signal Light)表示的内容如下。
红色灯亮
表示系统根据自我诊断的停止状态。红色灯亮的同时连续响报警声音 ，还 显 示
信息。
红色灯闪亮
表示‘EMG’ 开关按下的状态或表示系统根据自我诊断的紧急停止状态。红色
灯闪亮的同时连续响报警声音，还显示信息。
黄色灯亮
表示设备的运行等待状态。
黄色灯闪亮
表示Tray Feeder上的部品不足，或表示吸着错误状态。黄色灯闪亮的同时连续
连续响报警声音，还显示信息。
绿色灯亮
表示本设备处在自动运行当中。
绿色灯闪亮
表示设备运行的暂停状态，按下‘START’按钮可以重新开始自动运行。

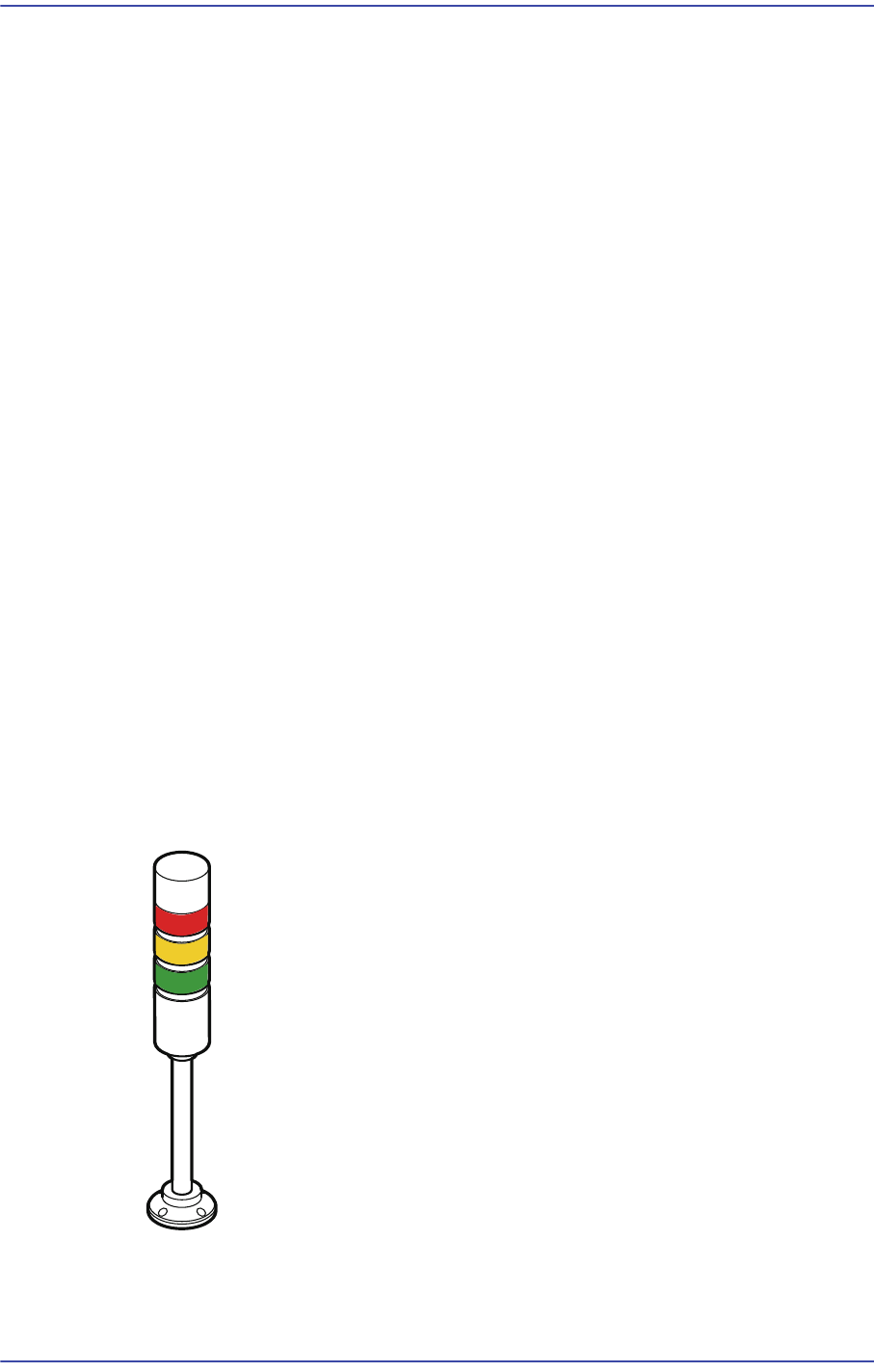

图
4.2 Signal Light
RED
YELLOW (BLUE)
GREEN
4-5
运行操作部分
4.3. 示教盒（Teaching Box）的按键操作
它用于示教贴片头的操作或回归原点、元件的吸附与贴装位置。示教框包括选择示
教(Teaching)对象的开关、X-Y调节键、Z 轴上下运动键及旋转运动键等。该开关与
键个别排列在示教框上，以LED指示当前使用中的键。
同时，信号塔亮黄灯（机器处于IDLE）时可以使用。对示教盒按键的说明如下

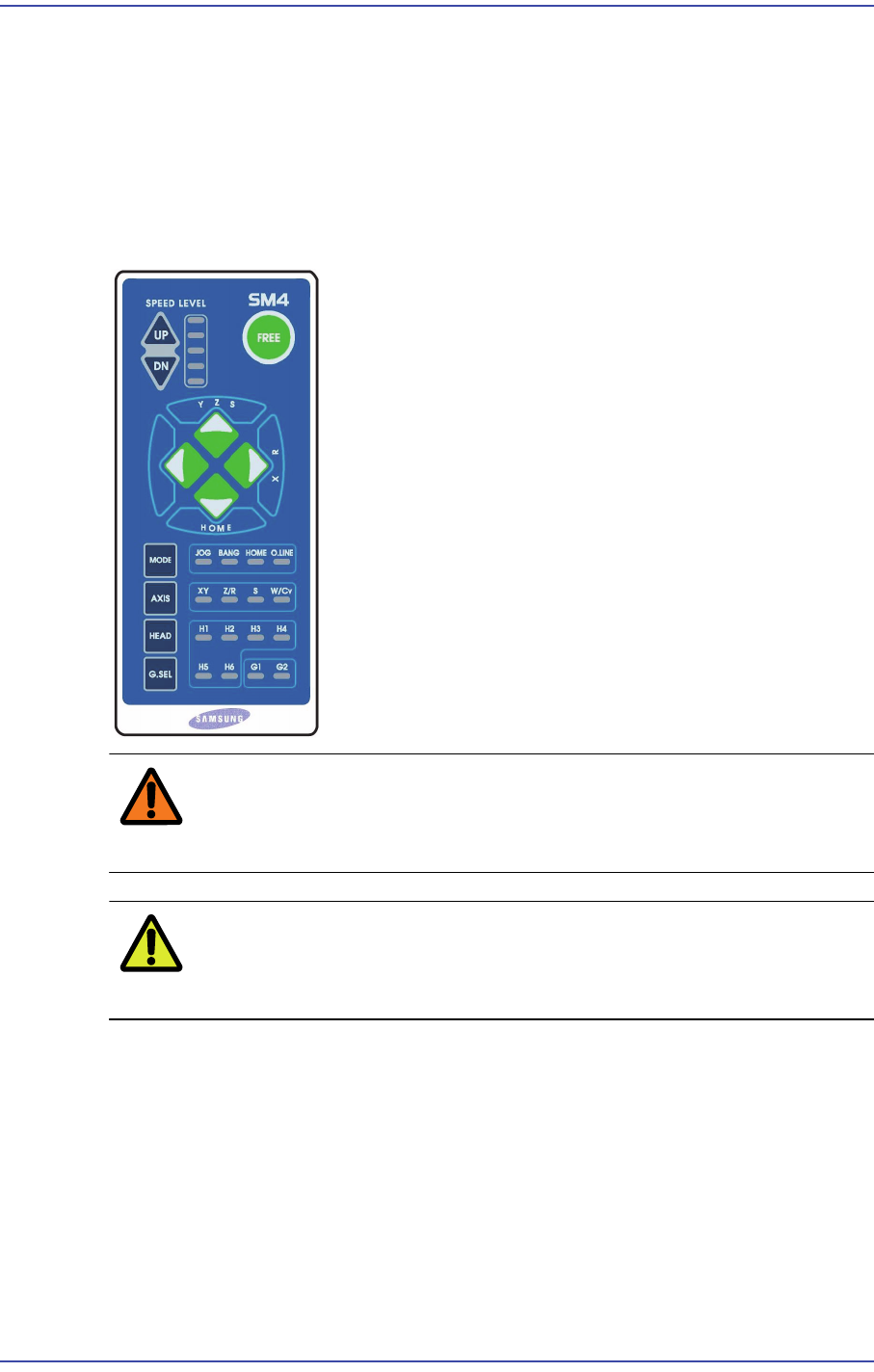

图
4.3
示教盒（
Teaching Box
）
警 告 示教时操作者或操作者附近的人可能会因操作错误而受伤。请在
示教前再次检查示教装置以及设备周围是否有工作人员。
注 意 如果将磁盘放在后面附有磁铁的示教盒附近，有可能删掉磁盘里
面的数据。不可以将磁盘放在后面附有磁铁的示教盒附近。
