运行操作部分
►: 忽略。
▼: 把 Head向原点移动（原点复位）。
◄: 忽略。
模式（Mode）
选择Jog, Bang, Home等模式。每按一次，以 Jog->Bang->Home->灯灭 ->Jog…的
顺序，LED 指示灯变换灯亮，同时模式也变换。
各模式的内容如下。
Jog: 移动各轴的模式。
Bang: 细微移动各轴的模式。
Home: 各轴的原点复归模式。
轴（Axis）
选择动作对象，每按一次，以XY->Z/R->S->W/Cv->灯灭->XY…的顺序，LED指
示灯变换灯亮，动作对象也变换。
各自的内容如下。
XY: 把动作对象指定为Head 的XY 方向。
Z/R: 把动作对象指定为吸嘴（Nozzle）的 Z方向或旋转方向。
S: 把动作对象指定为反射镜旋转方向。
W/Cv: 把动作对象指定为传送装置(Conveyor)的X方向或Y方向。
指示灯灭: 模式选择Home时，对X, Y, Z, R,全体进行原点复归。
Head
模式选择Home以外的模式，Axis(轴) 选择Z/
R时，指定作为动作对象的Head的
编号。 Axis选择W/C/B时，指定作为动作对象的输送器或BUT。
G. S E L
操作示教框时除输送机操作以外首先要选择成为动作对象的Gantry。选 择 成 为
动作对象的Gantry。
4-8
Samsung Component Placer SM471 Introduction
5-1
传感器的功能
第5章. 传感器的功能
5.1. 门开关 (Door Switch)
本设备装有能感应正门和背门的开闭状态的门开关。

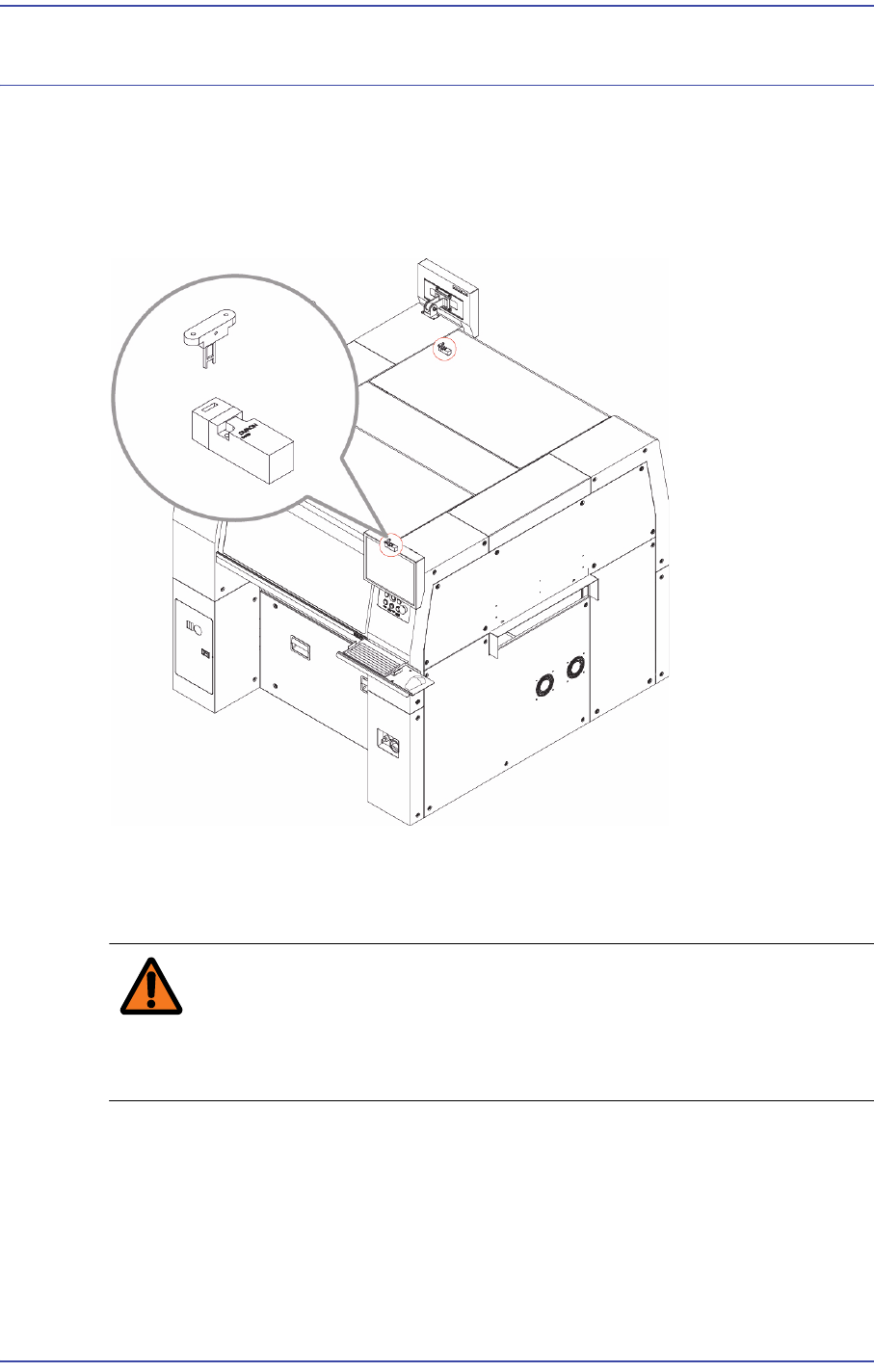

图
5.1
门开关
(Door Switch)
在本设备的运行当中(Run 运行状态时)，打开门时，门开关就起动，设备处于紧急停
止状态。关上门即可解除紧急停止状态。在此状态下，重新运行设备时，先按下运行
面板上的<Ready 开关>开关后再按<Start开关 > 开关。
警 告 如果人为的拆除门的安全传感器，即使门被打开设备也不会停止
运行，因此可能造成人员受伤。
禁止人为拆除门的安全传感器。
