5-1
传感器的功能
第5章. 传感器的功能
5.1. 门开关 (Door Switch)
本设备装有能感应正门和背门的开闭状态的门开关。
图
5.1
门开关
(Door Switch)
在本设备的运行当中(Run 运行状态时)，打开门时，门开关就起动，设备处于紧急停
止状态。关上门即可解除紧急停止状态。在此状态下，重新运行设备时，先按下运行
面板上的<Ready 开关>开关后再按<Start开关 > 开关。
警 告 如果人为的拆除门的安全传感器，即使门被打开设备也不会停止
运行，因此可能造成人员受伤。
禁止人为拆除门的安全传感器。
5-2
Samsung Component Placer SM471 Introduction

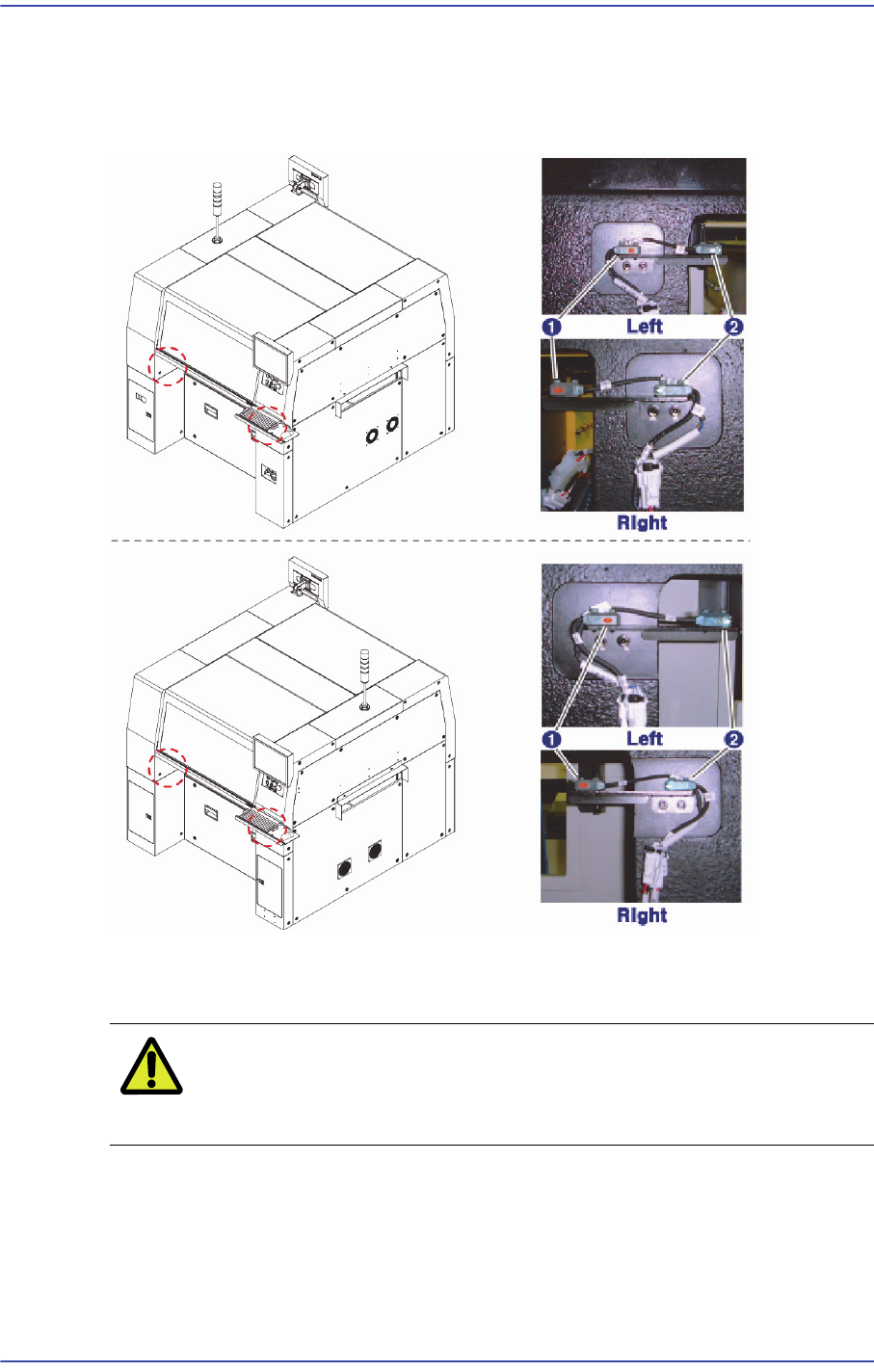

5.2. 喂料器Check传感器
安装在本设备前后面的Feeder没有正确安装在Feeder 座时，设备就处于紧急停止状
态。此时，请确认Feeder 是否正确安装。
1:
发光部
2:
收光部
注 意 人为解除喂料器Check传感器时，无法感知喂料器Check可能会
发生贴装头和喂料器碰撞。请勿人为解除喂料器Check传感器。
5-3
传感器的功能

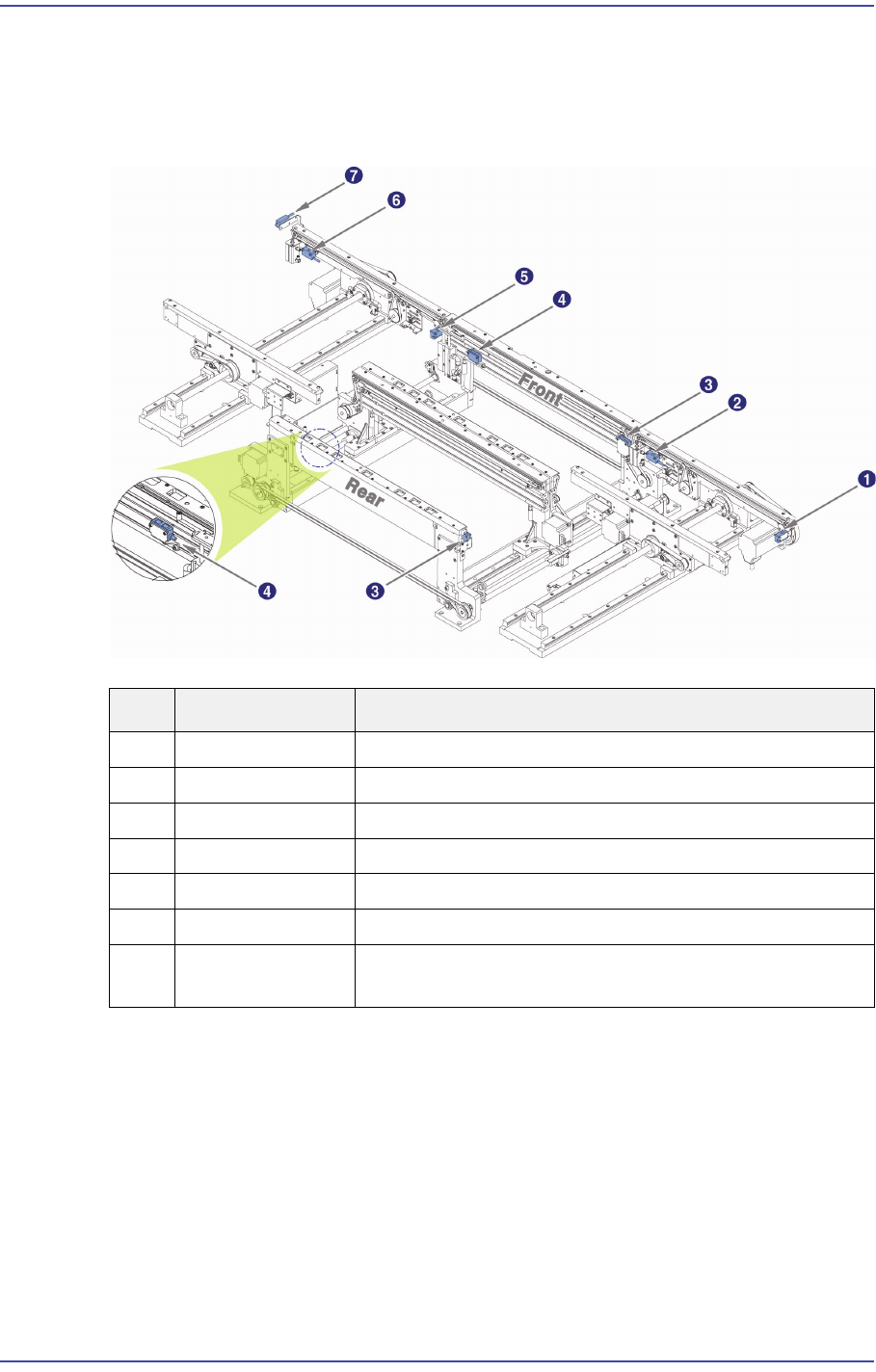

5.3. PCB的感应传感器
传送装置(Conveyor)的PCB输入/ 输出路径上安装了4个PCB的感应传感器。
图
5.2 PCB
感应传感器的安装位置
红色LED在对象被感应时灯亮。
No. Type
备 注
1 Entry Sensor1
感应从前面工序到本设备的 PCB的进入。
2 Entry Sensor2
检查是否正常完成往Entry Station的PCB搬运。
3 Work Sensor1
检查从Entry Station到对应Work Station 的PCB搬运。
4 Work Sensor2
在对应Work Station 的部件实装位置检查 PCB。
5 Exit Sensor1
检查从Work Station 到Exit Station的PCB搬运。
6 Exit Sensor2
检查PCB是否正常完成往Exit Station搬运。
7 BoardOut Sensor
检查PCB是否从本设备中正常搬运到下个工序的设备
中。
