5-5 传感器的功能 5.4. 设备上传感器的位置 5.4.1. The Sensor Lay-Out （传感器的排列图）
5-4
Samsung Component Placer SM471 Introduction
图
5.3
传感器的调整

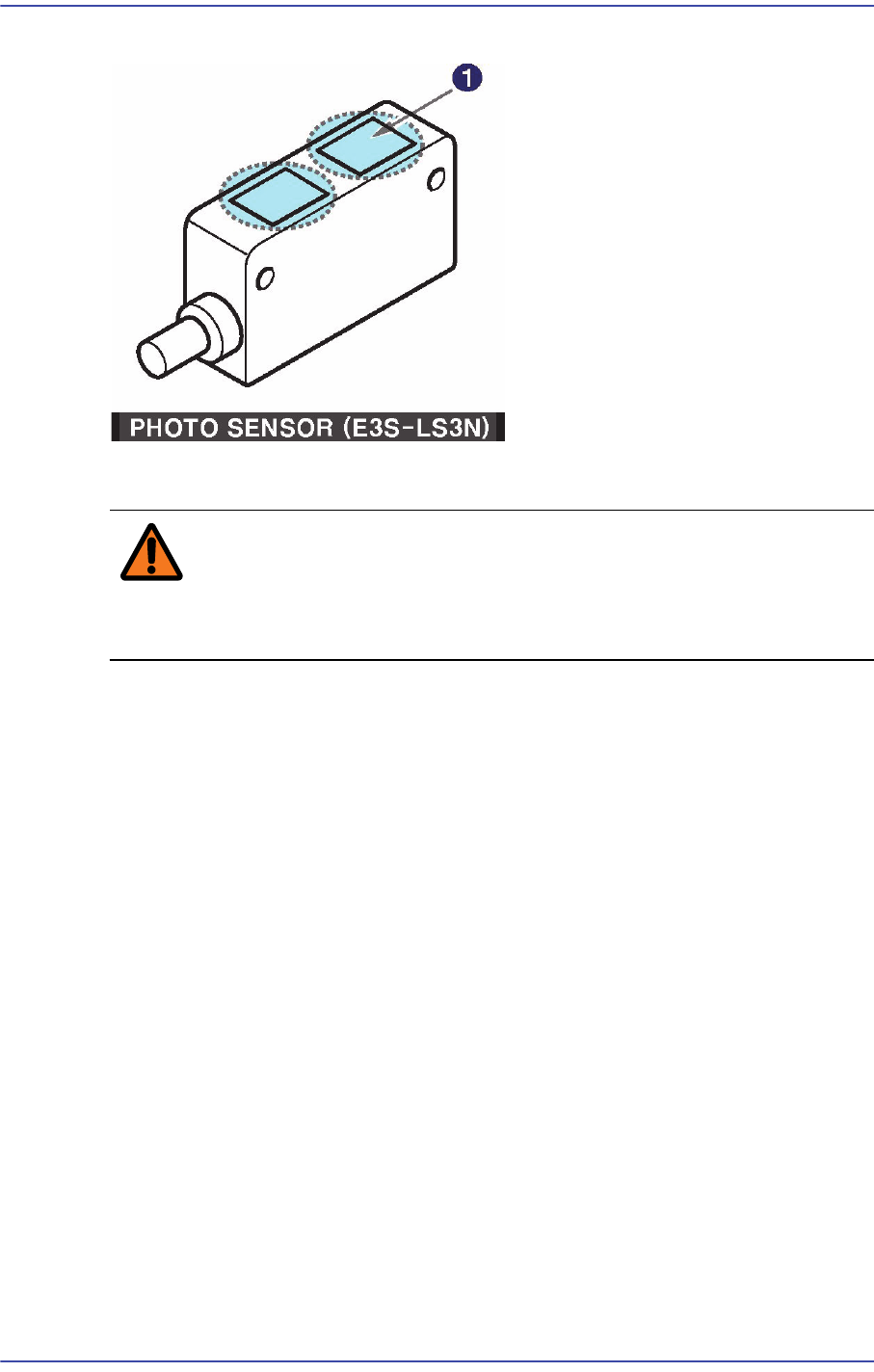

1: Sensor Window
警 告 当设备准备运行时调整传感器或纠正错误会造成人员受伤。一定
要在设备解除准备运行的停止状态下（Idle模式）调整传感器或
纠正错误。
5-5
传感器的功能
5.4. 设备上传感器的位置
5.4.1. The Sensor Lay-Out（传感器的排列图）
5-6
Samsung Component Placer SM471 Introduction
5.4.2. The Sensor Part List
表
5.1 The taxble of sensor part list
No PART NO PART NAME TYPE
Q’TY
REMARK
1 J3212022A PHOTO_SENSOR EE-SX674 6 X/Y-AXIS HOME/LIMIT
2 J3212027A Z-HOME_SENSOR 10
3 J32121021A R-HOME_SENSOR 1
4 J90831135A ANC SENSOR SM33-CV010 1 ANC SENSOR OPEN / CLOSE
5 J90831287B FEEDER UNLOCK SENSOR SM411-
CS034-3
4 FEEDER UNLOCK CHECK
6 J3211048A PHOTO SENSOR E3S-LS3N 4 PCB DETECTING (Work Station)
7 J3212004A PHOTO SENSOR EE-SX672A 5 AUTO PCB WIDTH-HOME/LIMIT
8 J3212027A PHOTO_SENSOR 5
9 J34091002A SAFETY DOOR SWITCH D4NS-2BF 2 CHECK DOOR OPEN
10 J3212002A VACUUM SENSOR 4
11 J90831139A FRONT AREA SENSOR SM33-CV016 1 SAFETY SENSOR
J90831141A REAR AREA SM33-CV018 1 SAFETY SENSOR
