6-1
Module Function
第6章. Module Function

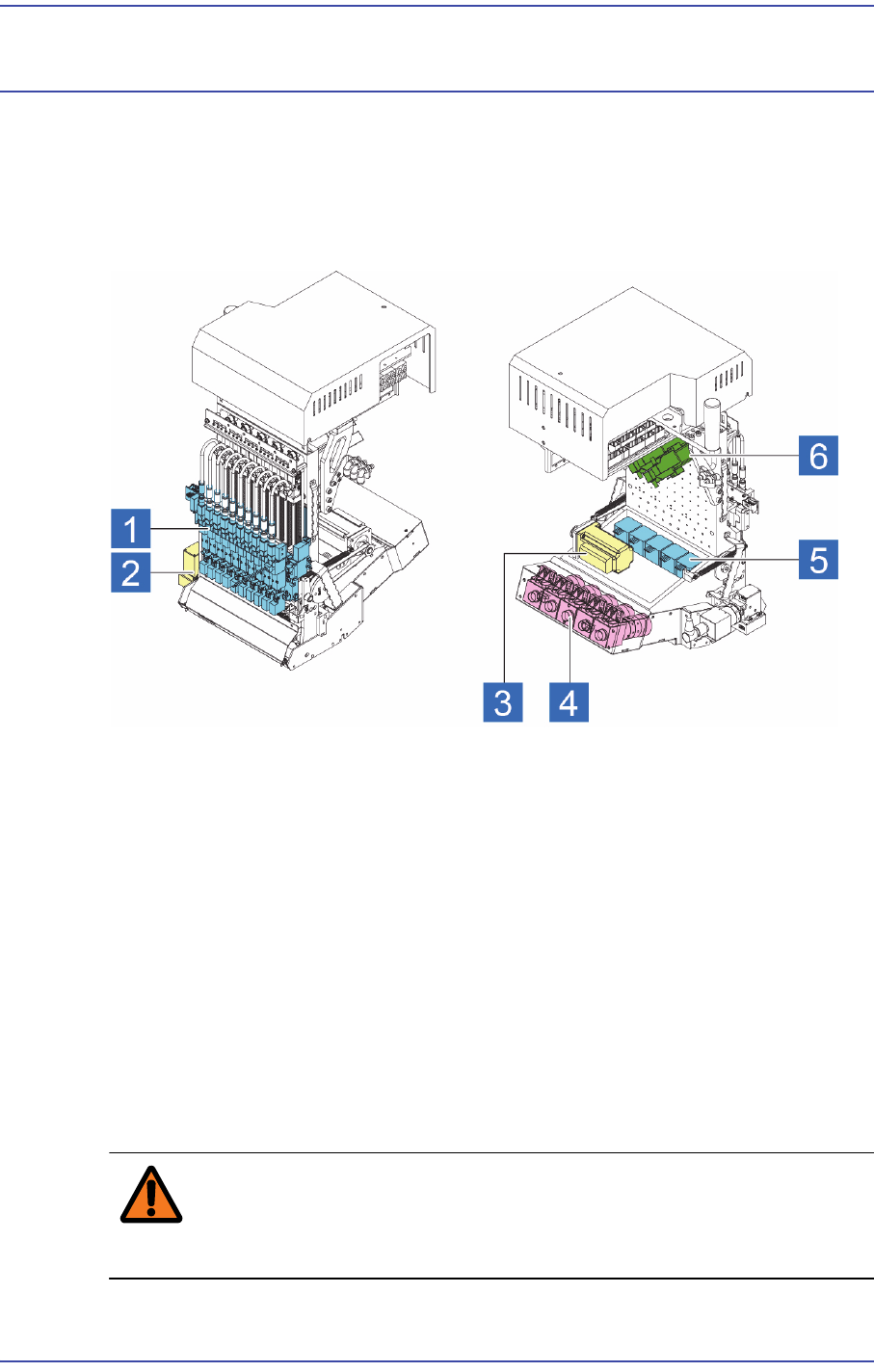

6.1. Head组件（Head Assembly）
6.1.1. Head组件
图
6.1 Head Assembly
1: Air Module
2: Fiducial Camera
3: Mirror Axis motor
4: Fly Camera
5: R Axis motor
6: Z Axis motor
吸头组件（Head Assembly）用一个模块制作，此模块由10个轴单元（Spindle
Units）来构成。
每个Spindle有各自的Flying Vision Camera，因为它采用了非接触式部品排列方
式（中心定位方式），使得设备运行操作更加稳定。为了从带式喂料器（Tape
Feeder）同时Pickup所有Spindle，安 装 Spindle 时每个 Spindle之间留有间隙
(15mm)。
警 告 当吸头的Z轴下降时，将手伸到吸头下面可能有受伤的危险。
设备运行时不可以将手伸到吸头下面。
6-2
Samsung Component Placer SM471 Introduction

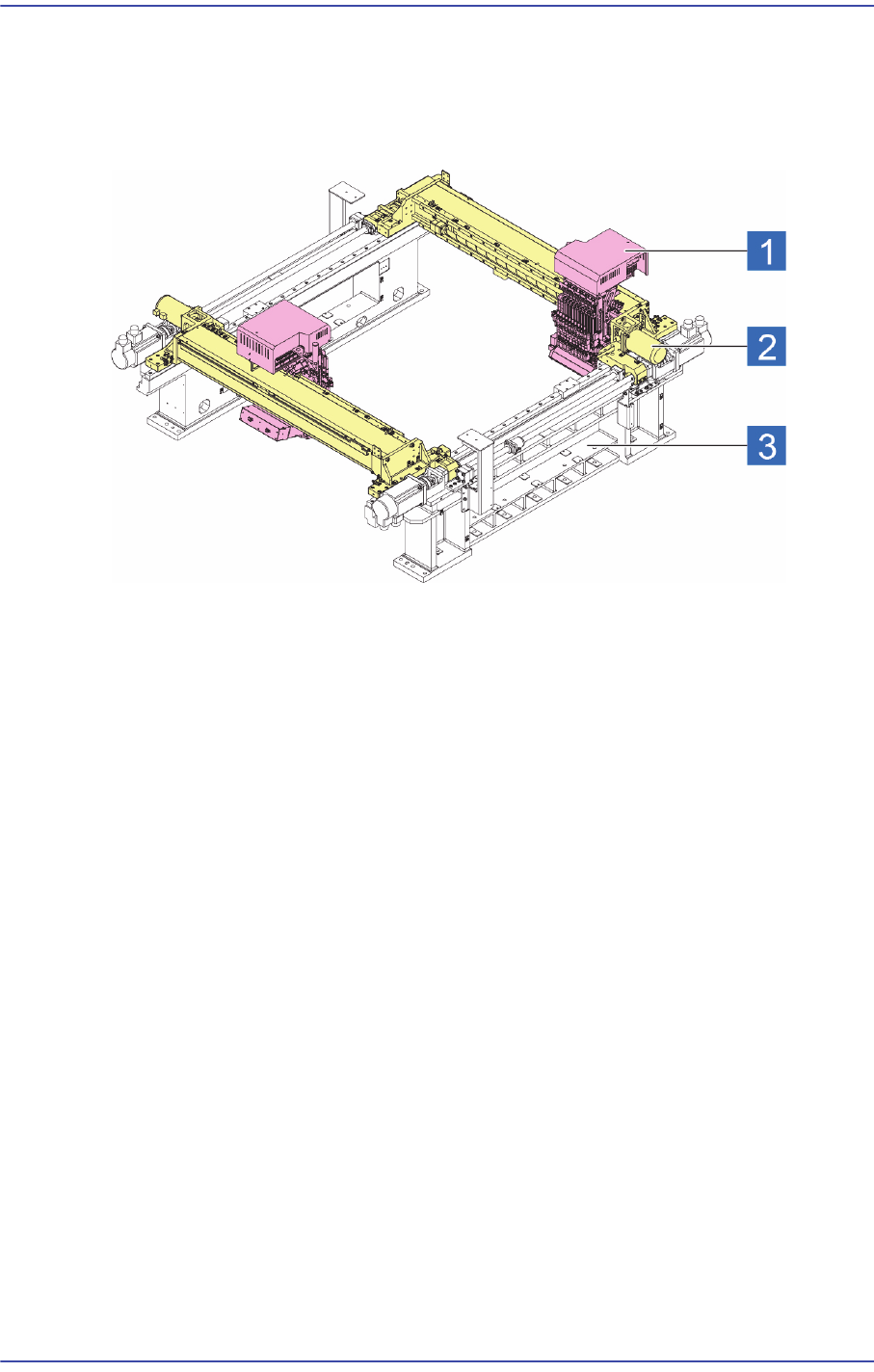

6.2. X-Y 框架部分
6.2.1. 结构
图
6.2 X-Y
框架部分
1: Head
2: X Frame
3: Y Frame
6.3. PCB Transport System
6.3.1. 构成
PCB传送系统负责输送来自前段设备的基板，为贴装元件定位并固定基板。 SM471
有两个Work Conveyor Lane，微 型 PCB可同时在前后工作领域装载两个PCB进行贴
装。
由调进前一个装备投入的PCB分配成前后Work Conveyor Lane的Entry Shuttle
Conveyor(St00)，固 定 PCB 完成贴装操作的 Work Conveyor及从两个 Lane 收集已操
作PCB的 Exit Shuttle Conveyor(St02)两列三段构成，可最大限度地缩短 PCB交替时
间，采取了 PCB底面固定方式，提高了 PCB扁平度。
可以适应从小型 PCB(40.0mm×50.0mm)到大型 PCB Transport System PCB
(510.0mm×460.0mm) 的比较广泛的范围。 请参考 “2.6.1 PCB的规格，弯曲允许误
差“ 。 PCB 传送系统的构成分为如下。
6-3
Module Function

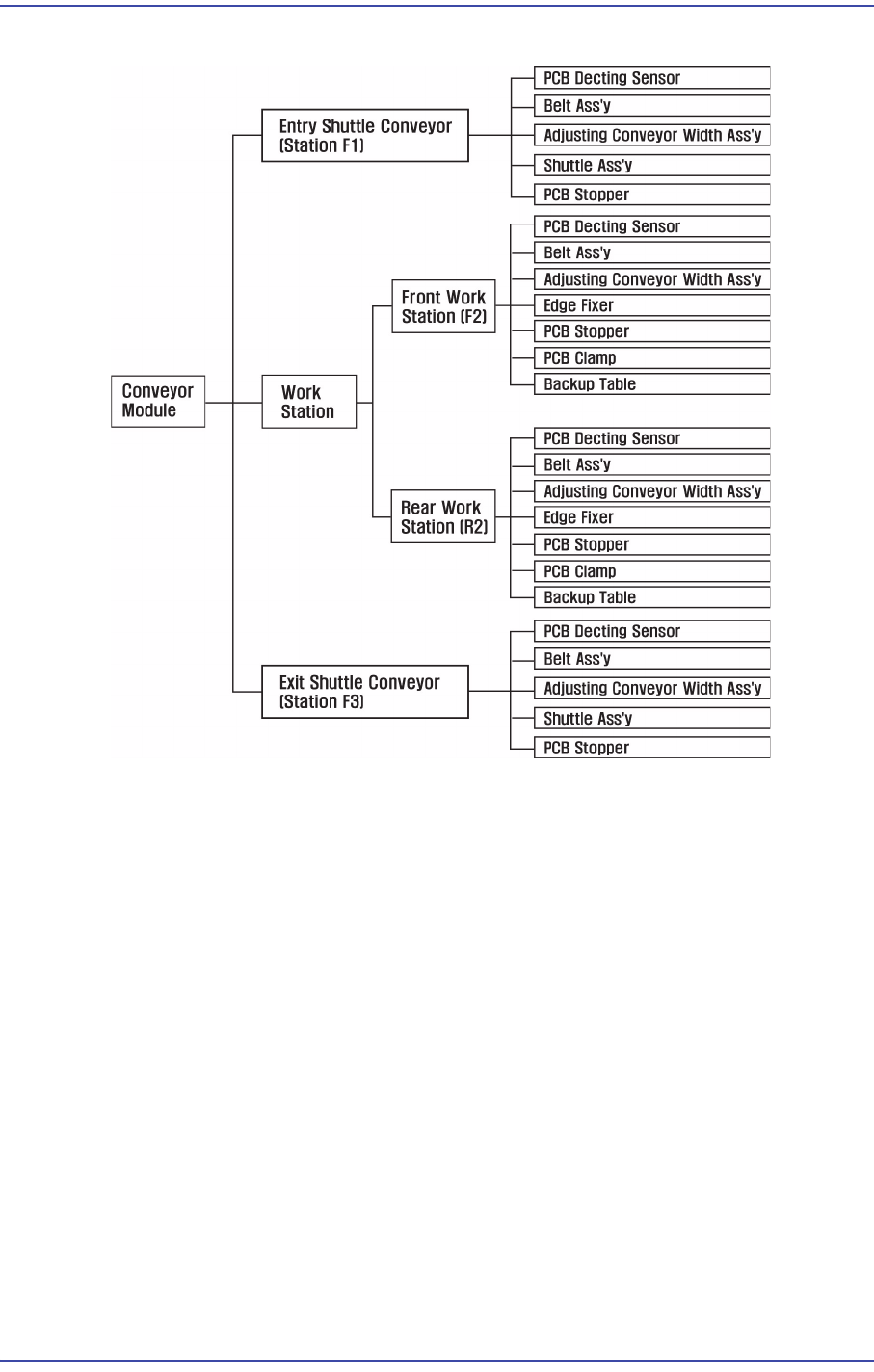

图
6.3 PCB
传送系统（
Conveyor System
）的结构图
6.3.2. 功能
各构成部分的功能如下。
Conveyor Module
Entry Shuttle Conveyor Frame, Work Conveyor Frame, Exit Shuttle Conveyor Frame
成为PCB移动过程的基本,各Unit上附着各种Part。
