6-12 Samsung Componen t Placer SM471 Introduction 图 6.8 照明 1: Flyi ng_V ision 2: Coaxial 照明 3: Side 照明 4: Out er 照明 6.6.3.1. 侧面照明 侧面照明从部品的侧面去照射部品 。 此照明安装在沿 Z 轴 方 向动作的机构件上， 不 使用时停留在上方。 识别部品时跟着机构件移下来照 射部品。 识别 BGA 部品时， 用 在照…
6-11
Module Function

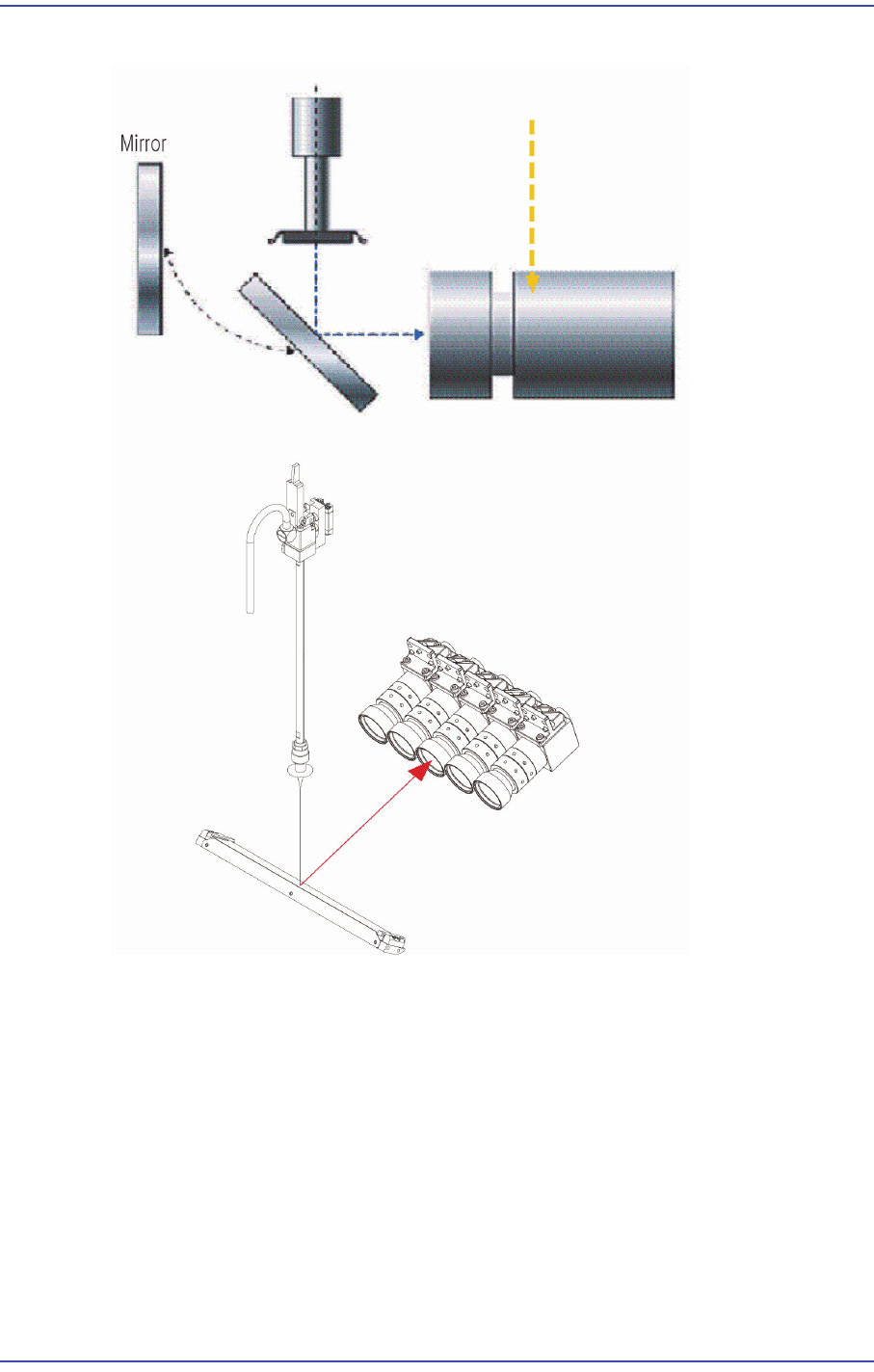

图
6.7
光路控制
6.6.3. 照明
Flying Vision System的各Head 可以分别选用3 种方式的多级数码照明。Side照明和
Outer, Coaxial照明组装在Head上。
6-12
Samsung Component Placer SM471 Introduction

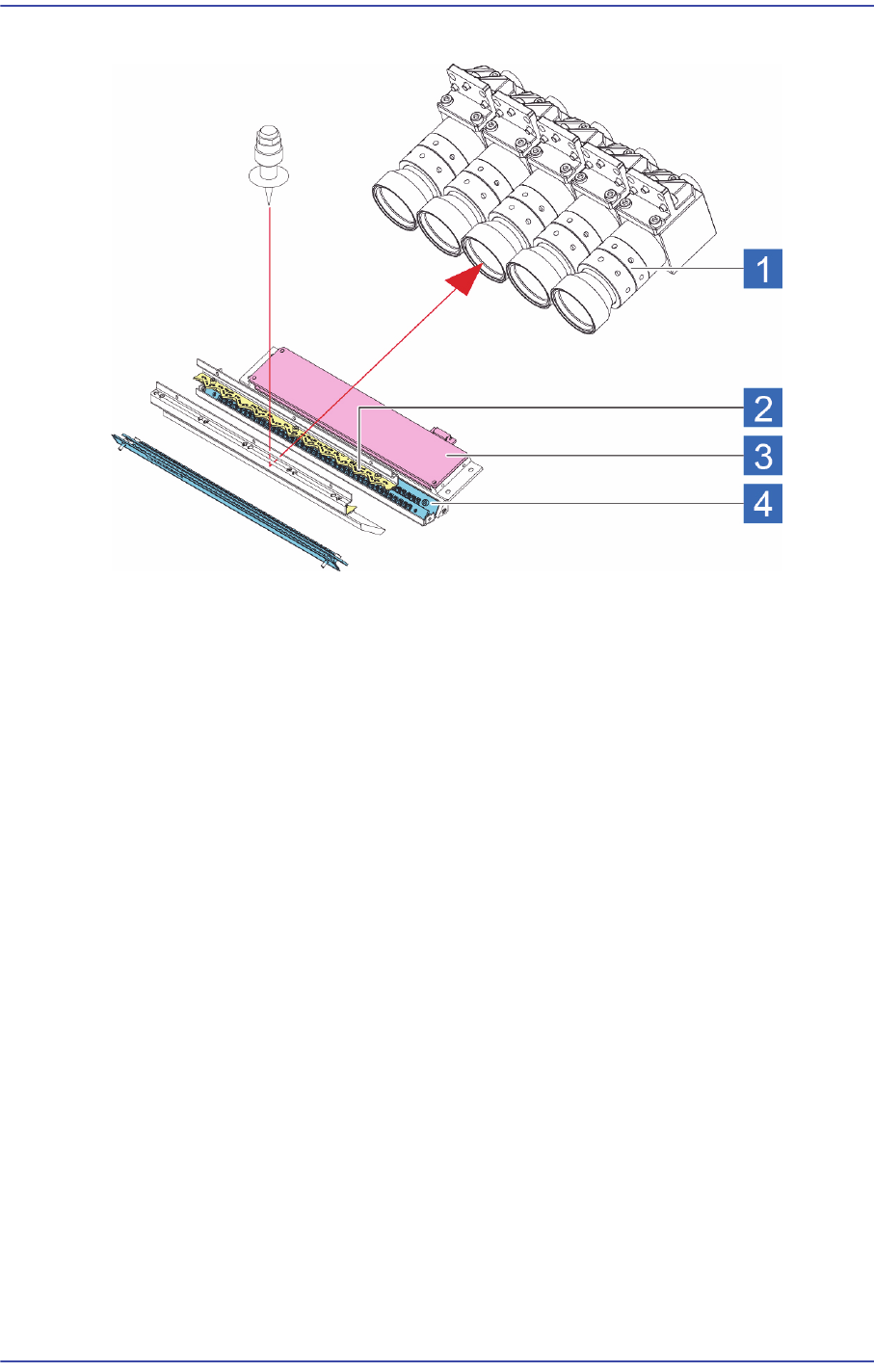

图
6.8
照明
1: Flying_Vision
2: Coaxial
照明
3: Side
照明
4: Outer
照明
6.6.3.1. 侧面照明
侧面照明从部品的侧面去照射部品。此照明安装在沿Z 轴 方向动作的机构件上，不
使用时停留在上方。识别部品时跟着机构件移下来照射部品。识别BGA部品时，用
在照球面（Ball），而且要突出Chip,IC等的外廓时也使用它。它的亮度可调节0~15
档。
6.6.3.2. 外置照明
外置照明从部品的正面斜向照射。此照明处在CCD 的镜头和反射镜中间，照射部品
的整体表面。可使用在多种部品的照明。它的亮度可调节0~15档。
6-13
Module Function
6.7. ANC (Auto Nozzle Changer)
ANC固定在设备上。 为了贴装多种部件采用了35个吸嘴座。ANC大致由排列喷嘴
的Align部和夹住喷嘴或把喷嘴进行Guide 的 Shutter 部还有Calibration Tool吸附部组
成。

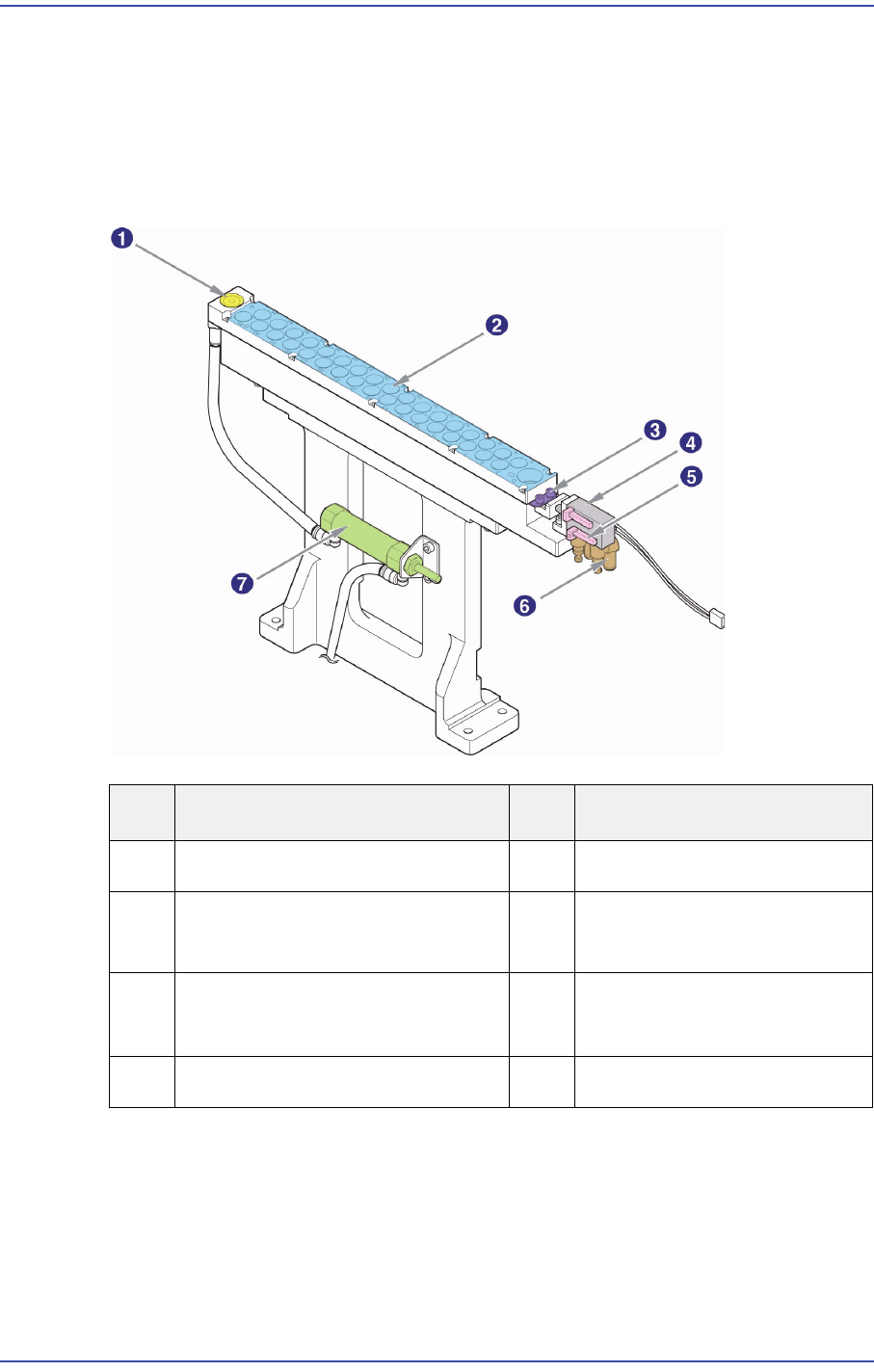

图
6.9 ANC
ANC是在设备的运行当中，根据部品需要更换吸嘴时自动拆卸吸嘴或安装吸嘴
的交换装备。它靠气缸的驱动来开/关Shutter。Shutter的开闭结果是通过装在气
缸的限位传感器（Limit Sensor）来检测
ANC Shutter的开/ 关速度是靠安装在气缸的速度控制阀而调节。 ANC可装37个
吸嘴和1个误差补偿工具。它的吸嘴交换时间约为约0.5 秒左右。
No. Name No. Name
1
Calibration Tool 吸附部 5 Limit Sensor（限位传感器）
2
Align（匹配器） 6
Speed Control Valve
（速度控制阀）
3
Shutter（开闭器） 7 Calibration Tool用
真空发生汽缸
4 Open/Close Cylinder （开闭汽缸）
