Samsung Component Placer SM471 Introduction

 ANC在任何位置都很容易地安装吸嘴，因而减少吸嘴交换次数，同时可以增加

吸着率或缩短贴装时间。

 ANC位在喂料器座的内侧。因此安装ANC后，不会减少能安装的喂料器的数

量。

 在Calibration Tool吸附部上放置Calibration Tool时,为了把Calibration Tool固定在

此位置,在Calibration Tool 用真空发生汽缸中产生真空。

警告 Shutter动作时如果将手指伸到ANC孔会发生严重受伤。请不要

将手指伸到ANC孔。

6.8. 吸嘴 (Nozzle)

6.8.1. 吸嘴的种类

吸嘴分为一般吸嘴和特殊吸嘴两大类。

 一般吸嘴

适用在普遍使用的所有部品。这些普遍使用的部品有Chip, SOJ, SOP, PLCC, QFP

等。

 特殊吸嘴

 特殊复杂的部品用吸嘴

主要是为了适应于连接器（Connector）, 插座（Socket）等各种形状的复杂的

部品。所以可以制作/适用各种特殊形状的部品。

注意如果未使用标准规则吸嘴设备有可能无法正常运行。

1. 更换吸嘴失败

2. 动作时漏掉吸嘴

3. 吸取部件失败

一定要确认使用标准规则吸嘴

6-15

Module Function

6.9. 喂料器底座（Feeder Station）部分

喂料器安装在喂料器座，使设备在运行当中可以供应部品。前面和后面Feeder Base

可安装SM Tape Feeder使用，根据需要还可安装SM-Series专用Single Tray Feeder 或

Stick Feeder使用。

Feeder Base前面下端左右各自附着着Feeder Base Board，给 SM 给料器供给电源，从

给料器接受输入及输出信号，另外，Feeder Base Board下方设有空气耦合器，给给料

器提供空压。

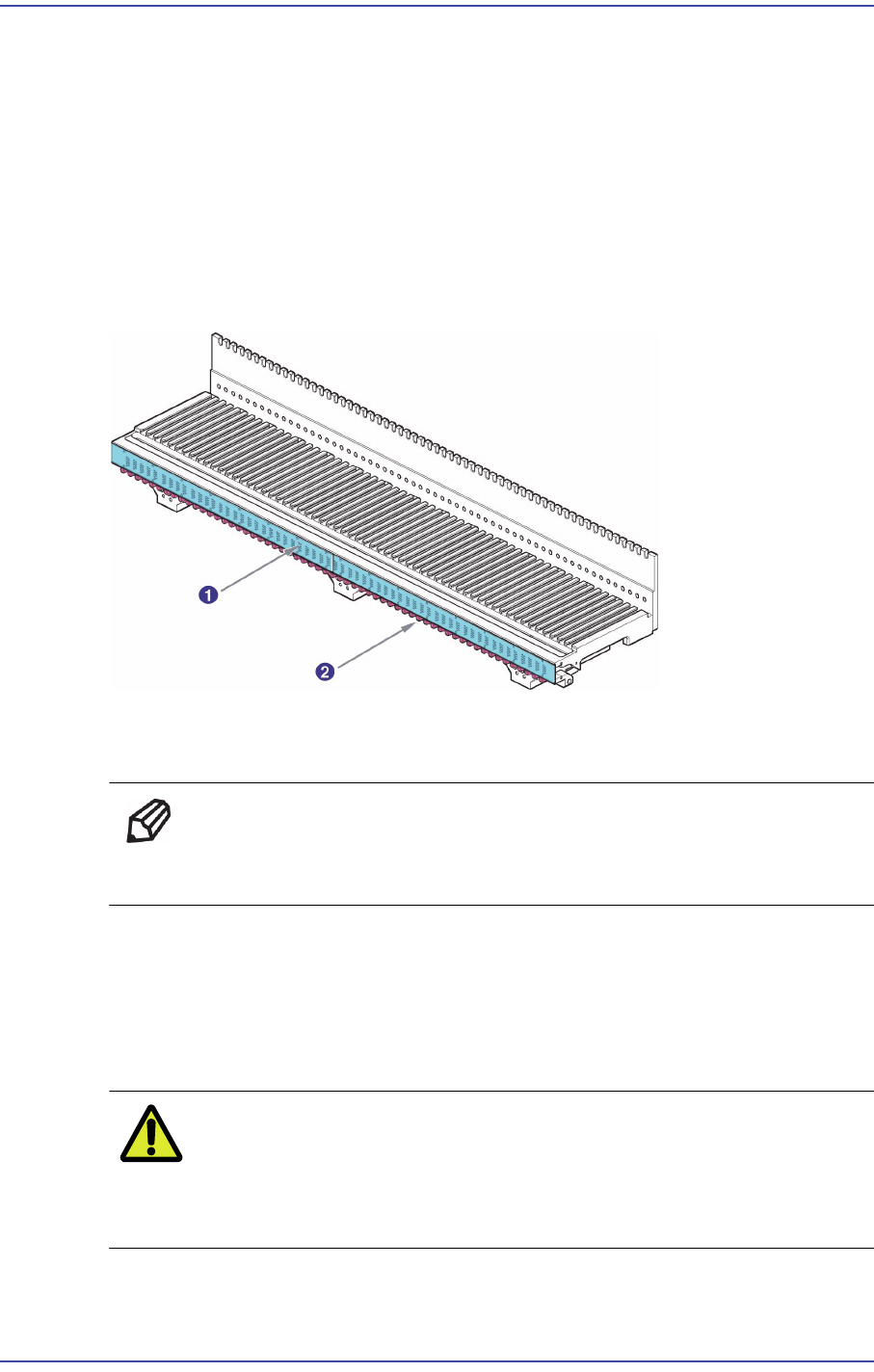

图

6.10

喂料器底座（

Feeder station

）部分

给料器控制面板

空气耦合器

备注在前后面喂料器座的最外廓 (1, 60) 只能安装 8mm 带式喂料器

（SM Tape Feeder）。

6.10. 部品供应喂料器

作为设备的运行当中供应部品的装置有 SMN Tape Feeder, SME Tape Feeder,

Vibration Stick Feeder.等。

注意在没有完全了解说明书情况下就操作喂料器可能导致喂料器损

伤或人员受伤。

在操作喂料器前一定要完全了解说明书中的喂料器使用方法。

6-16

Samsung Component Placer SM471 Introduction

备注以8mm Tape Feeder为基准，供料器底座(Feeder Base)的每个插

槽可以安装一个。

6.10.1. SMN Tape feeder

8mm, 12mm, 16mm, 24mm, 32mm, 44mm, 56mm, 72mm, 88mm 共有9种。

图

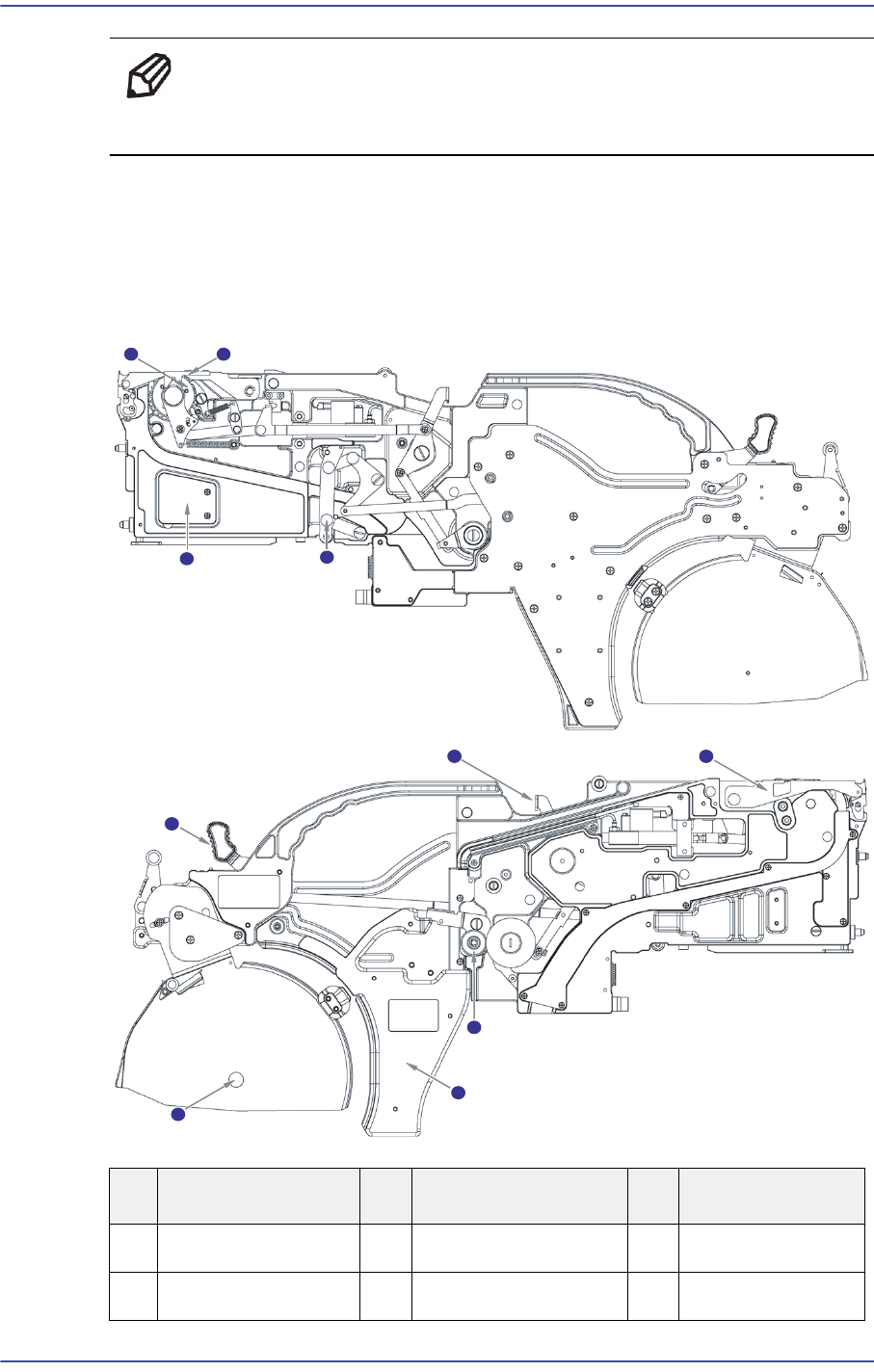

6.11 SMN Tape feeder (8mm)

No. Name No. Name No. Name

1 Clamping Lever 6 Tape Guide 11 Clamping

2 Drain 7 Reel Hanger 12 Dump Box

;
