Module Function
表
6.2 SMN Tape Feeder
使用可能的卷（
reel
）直 径

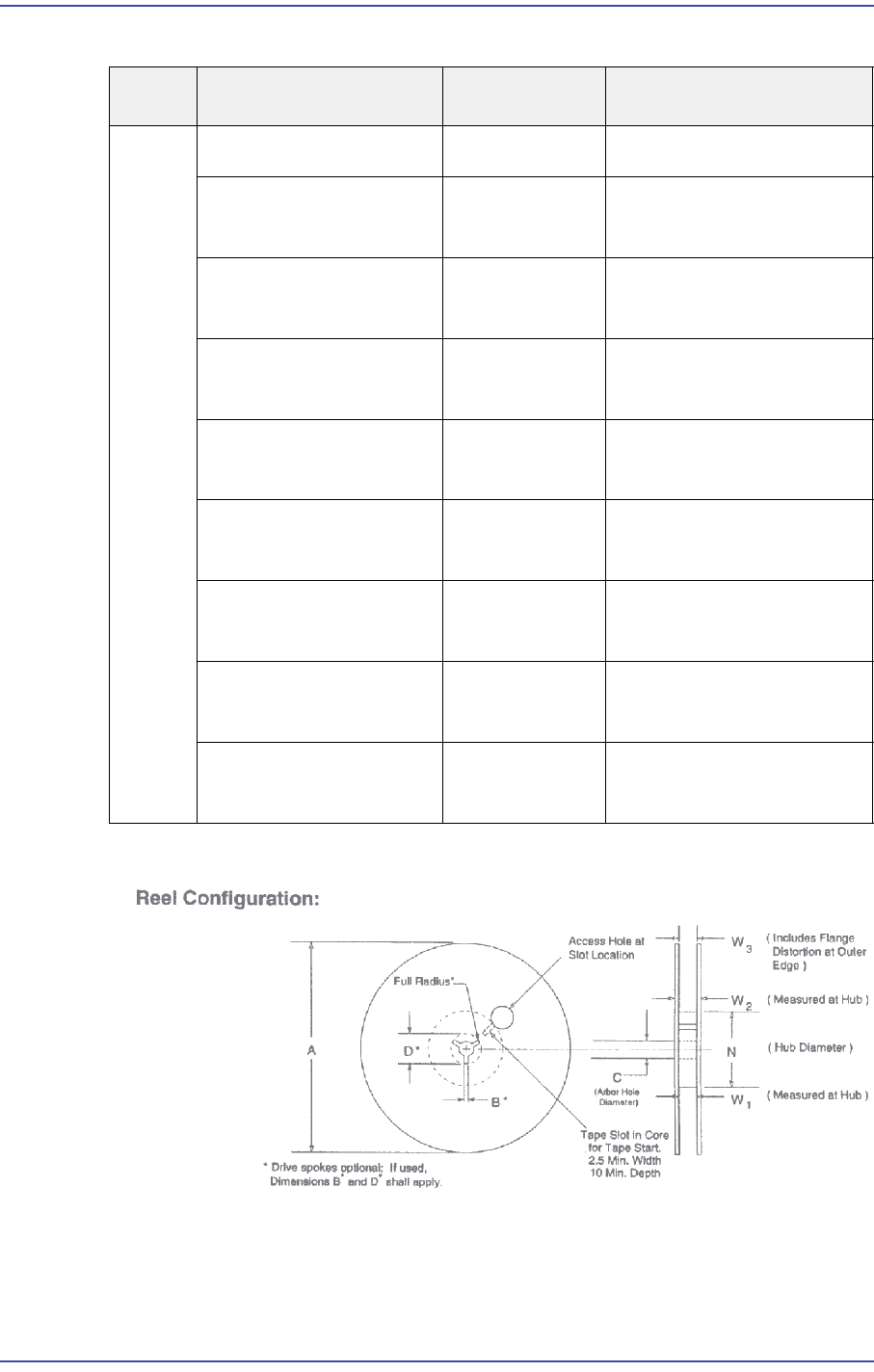

图
6.12 Reel
尺寸
适用部品
四角chip, MELF, TR, SOP, PLCC, 异形(Odd-type) 部品等
(SM 8mm Emboss Tape的T2为Max 3.5 mm，B1为Max 4.35 mm。)
品 名 Tape 侧 卷（ reel）直 径 “A”(mm)
IT/ Non
IT
Tape
Feeder
8mm Tape Feeder 8
φ178,φ 180
12mm Tape Feeder 12
φ178,φ 180, φ254,φ
330,φ 380
16mm Tape Feeder 16
φ178,φ 180, φ254,φ
330,φ 380
24mm Tape Feeder 24
φ178,φ 180, φ254,φ
330,φ 380
32mm Tape Feeder 32
φ178,φ 180, φ254,φ
330,φ 380
44mm Tape Feeder 44
φ178,φ 180, φ254,φ
330,φ 380
56mm Tape Feeder 56
φ178,φ 180, φ254,φ
330,φ 380
72mm Tape Feeder 72
φ178,φ 180, φ254,φ
330,φ 380
88mm Tape Feeder 88
φ178,φ 180, φ254,
φ
330,φ 380
6-20
Samsung Component Placer SM471 Introduction

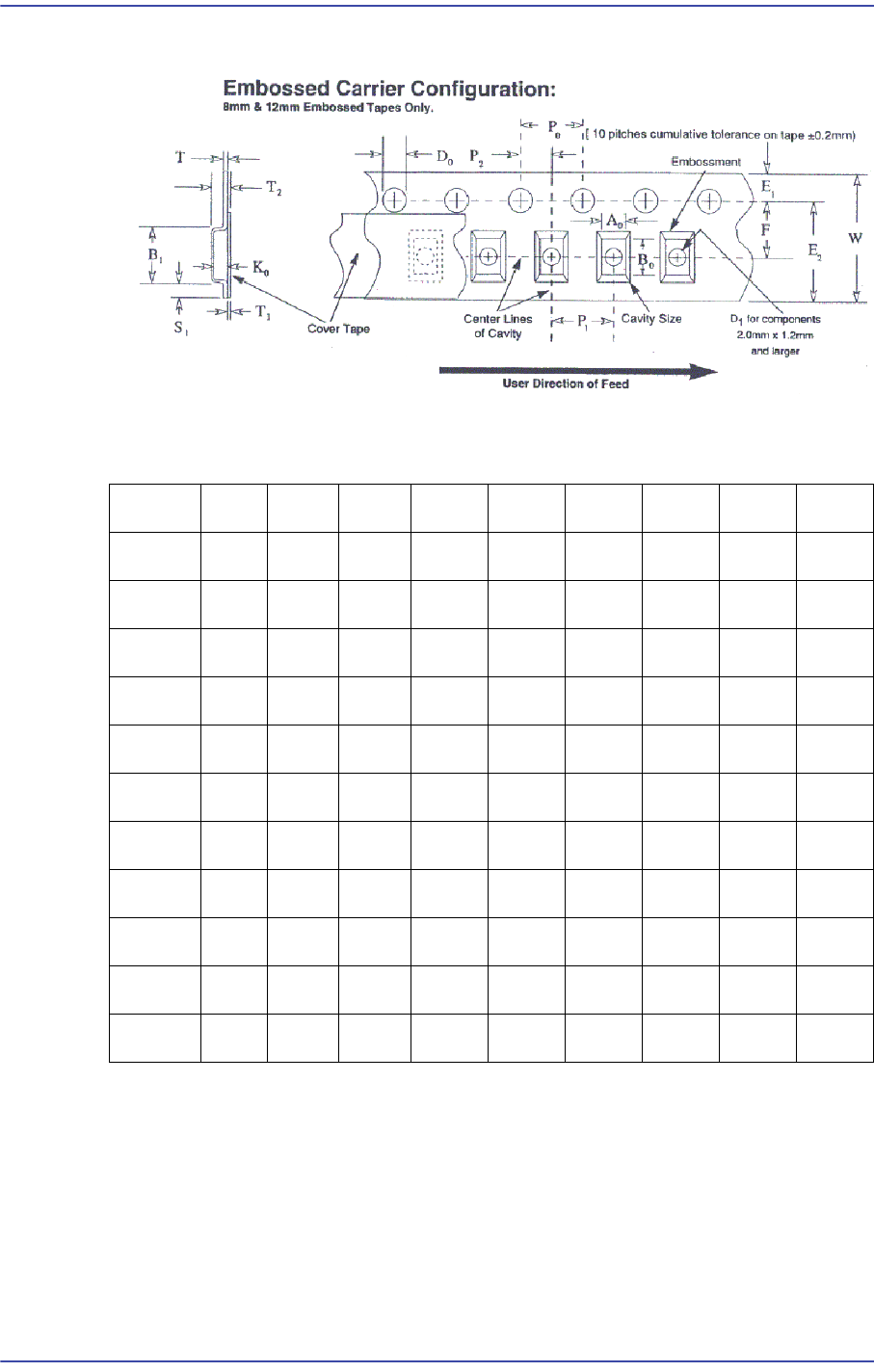

图
6.13 Embossed Carrier Tape (8/12mm)
移送间距的设定表
表
6.3
移送间距的设定表
○ :给料器缸一次驱动移送
● : 给料器缸二次驱动移送
- : 是规格之外的间距，不能设定。
节距与部件对应范围
根据Emboss 深度’A’(图 6-18)，可使用的程度不同。详细规格请详细询问本公
司的营业部署或CS公司(STS)当地代理店 (Local Agent)。
2mm 4mm 8mm 12mm 16mm 20mm 24mm 32mm 40mm
0402
○
--------
8mm 2P
○
--------
8mm 4P -
○
-------
12mm -
○○○
-----
16mm -
○○○ ○
----
24mm -
○○○○○●
--
32mm -
○○○○○●●
-
44mm -
○○○○○●●●
56mm -
○○○○○●●●
72mm -
○○○○○●●●
88mm -
○○○○○●●●
6-21
Module Function

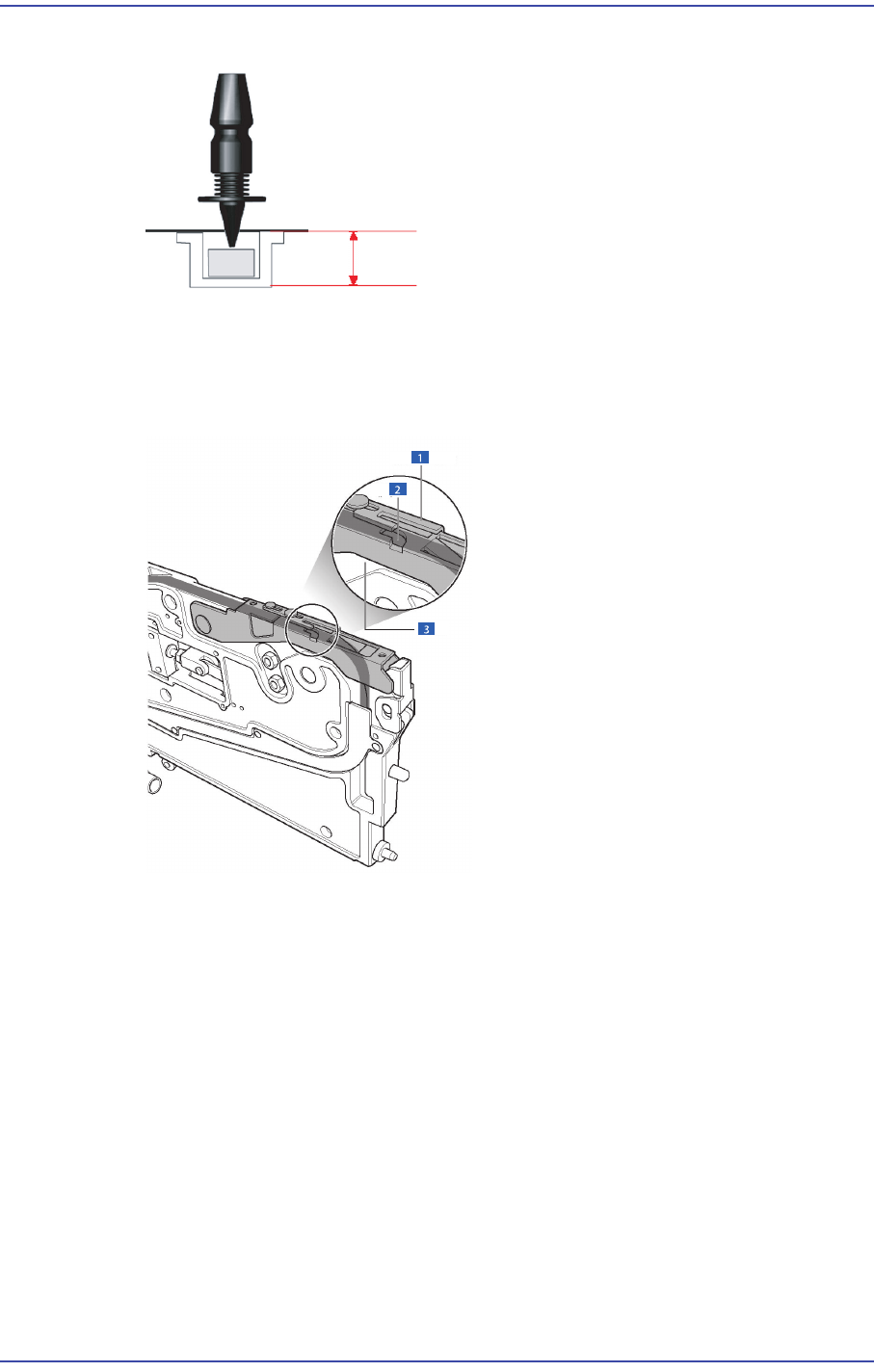

图
6.14 Emboss
SMN Tape Feeder的 Z 轴高基准面
SMN Tape Feeder的Z轴高基准面为吸附位置Tape 的下方（主机架上面）。
因此，在吸附位置Z 轴高度因部件大小和传送带的厚度取不同值。
1:
卷带导向器
2:
卷带导
3:
机架
A
