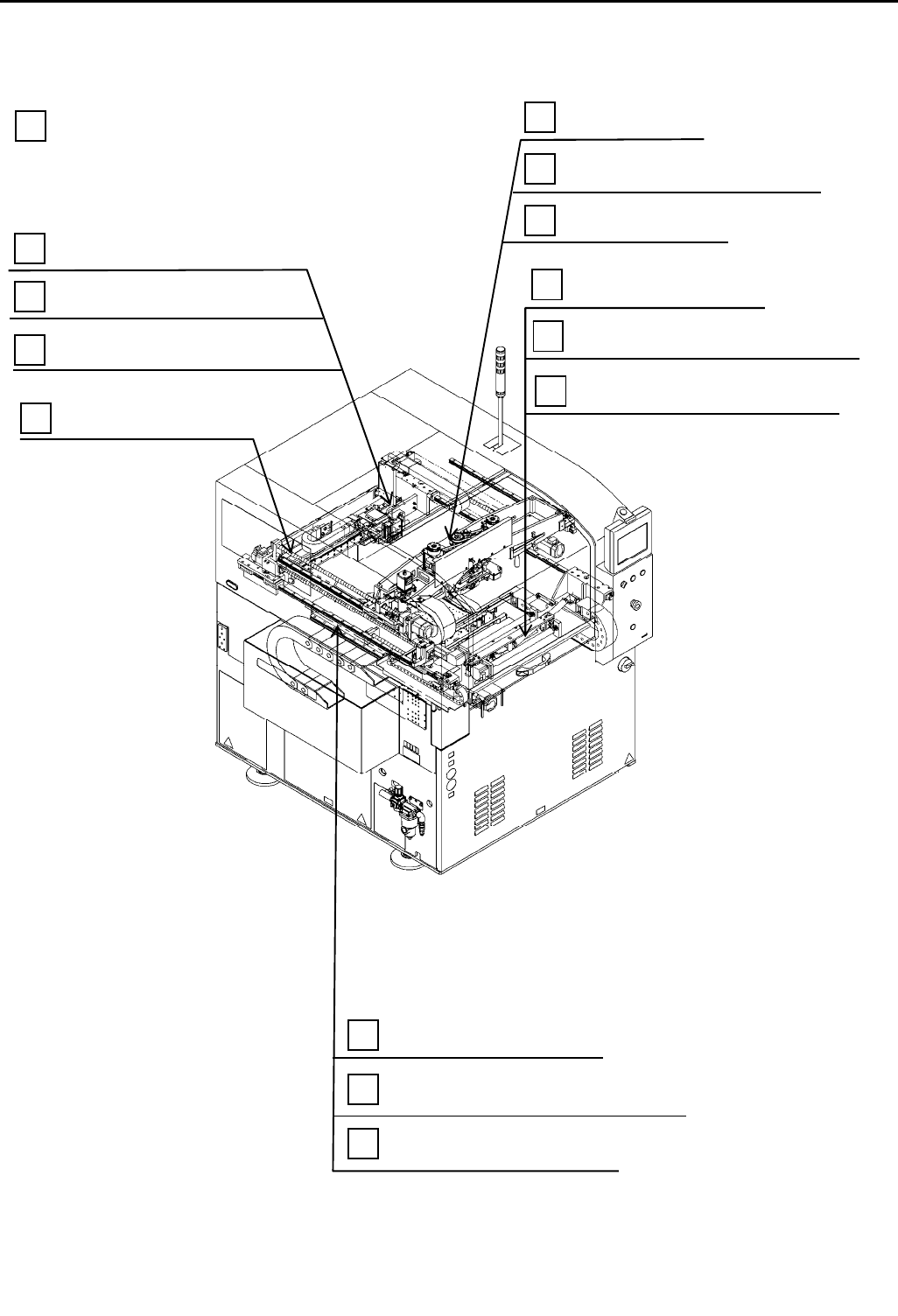

ＳＰＶ（ NM − EJP7A ／ EJP8A ） 全 体 図 ＵＮＩＴ Ｌ ＡＹＯＵＴ [ 標準仕様 STANDARD EQ UIPMENT ] [ NM − EJP7A ] [ NM − EJP8 A ] KZN7202A046B03-2 XY テーブル制御 :SPV X-Y Table(H):SPV 5 操作部制御 :SPV OPE RATI ON PARTS (H) :SP V 3 XY θテーブル :SPV XYTheta T…
ＳＰＶ（
NM
−
EJP7A
／
EJP8A
） 全体図 ＵＮＩＴ ＬＡＹＯＵＴ
[
標準仕様
STANDARD EQUIPMENT
] [
NM
−
EJP7A
] [
NM
−
EJP8A
]
KZN7202A046B03-1
銘板・警告ラベル
(
スキージヘッド
):SPV
Label(Squeegee Head):SPV
13
マスククリーニング
:SPV
Mask Cleaning:SPV
15
駆動ユニット
(Y):SPV
Drive Unit(Y):SPV
2
スキージヘッド
:SPV
Squeegee Head:SPV
12
認識駆動ユニット
:SPV
Recognition Drive Unit:SPV
9
銘板・警告ラベル
(
マスククリーニング
):SPV
Label(Mask Cleaning):SPV
16
基板位置決めリフト
:SPV
PCB POSITIONING LIFT:SPV
6
マスククリーニングユニット制御
:SPV
Mask Cleaning Unit (H):SPV
17
基板位置決めリフト制御
:SPV
PCB POSITIONING LIFT(H):SPV
8
付属品
:SPV
Accessory:SPV
18
認識ユニット制御
:SPV
Recognition Unit (H):SPV
11
銘板・警告ラベル
(
認識ユニット
):SPV
Label(Recognition Unit):SPV
10
銘板・警告ラベル
(
基板位置決めリフト
):SPV
Label(PCB Positioning Lift):SPV
7
スキージヘッド制御
:SPV
Squeegee Head (H):SPV
14
ＳＰＶ（
NM
−
EJP7A
／
EJP8A
） 全体図 ＵＮＩＴ ＬＡＹＯＵＴ
[
標準仕様
STANDARD EQUIPMENT
] [
NM
−
EJP7A
] [
NM
−
EJP8A
]
KZN7202A046B03-2
XY
テーブル制御
:SPV
X-Y Table(H):SPV
5
操作部制御
:SPV
OPERATION PARTS (H):SPV
3
XY
θテーブル
:SPV
XYTheta Table:SPV
4
アジャストボルト部
ADJUST BOLT
1
ＳＰＶ（
NM
−
EJP7A
／
EJP8A
） 全体図 ＵＮＩＴ ＬＡＹＯＵＴ
[
標準仕様
STANDARD EQUIPMENT
] [
NM
−
EJP7A
]
KZN7202A046B03-3
受電部制御
:SPV
POWER SUPPLY PART (H):SPV.
24
全体カバー制御
:SPV
WHOLE COVER(H):SPV
27
CPU BOX:SPV
CPU BOX:SPV
21
本体部制御
(Main Machine):SPV
MAIN BODY (H)(Main Machine):SPV
23
全体カバー
(
メイン機
):SPV
Whole Cover(Main Machine):SPV
25
銘板・警告ラベル
(
全体カバー・メイン機
):SPV
Label(Whole Cover-Main Machine):SPV
26
POWER UNIT(Main Machine):SPV
POWER UNIT(Main Machine):SPV
22
銘板・警告ラベル
(
本体部・メイン機
):SPV
Label(Main Body-Main Machine):SPV
20
本体部
(
メイン機
):SPV
Main Body(Main Machine):SPV
19
