Ref No. Remark s R 1 Q'ty 12 スキージヘッド:S PV Squeegee Head:SPV ｲﾗｽﾄ No. Part No. 品 名 品 番 数量 R 2 パーツリスト Kit No. キット品 番 Kit Name キット名称 MTKA000248AA Part Nam e 備 考 セクションNo. PARTS LIST Section No. R 3 SHAFT 2 1 N210142704A…

100%1 / 598
12
スキージヘッド:SPV
Squeegee Head:SPV

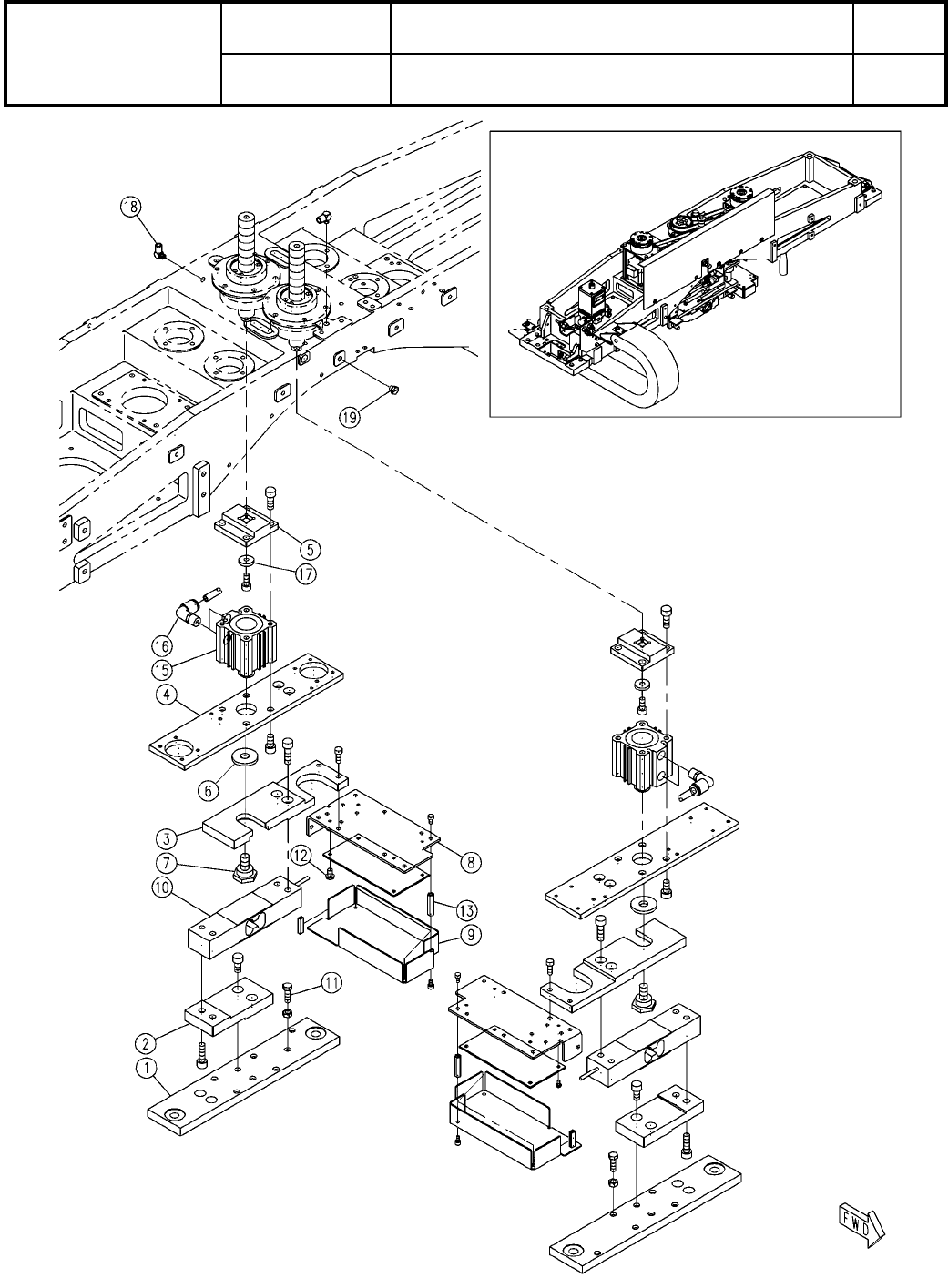

パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
MTKA000248AA
セクションNo.
PARTS LAYOUT
Section No.
-
-
S75
( KMTKA000248AA-07-1 )
Ref
No.
Remarks R
1
Q'ty
12
スキージヘッド:SPV
Squeegee Head:SPV
ｲﾗｽﾄ
No.
Part No.
品　　名品　　番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
MTKA000248AA
Part Name
備　　　考
セクションNo.
PARTS LIST
Section No.
R
3
SHAFT
2
1 N210142704AB
COLLAR
2
2 N210111548AA
PLATE
2
3 N210142710AC
WASHER
2
5 MTPB014513AA
Brake
2
6 N610120572AA Break:-F4A02
BALL-SCREW
2
7 N510058506AA BLR1616-3.6UU+124.5LC7T(32598165K000)
PULLEY
2
8 N510063298AA R101-P1007-024S-F-PK
PULLEY
2
9 N510063288AA R101-P1007-023S-F-PK
MOTOR
2
10 N510062596AA
S
A8123-9215K
SPACER
6
11 N510037917AA ASF-595E
BEARING
4
12 KXF0DX0SA00 608ZZ
BOLT
2
13 N510017489AA
Hexagon socket head cap screw M8X70-10.9 A2J (Trivalent)
NUT
2
14 N510017878AA
Hexagon nut Type-2 Best class M8-6H-4T A2J (Trivalent)
T-BELT
2
15 N510056791AA 184XL037
S76
-
-
( KMTKA000248AA-07-1 )
12
スキージヘッド:SPV
Squeegee Head:SPV
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
MTKA000248AA
セクションNo.
PARTS LAYOUT
Section No.
-
-
S77
( KMTKA000248AA-07-2 )
