SPV - 第196页
23 本体部制御(M ain Mac hine):S PV MAIN BODY (H)(M ain Machine):SPV パーツレイアウト Kit No . キット品番 Kit Name キット名称 N610168601AA セクションNo. PARTS LAYOUT Section No. - - S149 ( KN610168601AA-04 -2 )
Ref
No.
Remarks R
1
Q'ty
23
本体部制御(Main Machine):SPV
MAIN BODY (H)(Main Machine):SPV
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
N610168601AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
Pulse Motor Cntorl Board
2
1 N610079679AA
S
PMC0AH-AA
Resistor Terminal Process
2
2 N610154155AA DV0P4281-172165-1
MOTOR-DRIVER
1
3 N510056840AC
S
SD5114P-3A-A7
MOTOR-DRIVER
1
4 MTNM000060AA
S
CVD524-K-A2
MOTOR-DRIVER
2
5 N510061459AB
S
SD5114P-6A-A9
CARD-READER
1
6 MTNC000050AA
S
YD-8V76-00000001
S148
-
-
( KN610168601AA-04-1 )
23
本体部制御(Main Machine):SPV
MAIN BODY (H)(Main Machine):SPV
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
N610168601AA
セクションNo.
PARTS LAYOUT
Section No.
-
-
S149
( KN610168601AA-04-2 )
Ref
No.
Remarks R
1
Q'ty
23
本体部制御(Main Machine):SPV
MAIN BODY (H)(Main Machine):SPV
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
N610168601AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3

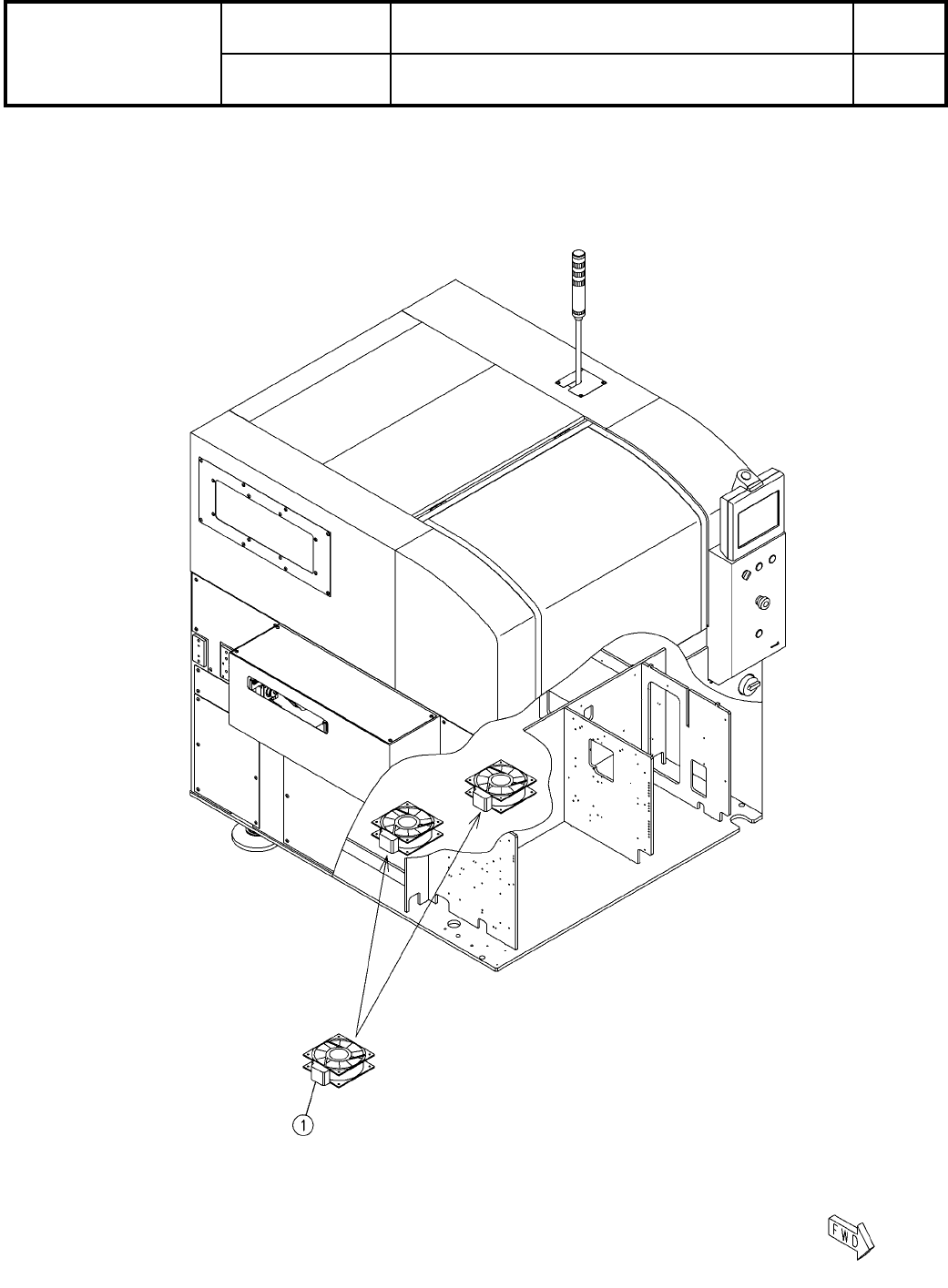

FAN(300mm)
2
1 N610142575AA
S
109-642-11A-43030-0400
S150
-
-
( KN610168601AA-04-2 )
