26 標準コンベヤーカバー (R):S PV Standard Co nveyor Cov er(R):SPV パーツレイアウト Kit No . キット品番 Kit Name キット名称 MTKA000271AA セクションNo. PARTS LAYOUT Section No. - - O71 ( KMTKA000271AA-06 )
Ref
No.
Remarks R
1
Q'ty
25
標準コンベヤー(R):SPV
Standard Conveyor(R):SPV
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
MTKA000270AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
PLATE
1
3 MTPA001943AA
PLATE
1
4 MTPA007451AA
BRACKET
1
5 MTPA006810AD
BRACKET
1
6 MTPB001062AB
BRACKET
1
7 MTPB001126AB
BRACKET
1
8 MTPB001064AA
BALL-SCREW
1
10 MTNB000013AA XSTR01204C1DFC7-400-P0
LINEAR-WAY
1
11 N510069589AA SRS15WMUUE+350LM(03097187K000)
MOTOR
1
12 N510049339AA
S
PK564PMA-A2
BEARING
2
13 KXF03G0AA00 SFB38-10
COUPLING
1
14 MTNK000971AA MSF-20-8-10
SPACER
4
15 N510019894AA ASF-440E
SPACER
4
16 KXF03W8AA00 CU-410
BOLT
1
17 N510038131AA
Hexagon head bolt Best class M6X80-6g A2-70 Full thread no marking
SENSOR
1
18 MTNS000234AA
A
EE-SX950-C2J-R 0.5M
BOLT
1
19 N510039161AA
Hexagon socket head cap screw M3X40-10.9 A2J (Trivalent) Full thread
SPACER
1
20 MTNK000972AA 3382330-90060
O70
-
-
( KMTKA000270AA-09-2 )
26

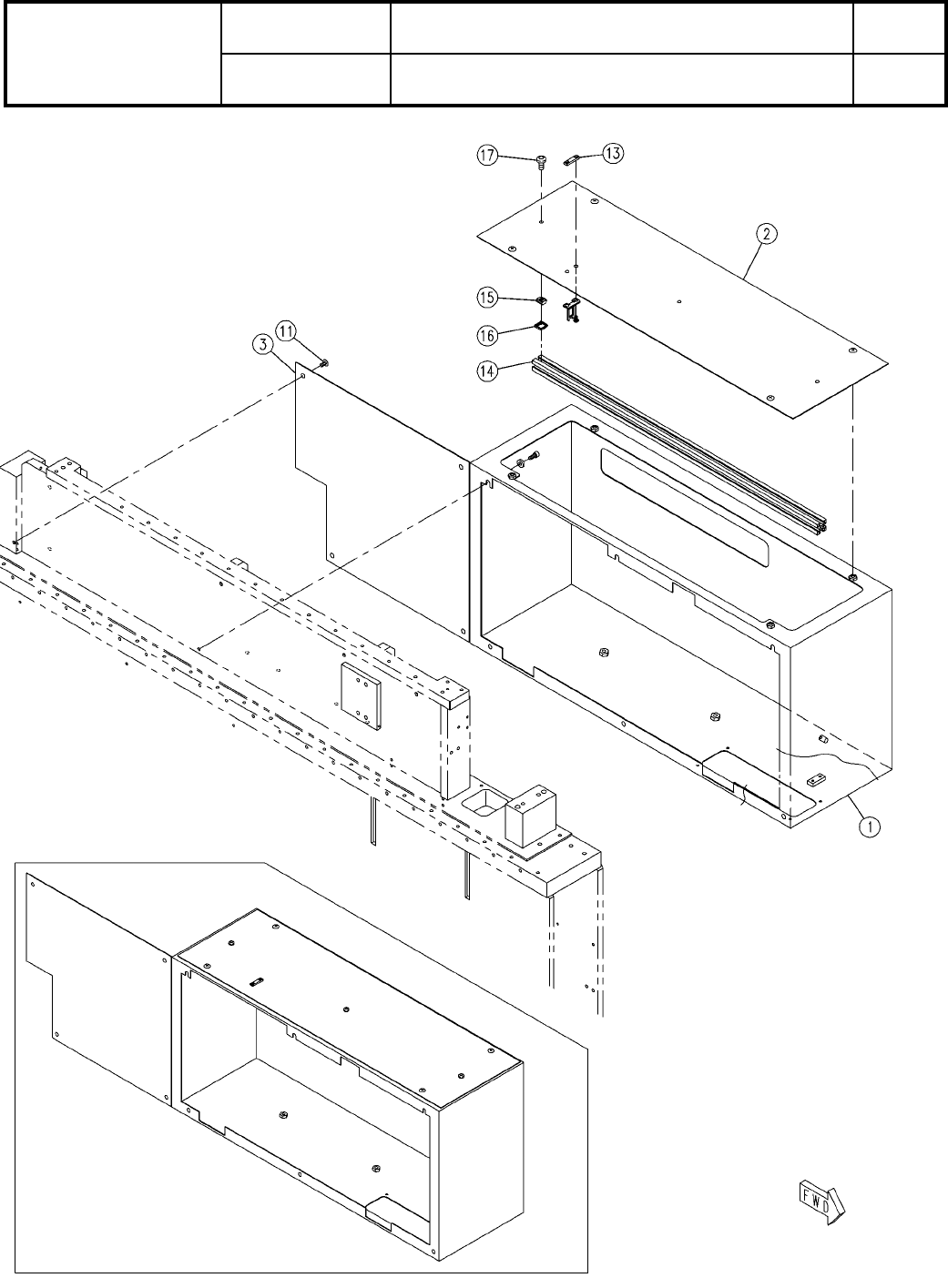

標準コンベヤーカバー(R):SPV
Standard Conveyor Cover(R):SPV
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
MTKA000271AA
セクションNo.
PARTS LAYOUT
Section No.
-
-
O71
( KMTKA000271AA-06 )
Ref
No.
Remarks R
1
Q'ty
26
標準コンベヤーカバー(R):SPV
Standard Conveyor Cover(R):SPV
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
MTKA000271AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
COVER
1
1 MTKP002789AB
COVER
1
2 MTKP002791AA
COVER
1
3 MTKP000925AB
SCREW
4
11 N510018284AA
Cross recessed Truss head machine screw M5X10-4.8 A2J (Trivalent)
NUT-PLATE
1
13 N210186760AA
FRAME
1
14 MTNK001276AA SFF-204 L=640
NUT
3
15 KXF0DWJ3A00 SFB-013
CAP
3
16 KXF0ATKAA00 SFA-905
BOLT
3
17 N510017552AA
SSS 003 Hexagon socket button head screw M5X6-10.9 A2J (Trivalent)
O72
-
-
( KMTKA000271AA-06 )
