SPV - 第314页

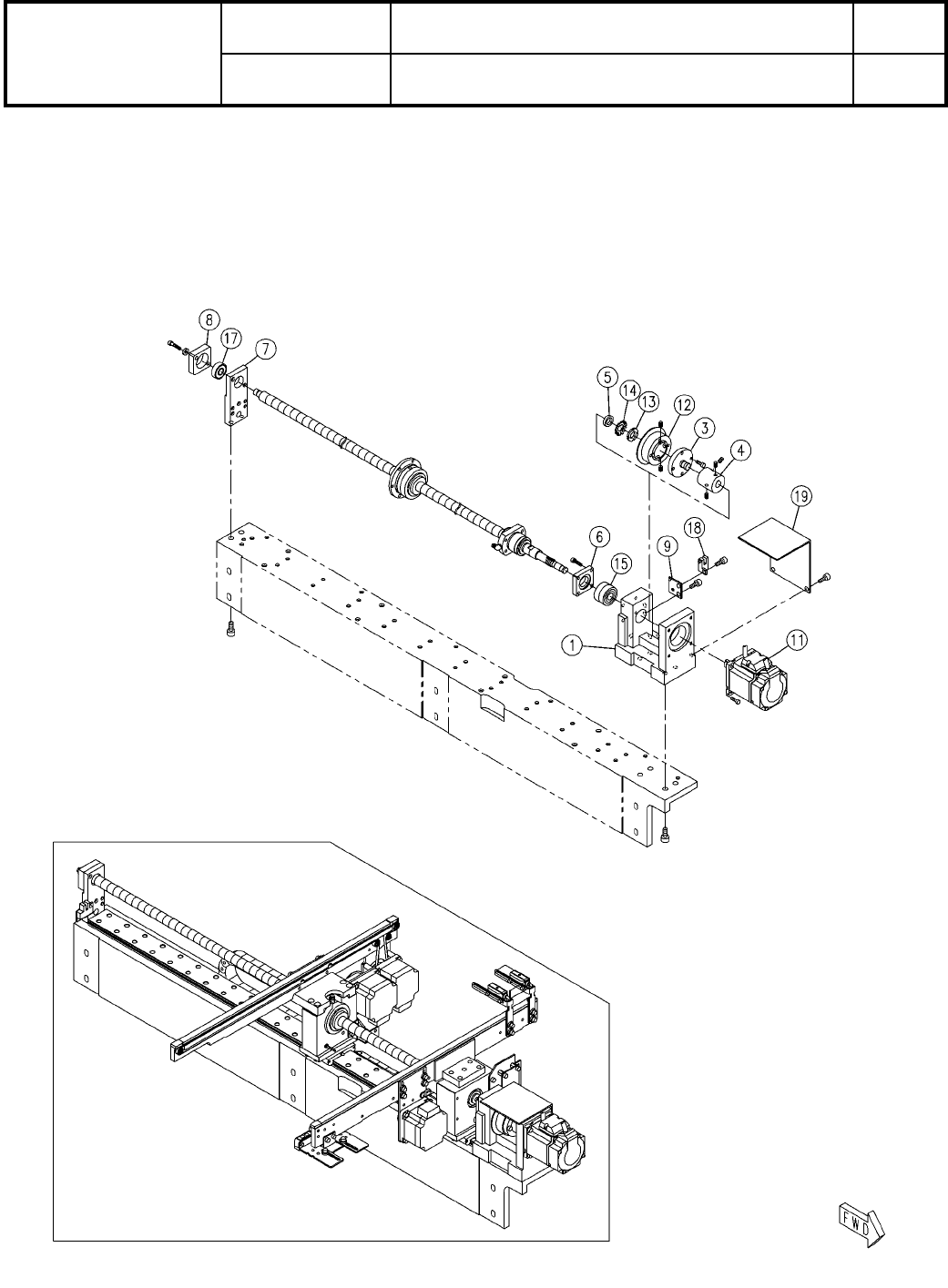

29 振分けコンベヤー(R) :SP V Distribution C onveyor(R):SPV パーツレイアウト Kit No . キット品番 Kit Name キット名称 MTKA000273AA セクションNo. PARTS LAYOUT Section No. - - O83 ( KMTKA000273AA-09 -4 )
Ref
No.
Remarks R
1
Q'ty
29
振分けコンベヤー(R):SPV
Distribution Conveyor(R):SPV
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
MTKA000273AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
JOINT
1
1 MTPA000866AC
BALL-SCREW
1
2 MTNB000211AA
BLR1616E-3.6UUGS+BLK1616-3.6GS+967LC7T(33244217K000)
C-RING
1
3 KXF04CRAA00 STW-10
MOTOR
1
4 N510049339AA
S
PK564PMA-A2
T-BELT
1
5 MTNK000982AA 300-3GT-4
PULLEY
1
6 MTNK000955AA P44-3GT-4(P1412-016)
PULLEY
1
7 MTNK000954AA P44-3GT-4(P1412-015)
GREASE-NIPPLE
1
8 N560AMT6-130 A-MT6X1-Type(M6X1)
CABLE-VEYOR
2
9 MTNW000320AA TKP25H15-30W20R28X20LINKS
SCREW
8
10 N510018180AA
Cross recessed Countersunk head machine screw M4X8-4.8 A2J (Trivale
BRACKET
2
11 MTNK001022AA TKP25H15W20-MI
BRACKET
2
12 MTNK001023AA TKP25H15W20-FO
O82
-
-
( KMTKA000273AA-09-3 )
29
振分けコンベヤー(R):SPV
Distribution Conveyor(R):SPV
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
MTKA000273AA
セクションNo.
PARTS LAYOUT
Section No.
-
-
O83
( KMTKA000273AA-09-4 )
Ref
No.
Remarks R
1
Q'ty
29
振分けコンベヤー(R):SPV
Distribution Conveyor(R):SPV
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
MTKA000273AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
BRACKET
1
1 MTKP002273AA
SHAFT
1
3 MTPA001910AA
COUPLING
1
4 MTPA001911AA
COLLAR
1
5 N210160507AA
PLATE
1
6 N210025238AA
BRACKET
1
7 MTPA001912AB
PLATE
1
8 KXFB06SZA00
BRACKET
1
9 MTPB001133AB
MOTOR
1
11 MSMD022G1S2
S
MSMD022G1S2
TORQUE-LIMITER
1
12 MTNK001059AA
S
4TC-007C(04TC-1A1827X020)
BEARING-NUT
1
13 KXF0E3M2A00 AN01
WASHER
1
14 KXF0E3LDA00 AW01
BEARING
1
15 KXF0A1QAA00 7201T2DF/GNP5
BEARING
1
17 KXF0E3BVA00 6000ZZ
SENSOR
1
18 MTNS000196AA
A
EE-SX976-C1
COVER
1
19 MTPB002818AB
O84
-
-
( KMTKA000273AA-09-4 )
