Ref No. Remark s R 1 Q'ty 46 端面サポートプレ ート(固定式):S PV End Face Support Plate (Fixation ):SPV ｲﾗｽﾄ No. Part No. 品 名 品 番 数量 R 2 パーツリスト Kit No. キット品 番 Kit Name キット名称 MTKA000282AA Part Nam e 備 考 セクションNo. PARTS LIST Section…
46

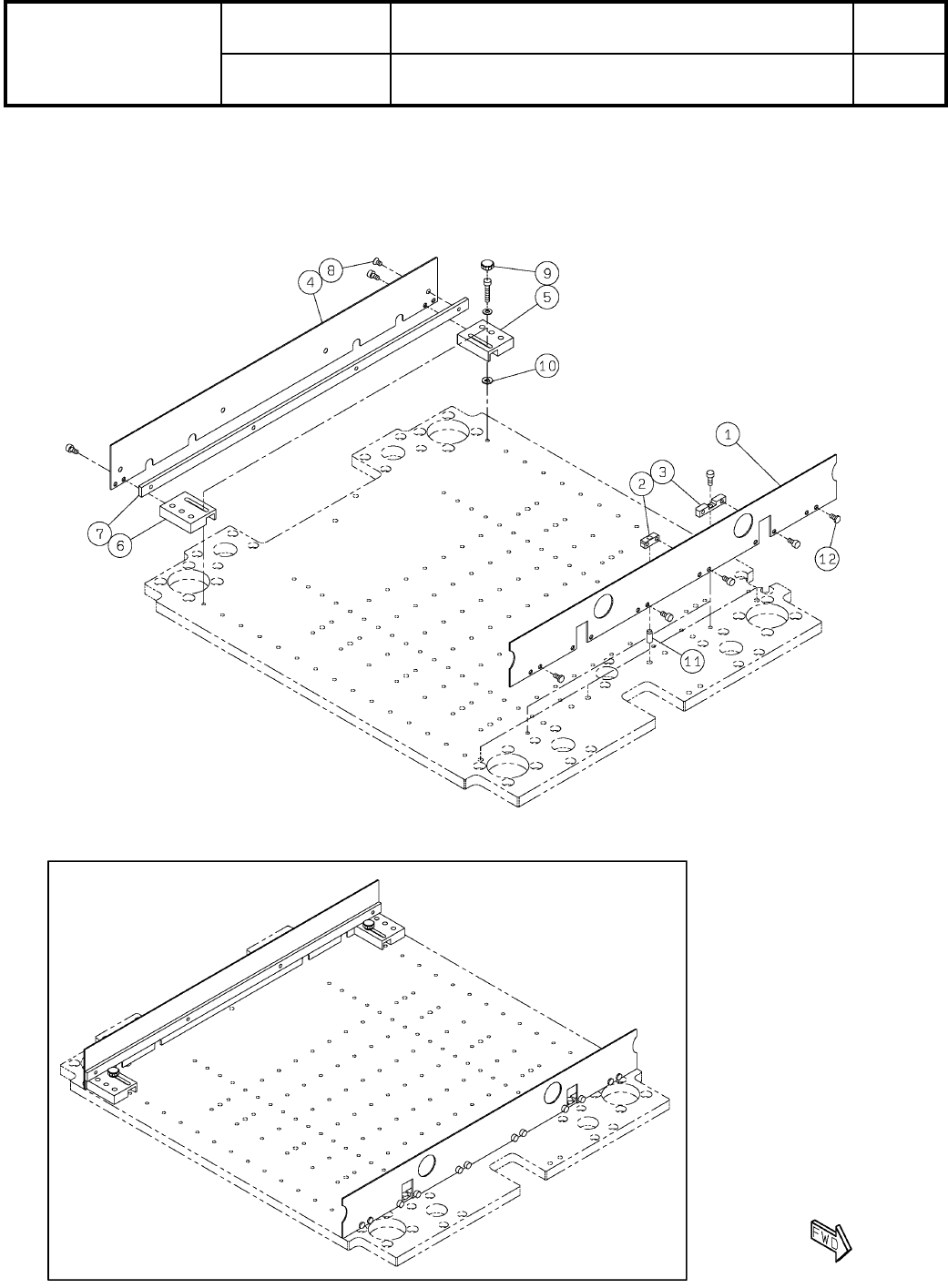

端面サポートプレート(固定式):SPV
End Face Support Plate(Fixation):SPV
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
MTKA000282AA
セクションNo.
PARTS LAYOUT
Section No.
--
O121
( KMTKA000282AA-00 )
Ref
No.
Remarks R
1
Q'ty
46
端面サポートプレート(固定式):SPV
End Face Support Plate(Fixation):SPV
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
MTKA000282AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
PLATE
1
1 MTPA002257AA
BLOCK
4
2 N210189336AA
BLOCK
2
3 N210175023AB
PLATE
1
4 MTPA002258AA
BLOCK
1
5 MTPA002259AA
BLOCK
1
6 MTPA002260AA
BAR
1
7 MTPA002261AA
SCREW
4
8 N510018156AA
Cross recessed Countersunk head machine screw M3X5-4.8 A2J (Trivale
KNOB
2
9 KXF0D9DAA00 Round knob M3 black
WASHER
2
10 KXF09HPAA00 TM-147-1
PIN
4
11 N986MMS410 MMS4-10
BOLT
4
12 N510067805AA
Ultra Low Head Cap Screw M3X6-8.8 A2J(Trivalent)
O122
--
( KMTKA000282AA-00 )
47
基板クランプ圧デジタル設定ユニット:SPV
Clamp Pressure Digital Setup Unit:SPV
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
MTKA000283AA
セクションNo.
PARTS LAYOUT
Section No.
--
O123
( KMTKA000283AA-01 )
