SPV - 第372页
52 はんだ自動供 給:SP V Solder Auto Di spensing:SPV パーツレイアウト Kit No . キット品番 Kit Name キット名称 MTKA000290AB セクションNo. PARTS LAYOUT Section No. - - O141 ( KMTKA000290AB-00 -3 )
Ref
No.
Remarks R
1
Q'ty
52
はんだ自動供給:SPV
Solder Auto Dispensing:SPV
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
MTKA000290AB
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
STOPPER
2
1 N210157527AB
PLATE
2
2 MTPA002240AA
BLOCK
1
3 MTPA001764AA
PLATE
1
4 MTPA001765AA
PLATE
1
5 MTPA002453AA
HOLDER
1
6 N210200565AC
PLATE
2
7 MTPA002241AA
BRACKET
1
8 MTPB001205AA
BRACKET
2
9 N210199752AA
CYLINDER-KIT
1
10 MTKP000673AA
LINEAR-WAY
1
11 N510067766AA 2SRS15WMUUC1E+230LM(02996018K000)
SPEED-CONTROLLER
2
12 N510069598AA DSC-6-4-IL
FILTER
1
13 N510067058AA
A
ZFC75-B
JOINT
2
14 N510066669AA KQ2L04-08A
OIL-SEAL
1
15 N510058369AA BM1222A0
JOINT
1
16 MTNP000834AA M-5HL-4-X83
PLUG
1
17 KXF02TGAA00 M-5P
SPACER
2
18 N510040627AA CF-415ZE
PIN
2
19 N986MMS410 MMS4-10
CABLE-SUPPORT
1
20 N348TA1S8 TA1S8
BOLT
1
21 N510017534AA
SSS 003 Hexagon socket button head screw M4X6-10.9 A2J (Trivalent)
BOLT
4
22 N510067782AA Low Head Cap Screw M6X16-8.8 A2J(Trivalent)
BOLT
4
23 N510017520AA
Hexagon socket button head screw M4X16-10.9 A2J (Trivalent)
O140
-
-
( KMTKA000290AB-00-2 )
52
はんだ自動供給:SPV
Solder Auto Dispensing:SPV

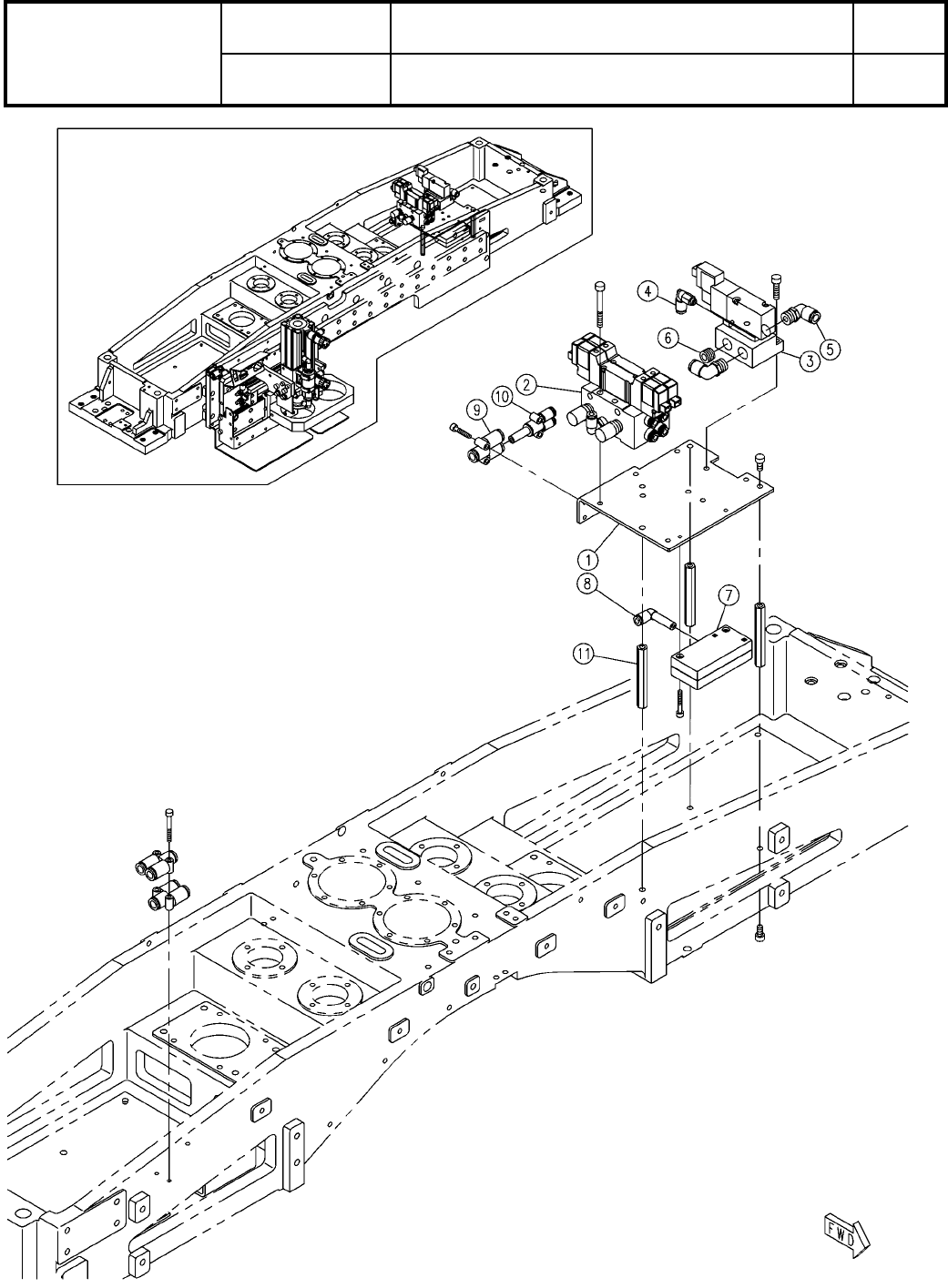

パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
MTKA000290AB
セクションNo.
PARTS LAYOUT
Section No.
-
-
O141
( KMTKA000290AB-00-3 )
Ref
No.
Remarks R
1
Q'ty
52
はんだ自動供給:SPV
Solder Auto Dispensing:SPV
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
MTKA000290AB
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
BRACKET
1
1 MTPB001238AB
MANIFOLD
1
2 MTNP000350AA VV5QZ15-02-X1095V-Q
VALVE
1
3 N510051554AA
JOINT
1
4 N510066662AA KQ2L04-M5A
JOINT
2
5 N510066470AA KQ2L06-01AS
PLUG
1
6 N433PT18-010
EJECTOR
1
7 KXF0AN1AA00 ZH10BS-06-06
JOINT
1
8 N510066792AA KQ2L04-06A
JOINT
1
9 N510066456AA KQ2U06-00A
JOINT
1
10 N510066639AA KQ2X04-06A
SPACER
3
11 N510020913AA ASF-455E
O142
-
-
( KMTKA000290AB-00-3 )
