59 高さ検出レー ザーユニット:SP V Height Detec tion Laser Unit:SPV パーツレイアウト Kit No . キット品番 Kit Name キット名称 MTKA000296AB セクションNo. PARTS LAYOUT Section No. - - O159 ( KMTKA000296AB-00 )
Ref
No.
Remarks R
1
Q'ty
58
はんだ残量検出ユニット:SPV
Remaining Solder Detection Unit:SPV
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
MTKA002716AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
PLATE
1
1 N210186893AA
BRACKET
1
2 N210186894AA
BRACKET
1
3 N210186895AA
BRACKET
1
4 N210186899AB
BRACKET
1
5 MTPB002224AB
BRACKET
1
6 MTPB002225AB
BRACKET
1
7 KXFB02ALA00
PLATE
2
8 N210168120AB
COVER
2
9 MTPB007609AA
GUIDE
2
11 N210176336AB
GUIDE
2
12 N210176335AB
BRACKET
2
13 N210186896AA
Sensor
1
14 N610149669AA Sensor
BRACKET
1
15 N510019178AA OP-73880
SCREW
4
16 N510018021AA
Cross recessed Pan head machine screw M2X10-4.8 A2J (Trivalent)
BOLT
2
17 N510017725AA
Hexagon head bolt Best class M4X12-6g 4T A2J (Trivalent)
PIN
4
20 N510020589AA MMS3-8
O158
-
-
( KMTKA002716AA-02 )
59

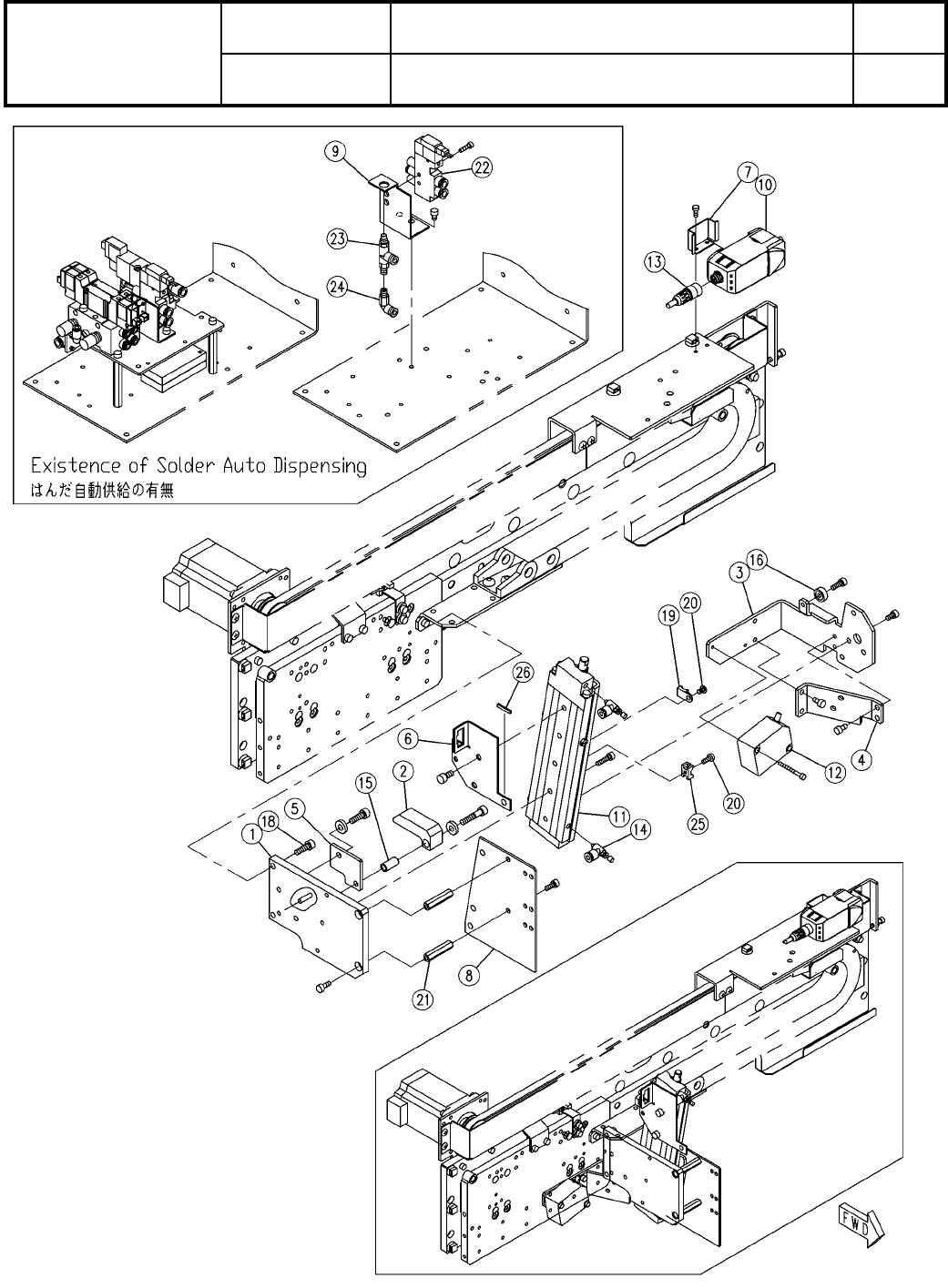

高さ検出レーザーユニット:SPV
Height Detection Laser Unit:SPV
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
MTKA000296AB
セクションNo.
PARTS LAYOUT
Section No.
-
-
O159
( KMTKA000296AB-00 )
Ref
No.
Remarks R
1
Q'ty
59
高さ検出レーザーユニット:SPV
Height Detection Laser Unit:SPV
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
MTKA000296AB
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
PLATE
1
1 MTPA001898AB
BLOCK
1
2 MTPA001899AB
BRACKET
1
3 MTPB001037AC
BRACKET
1
4 MTPB001038AA
PLATE
1
5 MTPB001039AB
BRACKET
1
6 MTPB005051AA
BRACKET
1
7 MTPB000296AA
PLATE
1
8 MTPB005285AA
BRACKET
1
9 MTPB005023AA
AMP
1
10 MTKP001599AA
CYLINDER-KIT
1
11 MTKP000672AA MXQ12A-100ZH2-M9NS-X28
SENSOR
1
12 N510064571AA
S
ZX2-LD50V
CABLE
1
13 N510064573AA ZX2-XC1R
SPEED-CONTROLLER
2
14 MTNP000243AA AS1201F-M5-04A
SPACER
1
15 N510051348AA CU-516
BEARING
1
16 KXF0BBJAA00 624ZZ
PIN
1
18 N510020598AA MMS4-15
CABLE-SUPPORT
2
19 N348TA1S8 TA1S8
BOLT
3
20 N510017534AA
SSS 003 Hexagon socket button head screw M4X6-10.9 A2J (Trivalent)
SPACER
2
21 N510029497AA ASF-445E
VALVE
1
22 N510065300AA VQZ1121-5MOZ1-C4-X553-Q
REGULATOR
1
23 KXF0CQFAA00 ARJ1020F-M5-04
JOINT
1
24 MTNP000377AA KQ2LF04-M5A
CABLE-SUPPORT
1
25 N348KR5G5T KR5G5
TRIM
1
26 KXF0DULAA00 CE-024
O160
-
-
( KMTKA000296AB-00 )
