Ref No. Remark s R 1 Q'ty 2 駆動ユニット( Y):SP V Drive Unit(Y ):SPV ｲﾗｽﾄ No. Part No. 品 名 品 番 数量 R 2 パーツリスト Kit No. キット品 番 Kit Name キット名称 MTKA000235AA Part Nam e 備 考 セクションNo. PARTS LIST Section No. R 3 BRAC KET 1 1 MTKP0…

100%1 / 598
2
駆動ユニット(Y):SPV
Drive Unit(Y):SPV

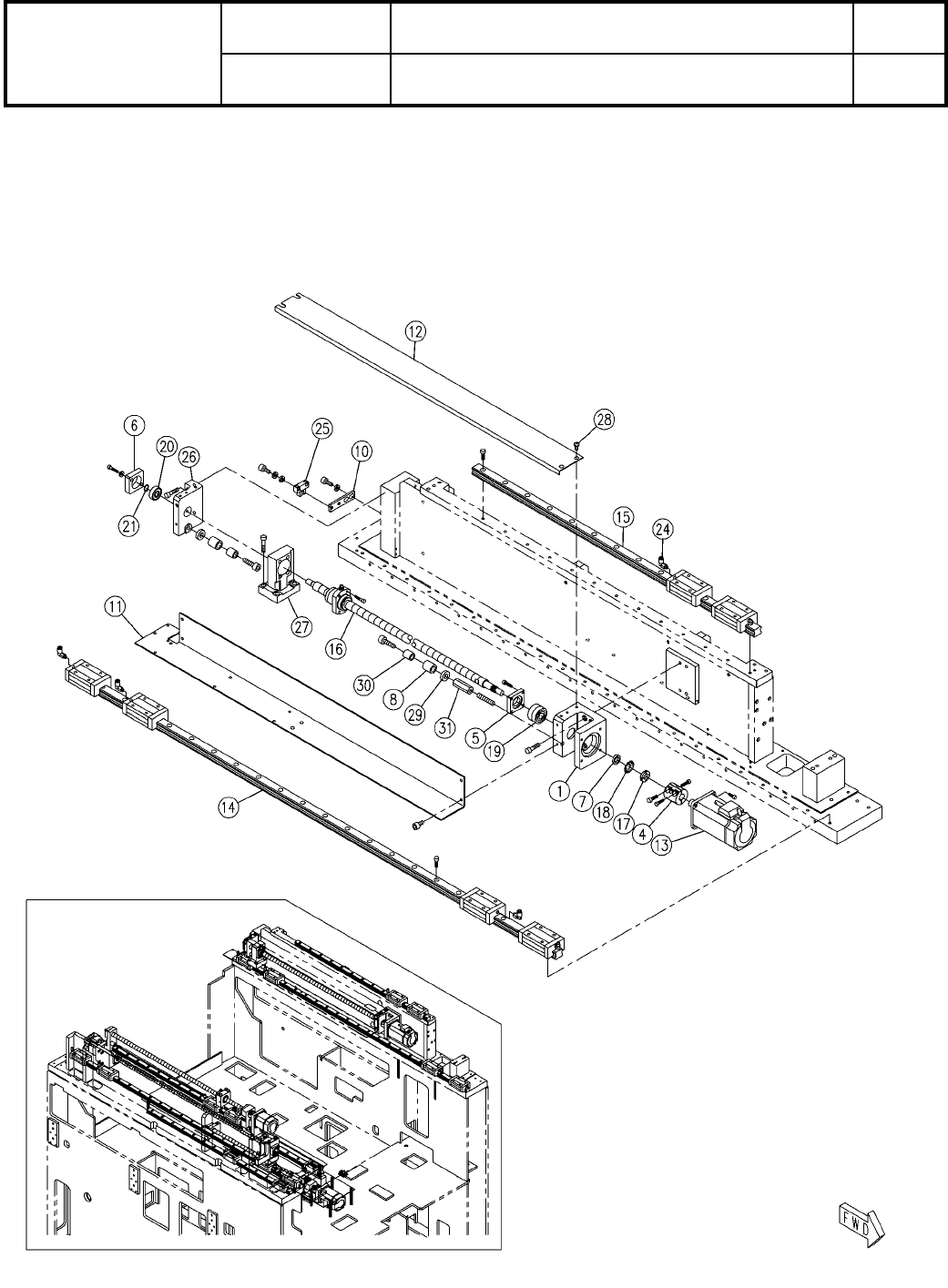

パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
MTKA000235AA
セクションNo.
PARTS LAYOUT
Section No.
-
-
S5
( KMTKA000235AA-07-2 )
Ref
No.
Remarks R
1
Q'ty
2
駆動ユニット(Y):SPV
Drive Unit(Y):SPV
ｲﾗｽﾄ
No.
Part No.
品　　名品　　番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
MTKA000235AA
Part Name
備　　　考
セクションNo.
PARTS LIST
Section No.
R
3
BRACKET
1
1 MTKP002331AA
BRACKET
1
2 MTPA001242AB
COUPLING
1
4 KXFB02W7A00
PLATE
1
5 N210025238AA
PLATE
1
6 KXFB06SZA00
COLLAR
1
7 N210160507AA
BRACKET
1
8 MTPB014502AA
COVER
1
9 MTPB000651AB
MOTOR
1
11 MSMD022G1A2
S
MSMD022G1A2
LINEAR-WAY
1
12 MTNB000221AA SHS20V2UUE/2UUC1E+1320L-II(B)(03257164G000)
BALL-SCREW
1
13 MTNB000046AA BLK1616-3.6ZZGT+974LCp5R(B)(33135208K000)
BEARING-NUT
1
14 KXF0E3M2A00 AN01
WASHER
1
15 KXF0E3LDA00 AW01
BEARING
1
16 KXF0A1QAA00 7201T2DF/GNP5
BEARING
1
17 KXF0E3BVA00 6000ZZ
C-RING
1
18 KXF04CRAA00 STW-10
JOINT
2
19 N510066663AA KQ2L04-M6A
SENSOR
1
20 N510062202AA EE-SX974-C1
SCREW
4
22 N510018282AA
Cross recessed Truss head machine screw M4X8-4.8 A2J (Trivalent)
HOLDER
1
23 MTKP002247AA
S6
-
-
( KMTKA000235AA-07-2 )
2
駆動ユニット(Y):SPV
Drive Unit(Y):SPV
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
MTKA000235AA
セクションNo.
PARTS LAYOUT
Section No.
-
-
S7
( KMTKA000235AA-07-3 )
