SPV - 第60页
4 XYθテーブ ル:SPV XYTheta Tabl e:S PV パーツレイアウト Kit No . キット品番 Kit Name キット名称 MTKA000243AA セクションNo. PARTS LAYOUT Section No. - - S15 ( KMTKA000243AA-06 -2 )
Ref
No.
Remarks R
1
Q'ty
4
XYθテーブル:SPV
XYTheta Table:SPV
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
MTKA000243AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
PLATE
1
1 MTKP000192AD
BRACKET
1
2 MTKP002354AB
COUPLING
1
3 N210039713AA
DOG
1
4 N210143135AB
PLATE
1
5 N210025238AA
BRACKET
1
6 MTPB014506AA
MOTOR
1
7 MTNM000087AA
S
PKP564FMN24B-A2
LINEAR-WAY
2
8 N510056869AA SSR20XW2UUC1E+420L-II(02523538G000)
BALL-SCREW
1
9 N510065690AA BTK1605-2.6ZZG0+148LCp5R(B)(32889844K000)
BEARING
1
10 KXF0A1QAA00 7201T2DF/GNP5
BEARING-NUT
1
11 KXF0E3M2A00 AN01
WASHER
1
12 KXF0E3LDA00 AW01
WASHER
1
13 N510020756AA KK20
JOINT
5
14 N510066663AA KQ2L04-M6A
PIN
4
15 N986MMS410 MMS4-10
PIN
1
16 KXF052NAA00 SPP4-10
SENSOR
1
17 N510062202AA EE-SX974-C1
BOLT
2
18 N510017514AA
Hexagon socket button head screw M3X8-10.9 A2J (Trivalent)
GREASE-NIPPLE
1
19 N560AMT6-130 A-MT6X1-Type(M6X1)
S14
-
-
( KMTKA000243AA-06-1 )
4
XYθテーブル:SPV
XYTheta Table:SPV

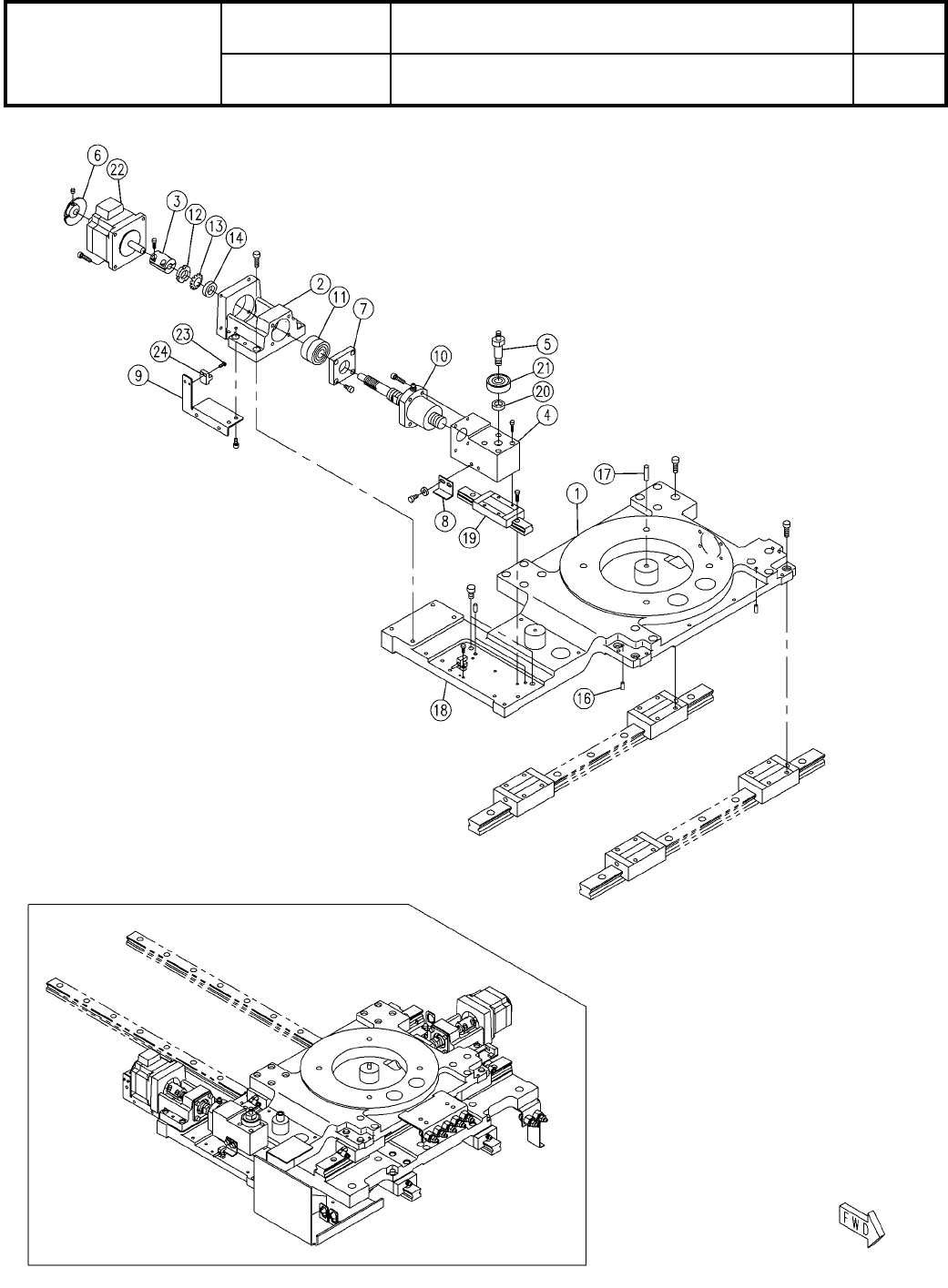

パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
MTKA000243AA
セクションNo.
PARTS LAYOUT
Section No.
-
-
S15
( KMTKA000243AA-06-2 )
Ref
No.
Remarks R
1
Q'ty
4
XYθテーブル:SPV
XYTheta Table:SPV
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
MTKA000243AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
X-TABLE
1
1 MTKP000193AC
BRACKET
1
2 MTKP002354AA
COUPLING
1
3 N210039713AA
HOLDER
1
4 MTPA000811AC
SHAFT
1
5 N210162590AA
DOG
1
6 N210143135AB
PLATE
1
7 N210025238AA
DOG
1
8 N210171502AA
BRACKET
1
9 MTPB014506AA
BALL-SCREW
1
10 N510065690AA BTK1605-2.6ZZG0+148LCp5R(B)(32889844K000)
BEARING
1
11 KXF0A1QAA00 7201T2DF/GNP5
BEARING-NUT
1
12 KXF0E3M2A00 AN01
WASHER
1
13 KXF0E3LDA00 AW01
WASHER
1
14 N510020756AA KK20
PIN
4
16 N986MMS410 MMS4-10
PIN
1
17 N510020619AA MMS6-20
SENSOR
1
18 MTNS000242AA EE-SX953-C2J-R 0.3M
LINEAR-WAY
1
19 MTNB000120AA SRS15NUUC1E+120LM(03139759K000)
WASHER
1
20 N510020766AA KK16
BEARING
1
21 KXF0E3L8A00 6200ZZCM
MOTOR
1
22 N510049340AA
S
PK564PMB-A1
BOLT
4
23 N510017513AA
SSS 003 Hexagon socket button head screw M3X6-10.9 A2J (Trivalent)
SENSOR
1
24 N510062202AA EE-SX974-C1
S16
-
-
( KMTKA000243AA-06-2 )
