基板位置決めリフト:SPV
PCB POSITIONING LIFT:SPV

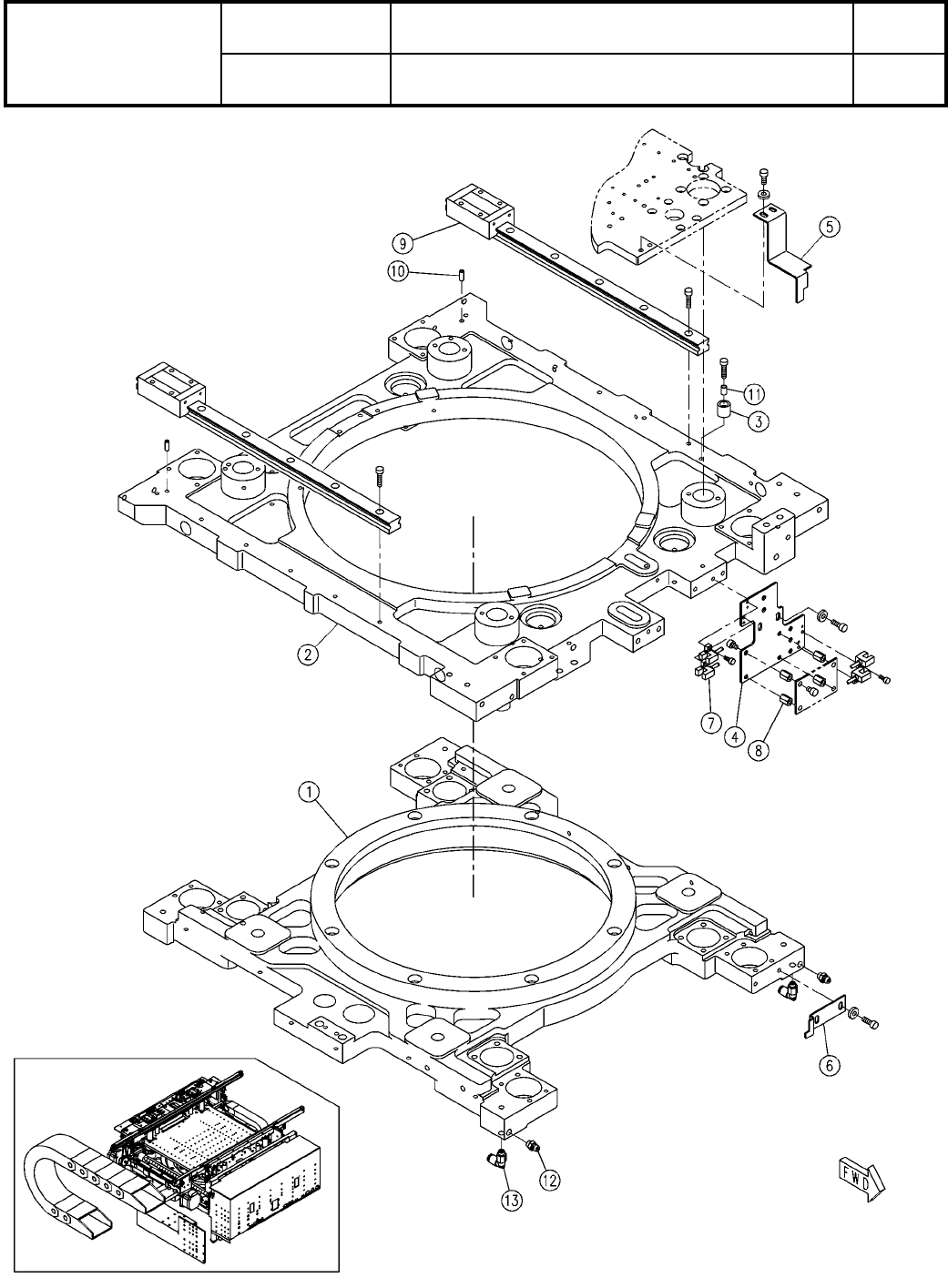

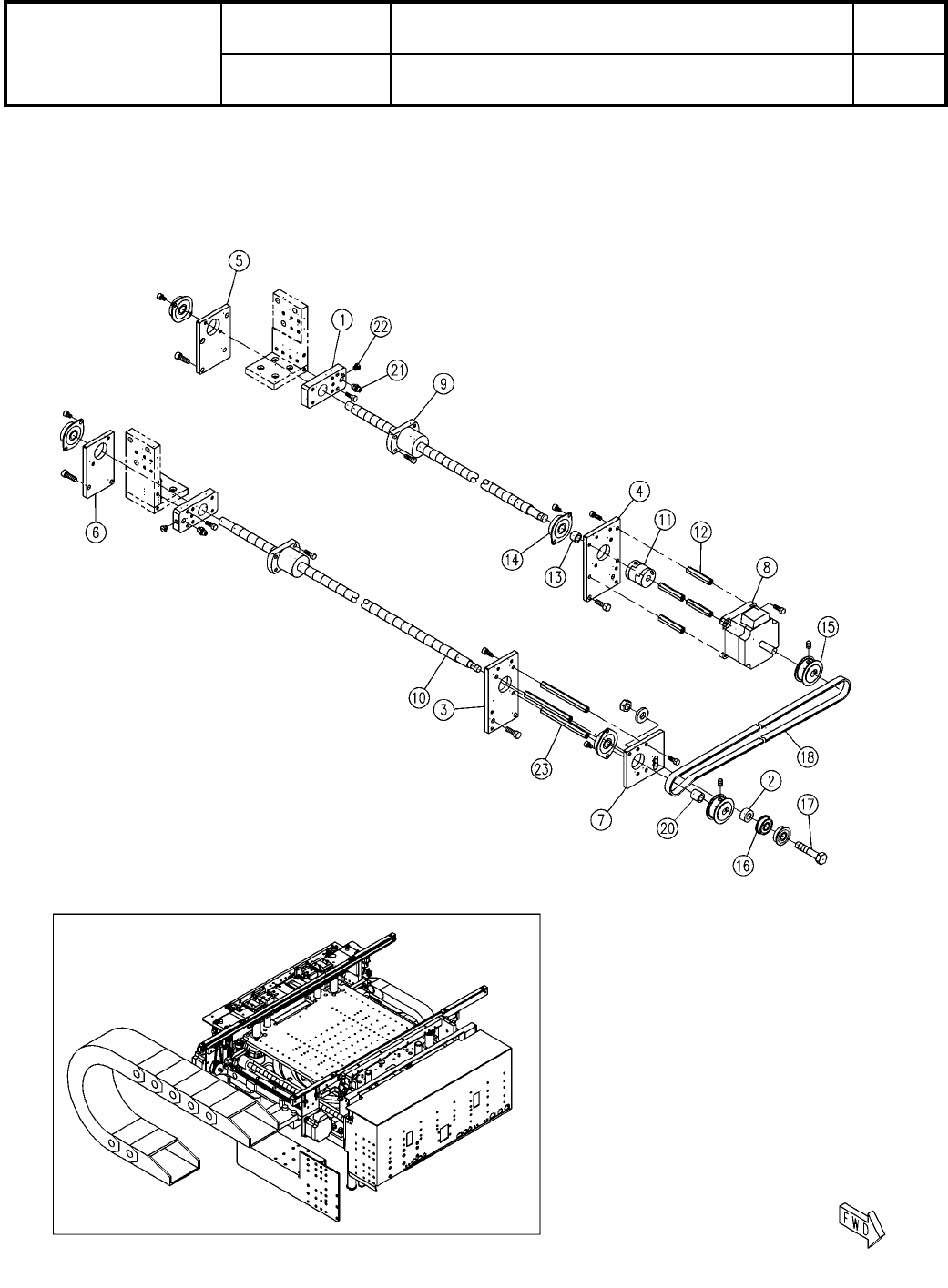

パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
MTKA000244AA
セクションNo.
PARTS LAYOUT
Section No.
-
-
S29
( KMTKA000244AA-10-5 )
Ref
No.
Remarks R
1
Q'ty
6
基板位置決めリフト:SPV
PCB POSITIONING LIFT:SPV
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
MTKA000244AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
PLATE
2
1 MTPA005095AA
COLLAR
1
2 N210160236AA
PLATE
1
3 MTPB000852AC
PLATE
1
4 MTPB000853AB
PLATE
1
5 MTPB000854AC
PLATE
1
6 MTPB000855AB
PLATE
1
7 MTPB000872AC
MOTOR
1
8 N510049340AA
S
PK564PMB-A1
BALL-SCREW
1
9 MTNB000011AA XSTR01204C1DFC7-517-P0
BALL-SCREW
1
10 MTNB000012AA XSTR01204C1DFC7-625-P0
COUPLING
1
11 N510042769AA MOL-25-PHI8XPHI10
SPACER
4
12 N510019894AA ASF-440E
SPACER
1
13 N510057025AA 3382330-90080
BEARING
4
14 KXF03G0AA00 SFB38-10
PULLEY
2
15 N510032579AA R101-KXF0DWXYA00S-F-PK
BEARING
2
16 KXF020LAA00 F608ZZMC3
BOLT
1
17 N510017780AA
Hexagon head bolt Best class M8X40-6g 4T A2J (Trivalent)
T-BELT
1
18 MTNK000188AA 364XL037
SPACER
1
20 N510057941AA 3382330-90130
GREASE-NIPPLE
2
21 N560AMT6-130 A-MT6X1-Type(M6X1)
PLUG
2
22 KXF02TGAA00 M-5P
SPACER
3
23 N510019583AA ASF-480E
S30
-
-
( KMTKA000244AA-10-5 )
