SPV - 第88页
6 基板位置決めリフ ト:SP V PCB POSITION ING LIFT:SPV パーツレイアウト Kit No . キット品番 Kit Name キット名称 MTKA000244AA セクションNo. PARTS LAYOUT Section No. - - S43 ( KMTKA000244AA-10 -12 )
Ref
No.
Remarks R
1
Q'ty
6
基板位置決めリフト:SPV
PCB POSITIONING LIFT:SPV
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
MTKA000244AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
BOLT
4
1 N210022586AA
STOPPER
4
2 N210025904AA
WASHER
4
3 MTPB014509AA
LINEAR-BUSH
4
4 N510063779AA KTBW20UU+KTBI20UUM5+LS20-340
COLLAR
4
5 N510038736AA SCST20-11
BOLT
2
6 N510057106AA
Hexagon head bolt Best class M8X16-6g 4T A2J (Trivalent) no marking
S42
-
-
( KMTKA000244AA-10-11 )
6
基板位置決めリフト:SPV
PCB POSITIONING LIFT:SPV

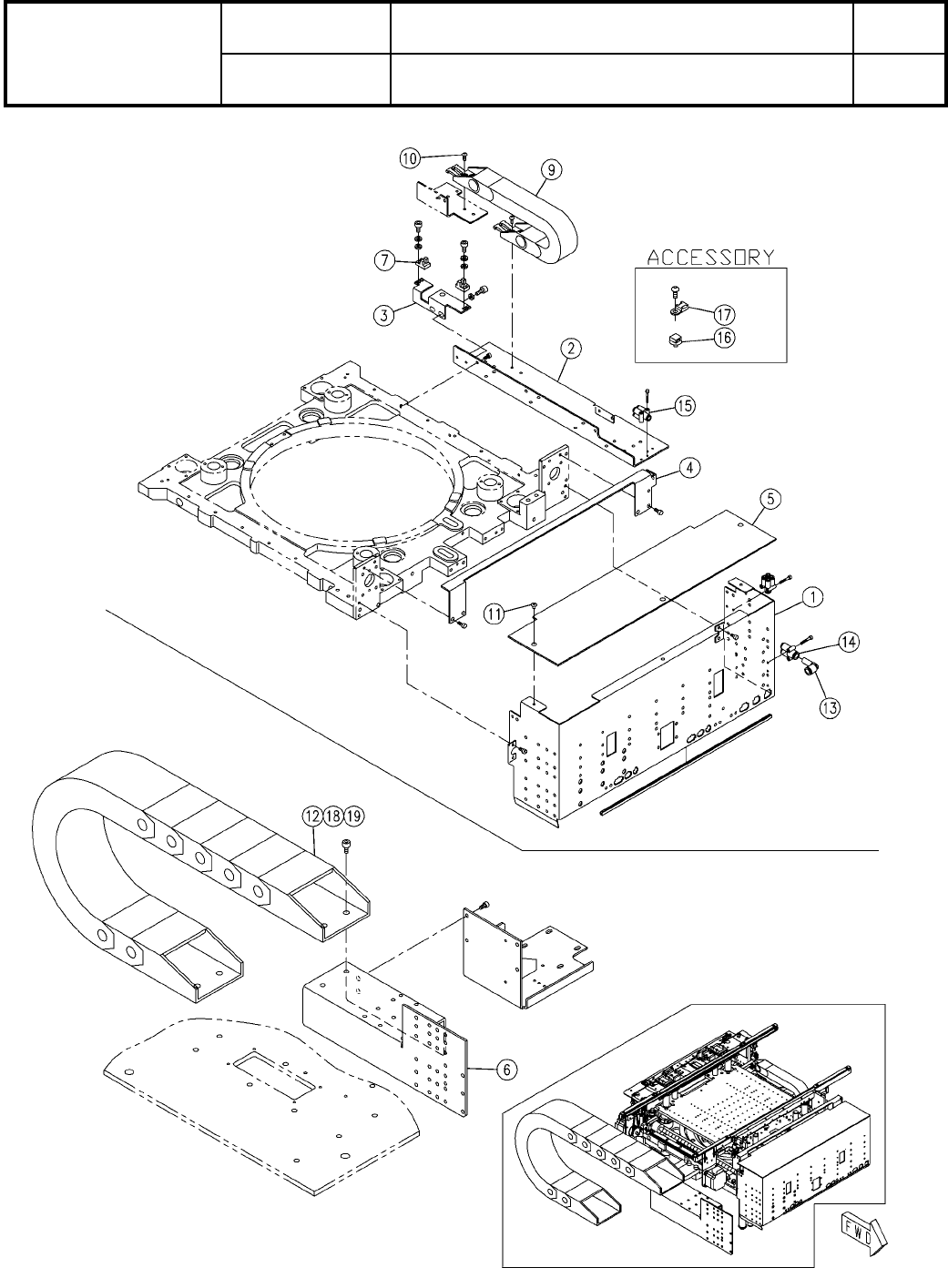

パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
MTKA000244AA
セクションNo.
PARTS LAYOUT
Section No.
-
-
S43
( KMTKA000244AA-10-12 )
Ref
No.
Remarks R
1
Q'ty
6
基板位置決めリフト:SPV
PCB POSITIONING LIFT:SPV
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
MTKA000244AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
BRACKET
1
1 MTPB000856AE
BRACKET
1
2 MTPB000857AB
BRACKET
1
3 MTPB000859AD
BRACKET
1
4 MTPB000860AD
COVER
1
5 MTPB000870AB
BRACKET
1
6 MTPB000871AD
SENSOR
2
7 N510062202AA EE-SX974-C1
CABLE-VEYOR
1
9 MTNW000041AA KP32 W25 R28 288L
BOLT
6
10 N510017536AA
SSS 003 Hexagon socket button head screw M4X8-10.9 A2J (Trivalent)
SCREW
3
11 N510018279AA
Cross recessed Truss head machine screw M4X6-4.8 A2J (Trivalent)
CABLE-VEYOR
1
12 MTNW000348AA TKP68H46-30W75R100X10LINKS
JOINT
1
13 N510066675AA KQ2L08-99A
JOINT
1
14 N510065541AA KQ2U06-08A
JOINT
2
15 N510066636AA KQ2UD04-06A
CABLE-SUPPORT
20
16 N510048517AA FT4
CABLE-SUPPORT
2
17 N348TA1S8 TA1S8
BRACKET
1
18 MTNK001086AA TKP68H46W75-MU
BRACKET
1
19 MTNK001087AA TKP68H46W75-FU
S44
-
-
( KMTKA000244AA-10-12 )
