CM602-L 参考手册 1.4 其它规格 Pa ge 1- 35 吸嘴 No. 1006 对象部品 ( 有代表性的例子 ) 形状 4X3C-208E 根据吸着部品的 组合， 需要把该吸 嘴 ( 反射板 ) 安 装在不吸着的吸 头上。 这样将会提高吸 着吸头的识别稳 定性。 < 用途 > 23 mm × 23 mm ~ 38 mm × 38 mm 的元件， 3 个吸嘴 当中 1 个安装于中 间。 38 mm × 38…
CM602-L
参考手册
1.4
其它规格
Page 1-34

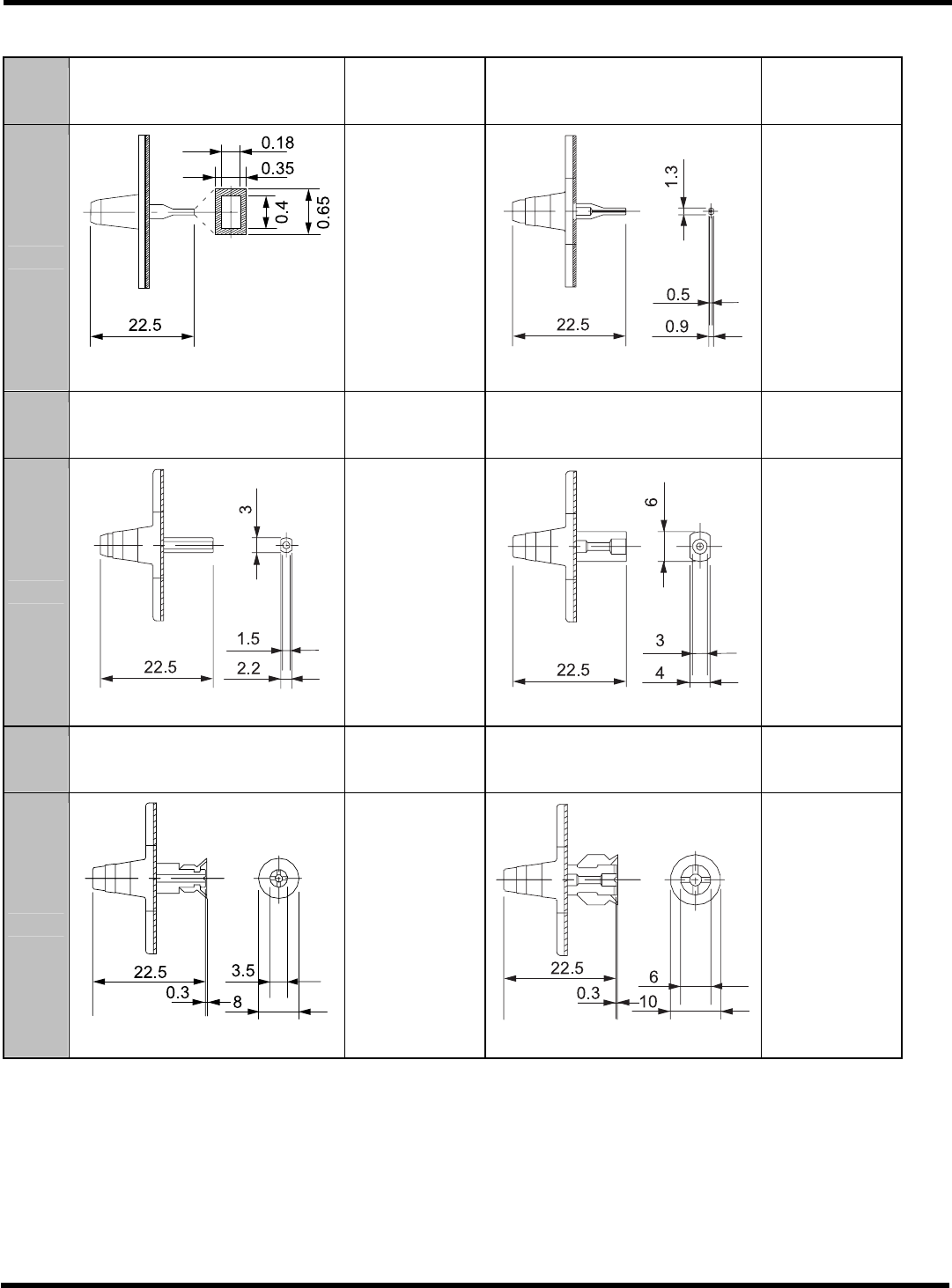

多功能吸头
: 7
种
(
单位
: mm)

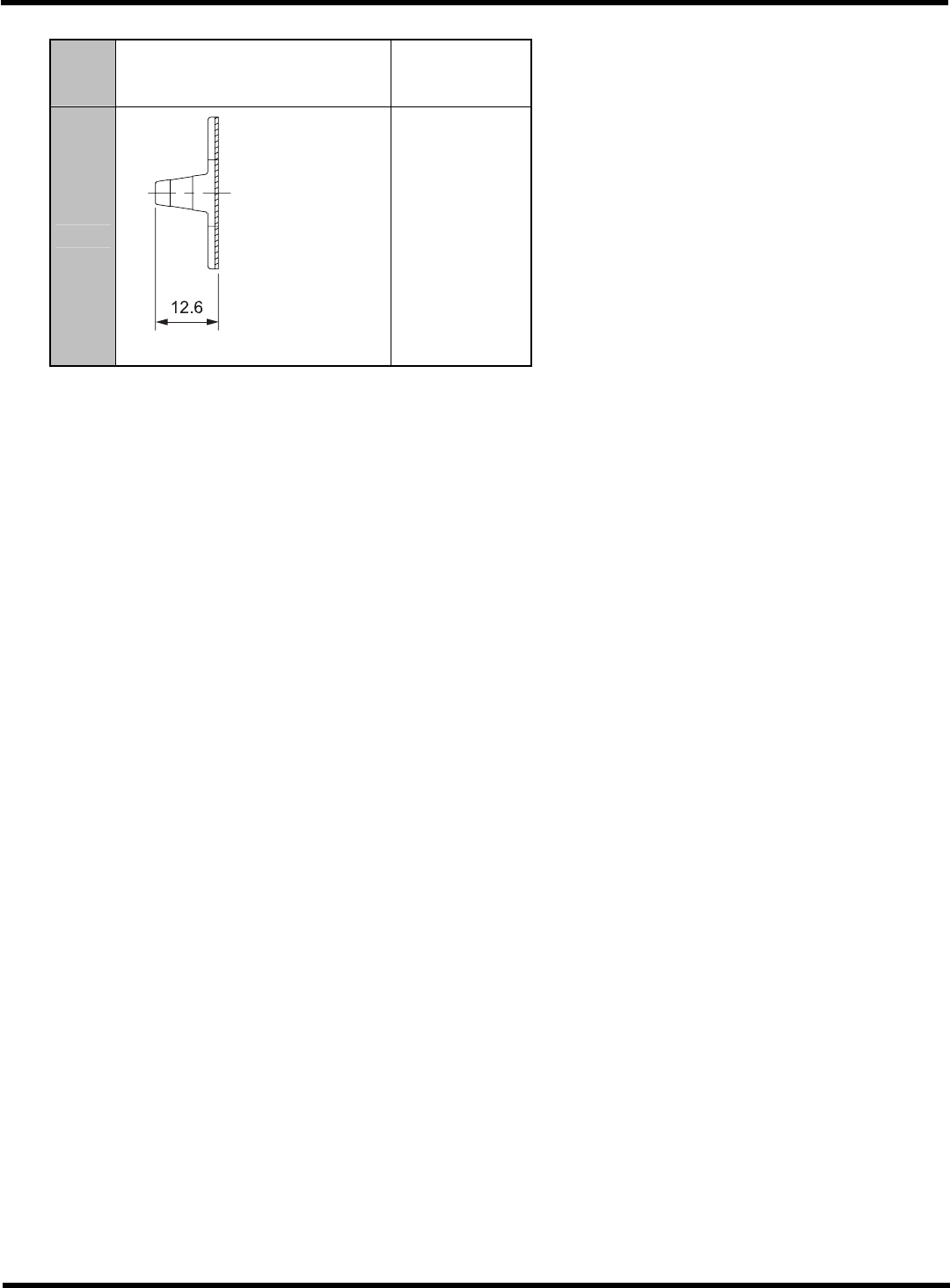

吸嘴
No.
1582
对象部品
(
有代表性的例子
)
1001
对象部品
(
有代表性的例子
)
形状
EJM6A-209E
0603R, C
4X3C-203E
1005R, C
1608R, C
2012R, C
SS-Mini Tr, Di
S-Mini Tr, Di
Mini Tr, Di
吸嘴
No.
1002
对象部品
(
有代表性的例子
)
1003
对象部品
(
有代表性的例子
)
形状
4X3C-204E
3216R, C
4532R, C
TAN-X, B, C, D
AI
电解
-A, B, C
4X3C-205E
AI
电解
-D, E, F
SOP
SOJ
PLCC
BGA
CSP
吸嘴
No.
1004
对象部品
(
有代表性的例子
)
1005
对象部品
(
有代表性的例子
)
形状
EJM4A-136E
SOP
SOJ
QFP
PLCC
BGA
EJM4A-135E
SOJ
QFP
PLCC
BGA
EJM8A-C-RMC01-A01-00
CM602-L
参考手册
1.4
其它规格
Page 1-35
吸嘴
No.
1006
对象部品
(
有代表性的例子
)
形状
4X3C-208E
根据吸着部品的
组合，需要把该吸
嘴
(
反射板
)
安
装在不吸着的吸
头上。
这样将会提高吸
着吸头的识别稳
定性。
<
用途
>
23 mm
×
23 mm ~
38 mm
×
38 mm
的元件，
3
个吸嘴
当中
1
个安装于中
间。
38 mm
×
38 mm
以上的元件，
3
个
吸嘴当中两个安装
于两侧。
EJM8A-C-RMC01-A01-00
CM602-L
参考手册
1.4
其它规格
Page 1-36

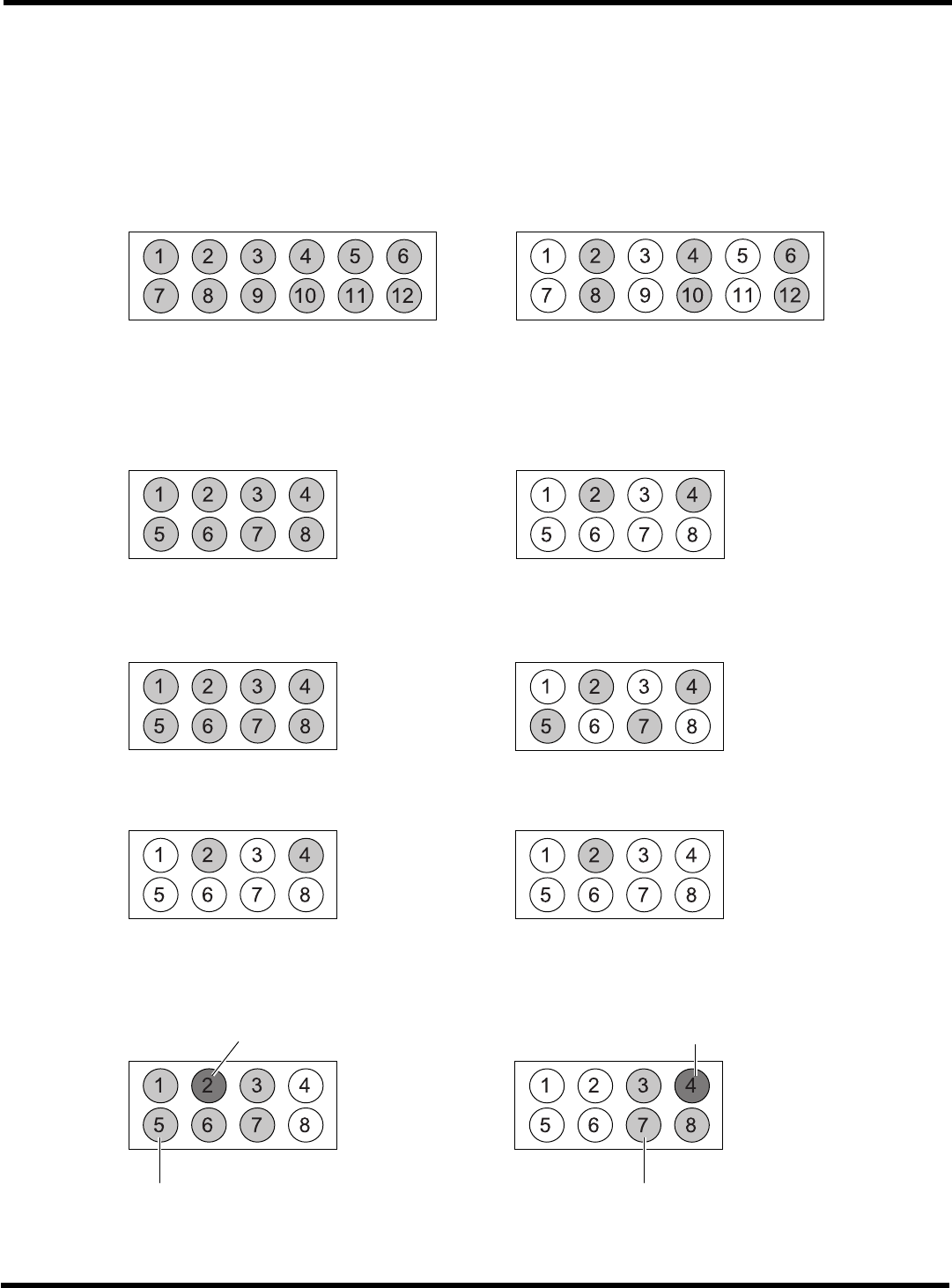

1.4.4
可以吸着的元件尺寸和吸嘴配置
各个吸头上的可吸着的元件尺寸如下所示。
图中的底纹吸嘴代表可以使用。
12
吸嘴的吸头
(
限反射识别
)
6 mm
×
6 mm
以下的元件
6 mm
×
6 mm ~ 12 mm
×
12 mm
的元件
(6
×
6
<
A
×
A
≤
12
×
12)
EJM5B-007E
EJM5B-008E
8
吸嘴的吸头
(
穿透识别
)
12 mm
×
12 mm
以下的元件
12 mm
×
12 mm ~ 24 mm
×
24 mm
的元件
(12
×
12
<
A
×
A
≤
24
×
24)
EJM5B-009E
EJM5B-010E
(
反射识别
)
12 mm
×
12 mm
以下的元件
12 mm
×
12 mm ~ 18 mm
×
18 mm
的元件
(12
×
12
<
A
×
A
≤
18
×
18)
EJM5B-009E
EJM5B-011E
18 mm
×
18 mm ~ 24 mm
×
24 mm
的元件
(18
×
18
<
A
×
A
≤
24
×
24)
24 mm
×
24 mm ~ 32 mm
×
32 mm
的元件
(24 mm
×
24 mm
<
A
×
A
≤
32 mm
×
32 mm)
EJM5B-010E
EJM5B-012E
∗
吸着超过
18 mm
×
18 mm
的元件时，在相邻的吸头上需准备有
6 mm
以下吸嘴径的识别用吸嘴。
吸着吸嘴
: 2
吸着吸嘴
: 4
EJM5B-061E
EJM5B-062E
识别用吸嘴
: 1, 3, 5, 6, 7
识别用吸嘴
: 3, 7, 8
EJM8A-C-RMC01-A01-00
