CM602-L 参考手册 1.1 各部的名称和功能 Page 1-4 2. 后视图 No. 装置名称 功能 数量 参照 状况显示灯 (3 段信号塔 ) 显示本机的运转状态， 运转中如果发生异 常， 报警器鸣响报警。 用音 量调节钮调节 报警器的音量。 1 下述 调节器旋钮 ( 盖内侧 ) 调整供给气压。 1 操作手册 工作台显示灯 EJM4A -019P 出现部品用完或者故障 的工作台的显 示 灯闪烁。 自动运转中 ·灭灯 …
CM602-L
参考手册
1.1
各部的名称和功能
Page 1-3
1.1.2
操作装置
1.
正视图
∗
紧急停止按钮、彩色接触面板、操作面板、伺服开关都在后面也存在同一数量。
No.
装置名称
功能
数量
参照
彩色接触面板
EJM4A-412E
进行本机的操作。
2
操作手册
伺服开关
把伺服系的动力置于
ON/OFF
。
2
操作手册
操作面板
STOP
UNLOCK
STEP
START
LIGHT ON
SELECT
KEY LOCK BACK LIGHT OFF
进行本机的启动、停止等操作。
2
操作手册
软驱
(
盖内侧
)
进行程序数据的读取、写入。
1
·程序手册
·关于软盘的使用方法
紧急停止按钮
按此按钮，将紧急停止。
2
安全注意事项
电源开关
将本机的电源及空气源置于
ON/OFF
。
(
将电源开关置于
OFF (O)
，空气也将会
连动变为
OFF
。
)
1
安全注意事项
EJM8A-C-RMC01-A01-00
EJM4
A
-
A
A01
1
2
3
4
5
6
CM602-L
参考手册
1.1
各部的名称和功能
Page 1-4

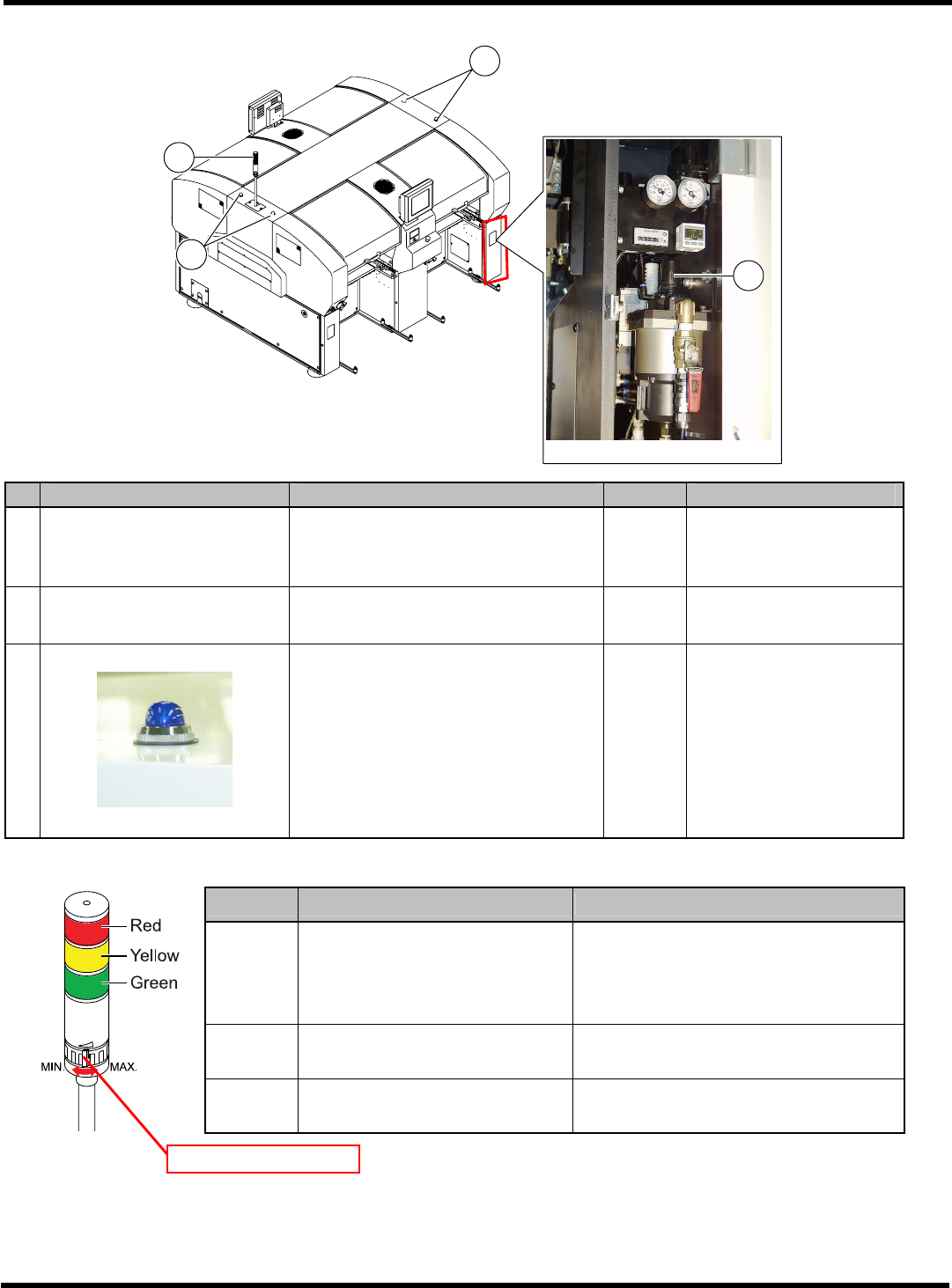

2.
后视图
No.
装置名称
功能
数量
参照
状况显示灯
(3
段信号塔
)
显示本机的运转状态，运转中如果发生异
常，报警器鸣响报警。用音量调节钮调节
报警器的音量。
1
下述
调节器旋钮
(
盖内侧
)
调整供给气压。
1
操作手册
工作台显示灯
EJM4A-019P
出现部品用完或者故障的工作台的显示
灯闪烁。
自动运转中
·灭灯
:
正常动作中
·亮灯
:
部品用完
·闪烁
:
部品用完报警
示教时
·亮灯
:
动作中
4
状况显示灯
(3
段信号塔
)
详细说明
颜色
状态
表示内容
故障内容
红·闪烁
(Red)
不可继续的故障
(
紧急停止
)
·紧急停止
·电机等的轴异常
·气压低下
·基板搬送故障
黄·闪烁
(Yellow)
可继续的故障或者报警
暂时
/
循环停止、材料用完
绿·亮灯
(Green)
自动运转中、机器调整动作中
正常动作中
EJM8A-C-RMC01-A01-00
EJM4A-122E
音量调节钮
4Z4C-AB01
3
1
3
EJM4A-062P
2
CM602-L
参考手册
1.1
各部的名称和功能
Page 1-5
1.1.3
主要装置
No.
装置名称
功能
数量
基板传送带
L, R
4Z4C-030TC0AA
4Z4C-030UC0AA
搬入·搬出基板的装置。
实装中，从
Y
、
Z
方向夹住并固定基
板，保持到实装位置。
L
侧、
R
侧
各有
1
个
线路照相机
4Z4C-161DC1AA
是用来识别部品的照相机。
可以识别所有部品
(
微小部品、大型
异型部品
)
。
4
吸嘴交换器
多功能吸头
4ZTC-050NC1AA
高速吸头
(12
吸嘴
)
通用吸头
(8
吸嘴
)
EJM4A-153E00. 4ZTC-050MC1AA
当变更生产基板时，将会自动交换吸
嘴。
∗
用在通用吸头
(8
个吸嘴
)
和多功
能吸头的吸嘴交换器均为标准规
格。
∗
用在高速吸头
(12
个吸嘴
)
的吸
嘴交换器为选购件。
4
EJM8A-C-RMC01-A01-00
EJM4A-112E
2
2
3
3
1
1
