Ref No. Remark s R 1 Q'ty 1-C 本体部 Mai n B od y ｲﾗｽﾄ No. Part No. 品 名 品番 数量 R 2 パーツリスト Kit N o . キット 品 番 Kit Name キット名称 N610090756AA Part Nam e 備 考 ｾｸｼｮﾝN o. PARTS LIST Section No. R 3 COVER 1 1 N210035324AC COVER 1 …

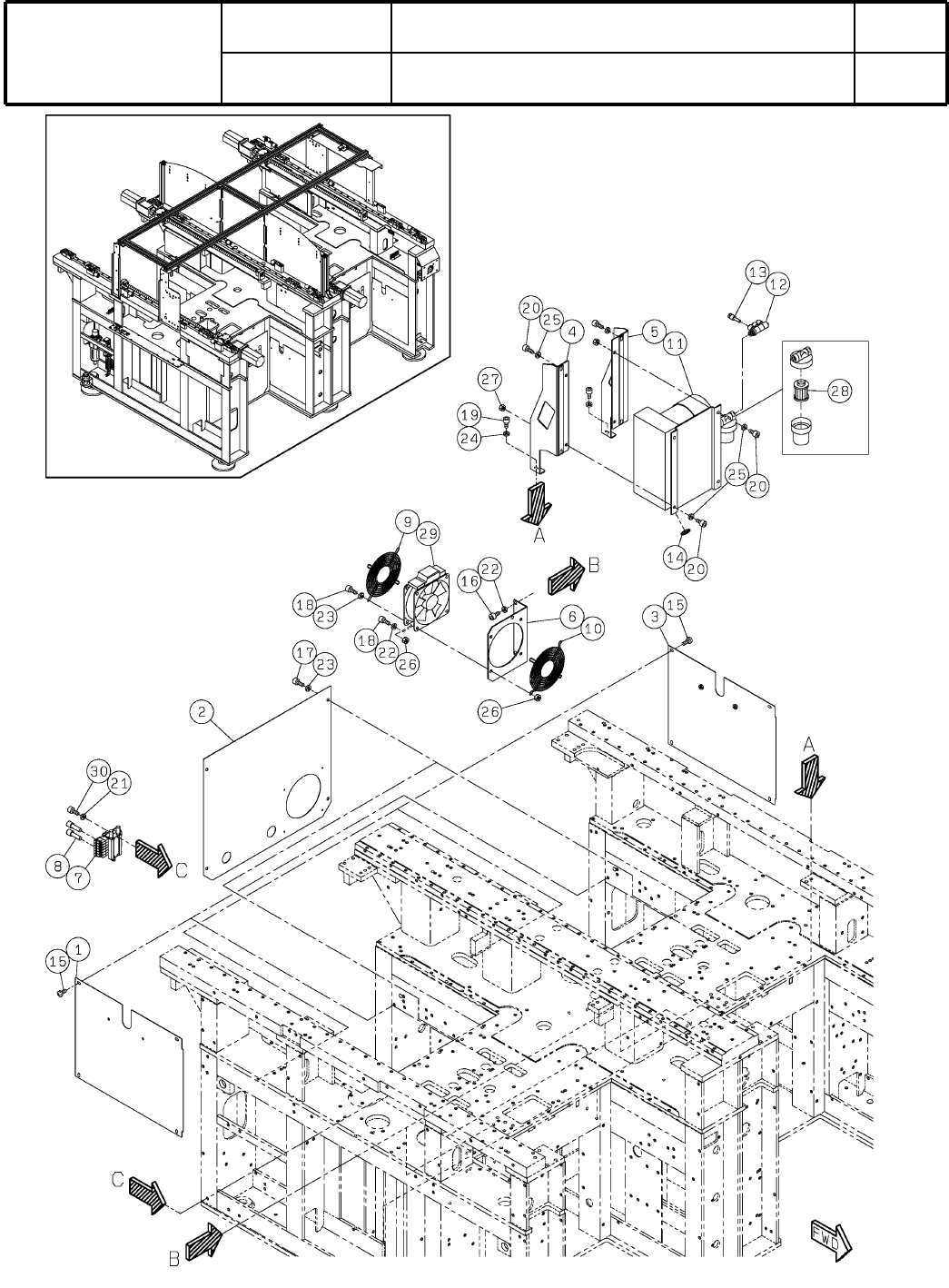

1-C
本体部
Main Body
パーツレイアウト
Kit No.
キット品
番
Kit Name
キット名称
N610090756AA
ｾｸｼｮﾝNo.
PARTS LAYOUT
Section No.
--
M5
( KN610090756AA-11-3 )
Ref
No.
Remarks
R
1
Q'ty
1-C
本体部
Main Body
ｲﾗｽﾄ
No.
Part No.
品 名品番 数量
R
2
パーツリスト
Kit N
o
.
キット品
番
Kit Name
キット名称
N610090756AA
Part Name
備 考
ｾｸｼｮﾝNo.
PARTS LIST
Section No.
R
3
COVER
1
1 N210035324AC
COVER
1
2 N210035326AC
DUCT
1
3 N210022763AC
DUCT
1
4 N210022764AC
COVER
2
5 N210043244AC
COVER
2
6 N210035317AC
COVER
2
7 N210035321AC
FILTER
2
8 KXF0DKLAA00 PS/300(DA 0DKLA)
SCREW
16
9 N510018303AA
Cross recessed Truss head machine screw M5X8-4.8 A2S(Trivalent)
BOLT
6
10 N510017381AA
Hexagon socket head cap screw M4X8-10.9 A2J (Trivalent)
BOLT
8
11 N510017344AA
Hexagon socket head cap screw M4X10-10.9 A2J (Trivalent)
BOLT
12
12 N510017390AA
Hexagon socket head cap screw M5X12-10.9 A2J (Trivalent)
BOLT
7
13 N510017428AA
Hexagon socket head cap screw M6X12-10.9 A2J (Trivalent)
WASHER
14
14 N510020099AA Thick washer for M4
WASHER
12
15 N510020100AA Thick washer for M5
WASHER
7
16 N510020101AA Thick washer for M6
COVER
1
17 N210045462AA
COVER
1
18 N210045463AA
BRACKET
1
19 N210045345AA
COVER
1
20 N210049614AB
M6
--
( KN610090756AA-11-3 )
1-D
本体部
Main Body
パーツレイアウト
Kit No.
キット品
番
Kit Name
キット名称
N610090756AA
ｾｸｼｮﾝNo.
PARTS LAYOUT
Section No.
--
M7
( KN610090756AA-11-4 )
