Ref No. Remark s R 1 Q'ty 1-H 本体部 Mai n B od y ｲﾗｽﾄ No. Part No. 品 名 品番 数量 R 2 パーツリスト Kit N o . キット 品 番 Kit Name キット名称 N610090756AA Part Nam e 備 考 ｾｸｼｮﾝN o. PARTS LIST Section No. R 3 COVER 1 1 N210022722AB COVER 1 …

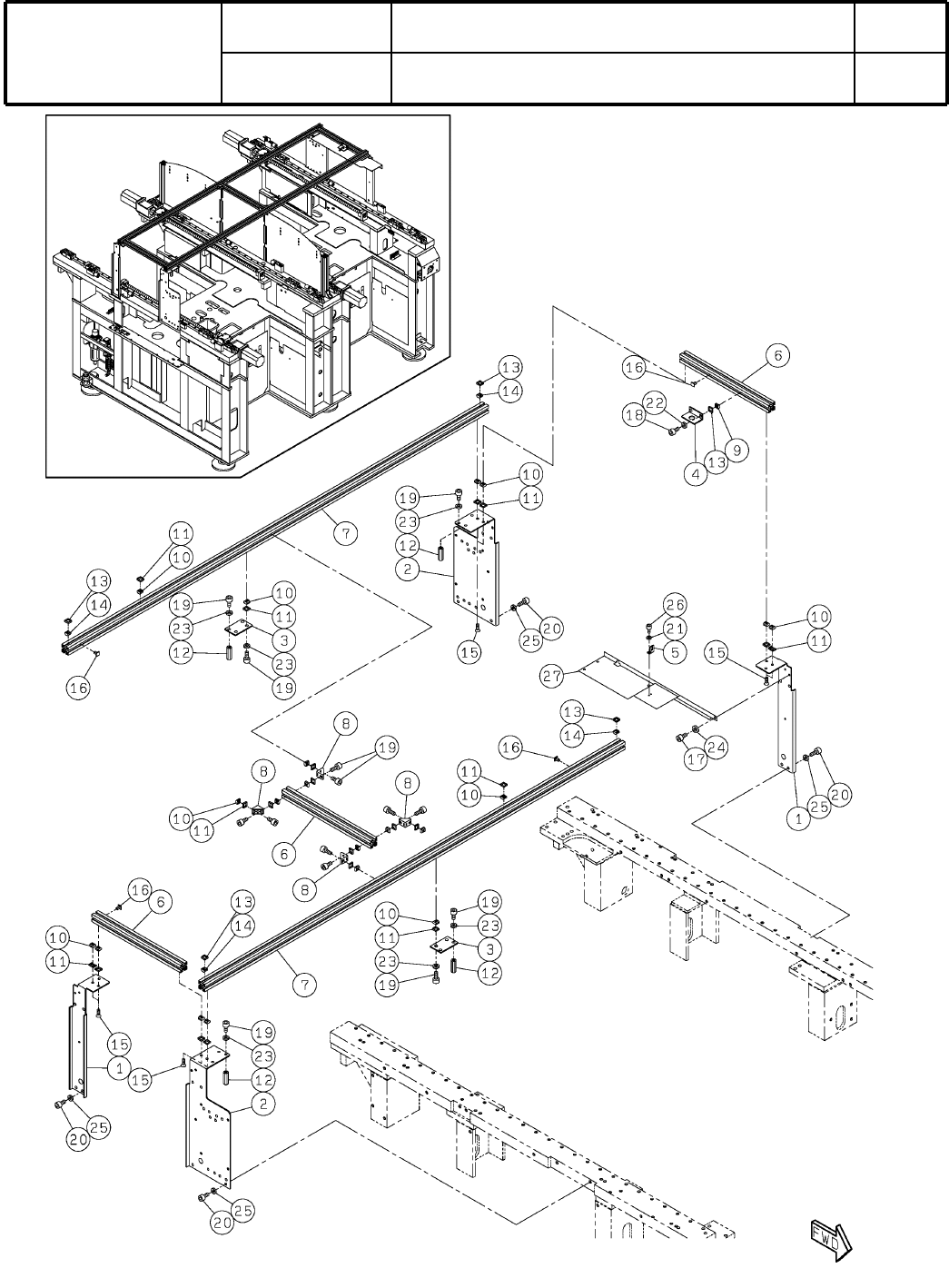

1-H
本体部
Main Body
パーツレイアウト
Kit No.
キット品
番
Kit Name
キット名称
N610090756AA
ｾｸｼｮﾝNo.
PARTS LAYOUT
Section No.
--
M15
( KN610090756AA-11-8 )
Ref
No.
Remarks
R
1
Q'ty
1-H
本体部
Main Body
ｲﾗｽﾄ
No.
Part No.
品 名品番 数量
R
2
パーツリスト
Kit N
o
.
キット品
番
Kit Name
キット名称
N610090756AA
Part Name
備 考
ｾｸｼｮﾝNo.
PARTS LIST
Section No.
R
3
COVER
1
1 N210022722AB
COVER
1
2 N210022723AC
COVER
1
3 N210022724AC
FRAME
2
4 N510012057AA SFF-244 L=406
FRAME
2
5 KXF0E10PA00 SFF-404 L=325
NUT
14
6 N510016442AA HTDSN5-5
CAP
14
7 KXF0ATKAA00 SFA-905
BRACKET
2
8 KXF0E10SA00 HBLFSNK8
NUT
6
9 N510008940AA HTDSN8-8
NUT
4
10 KXF0E10TA00 SFB-007
NUT
14
11 KXF0E01HA00 SFB-008
CAP
18
12 KXF0E01GA00 SFA-907
BRACKET
2
13 N510010282AA SFJ-N03T
BRACKET
6
14 KXF0DTWAA00 SFJ-N03
BRACKET
4
15 N510010284AA SFJ-K11
NUT
4
16 KXF0CW2AA00 SFB-003
BOLT
12
17 N510017414AA
Hexagon socket head cap screw M5X6-10.9 A2J (Trivalent)
BOLT
14
18 N510017395AA
Hexagon socket head cap screw M5X16-10.9 A2J (Trivalent)
BOLT
6
19 N510017433AA
Hexagon socket head cap screw M6X16-10.9 A2J (Trivalent)
BOLT
4
20 N510017435AA
Hexagon socket head cap screw M6X20-10.9 A2J (Trivalent)
BOLT
4
21 N510017472AA
Hexagon socket head cap screw M8X20-10.9 A2J (Trivalent)
WASHER
24
22 N510018499AA
Round finish plain washer 5 10H A2J (Trivalent)
WASHER
10
23 N510018501AA
Round finish plain washer 6 10H A2J (Trivalent)
WASHER
10
24 KXF0E2KYA00 HDW8
SCREW
4
25 N510018376AA
Hexagon socket set screw Cup point M5X10-45H A2J (Trivalent)
M16
--
( KN610090756AA-11-8 )
1-I
本体部
Main Body
パーツレイアウト
Kit No.
キット品
番
Kit Name
キット名称
N610090756AA
ｾｸｼｮﾝNo.
PARTS LAYOUT
Section No.
--
M17
( KN610090756AA-11-9 )
