大修 贴片机主体的维护工作 5.2.2 执行维护工 作 34 预防性维护 SIPLACE SX4/DX4 ???? - ?? ???? 监控吸嘴料盘 提示 由于双头料盘已永久固定且无法 取下，因此该检查不适 用于双头料盘。 ► 取下吸嘴盘。 ► 关闭保护盖并按下 Start （开启）按钮。 ⇨ 无论贴片机使用何种软件，贴片机 都必须显示所有已 取下的吸嘴盘。
大修
5.2.2 执行维护工作 贴片机主体的维护工作
预防性维护 SIPLACE SX4/DX4 33
SXDX4 ???

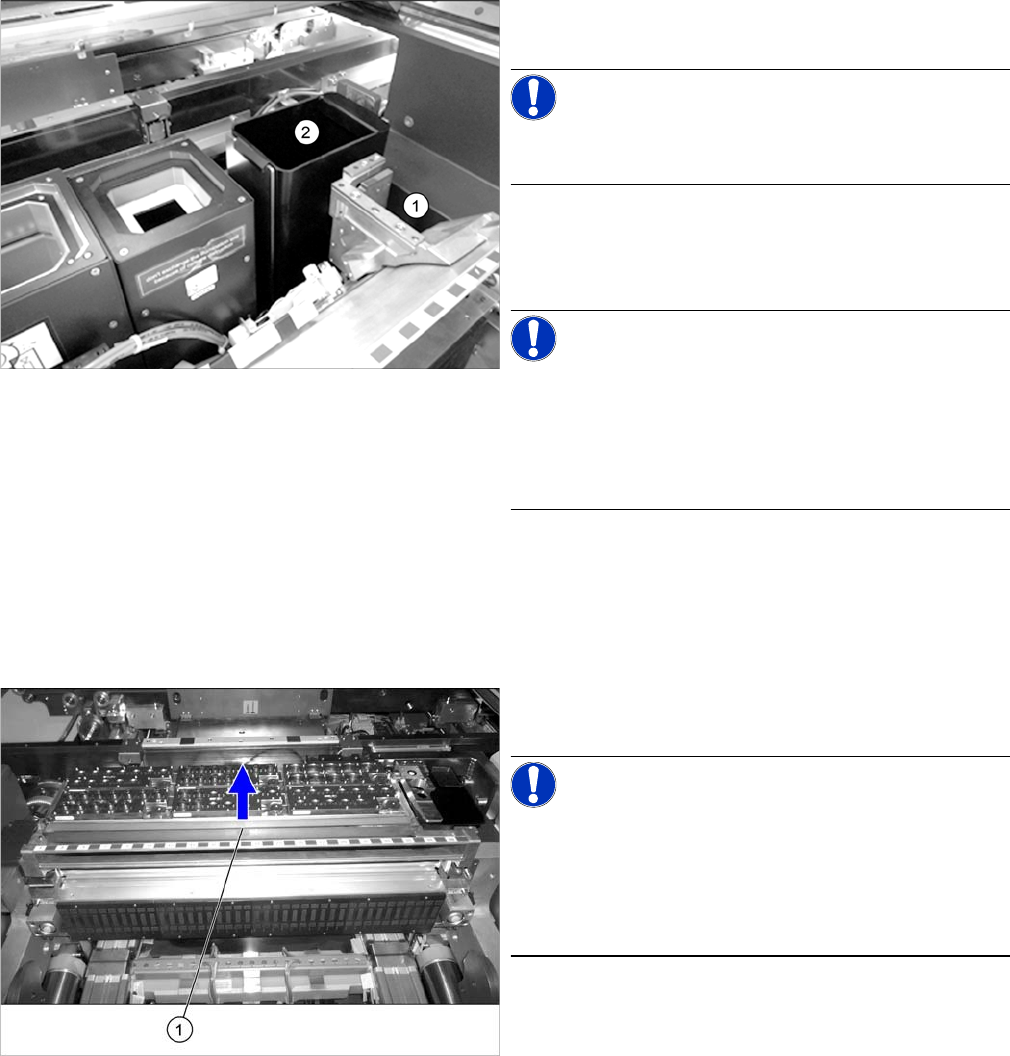

监控抛料仓
SXDX4 ?? ??
监控抛料导槽
► 取下吸嘴抛料仓 （1）。控制面板上应立即出现一条
消息。
提示
如果没有出现任何消息，请检查安全电路，并请获得授
权的人员或 SIPLACE 维修团队更换任何损坏的元件。
► 重新插入吸嘴抛料仓。
► 移出元件抛料仓 （2）。控制面板上应立即出现一条
消息。
提示
可以选择监控元件抛料仓。
如无消息显示，检查此选项是否已在您的系统中安装。
如果选项已安装，但无消息出现，请检查安全电路，并
在需要时请获得授权的人员或 SIPLACE 维修团队更换任
何损坏的元件。
► 重新插入元件抛料仓。
► 为所有抛料仓重复此程序。
► 移出抛料导槽 （1）。控制面板上应立即出现一条消
息。
提示
可以选择监控元件抛料导槽。
如无消息显示，检查此选项是否已在您的系统中安装。
如果选项已安装，但无消息出现，请检查安全电路，并
在需要时请获得授权的人员或 SIPLACE 维修团队更换任
何损坏的元件。
► 将抛料导槽安置回原位。
► 为所有抛料导槽重复此程序。
大修
贴片机主体的维护工作 5.2.2 执行维护工作
34 预防性维护 SIPLACE SX4/DX4
???? - ??????

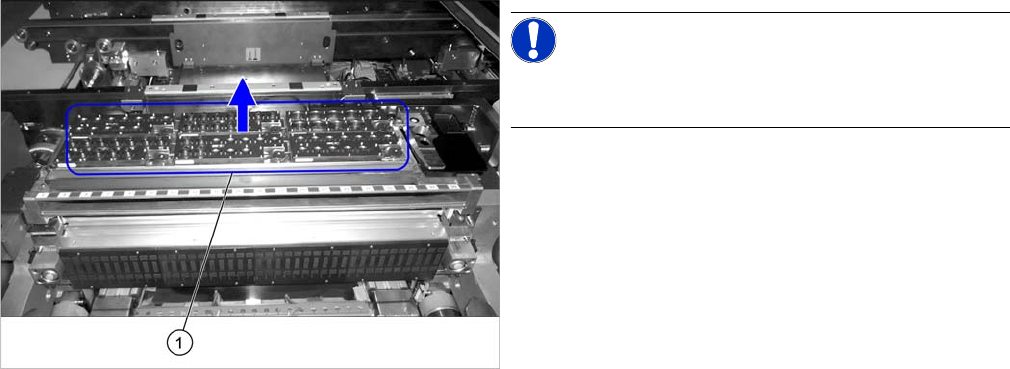

监控吸嘴料盘
提示
由于双头料盘已永久固定且无法取下，因此该检查不适
用于双头料盘。
► 取下吸嘴盘。
► 关闭保护盖并按下 Start （开启）按钮。
⇨ 无论贴片机使用何种软件，贴片机都必须显示所有已
取下的吸嘴盘。
大修
5.2.2 执行维护工作 贴片机主体的维护工作
预防性维护 SIPLACE SX4/DX4 35
5.2.2.2

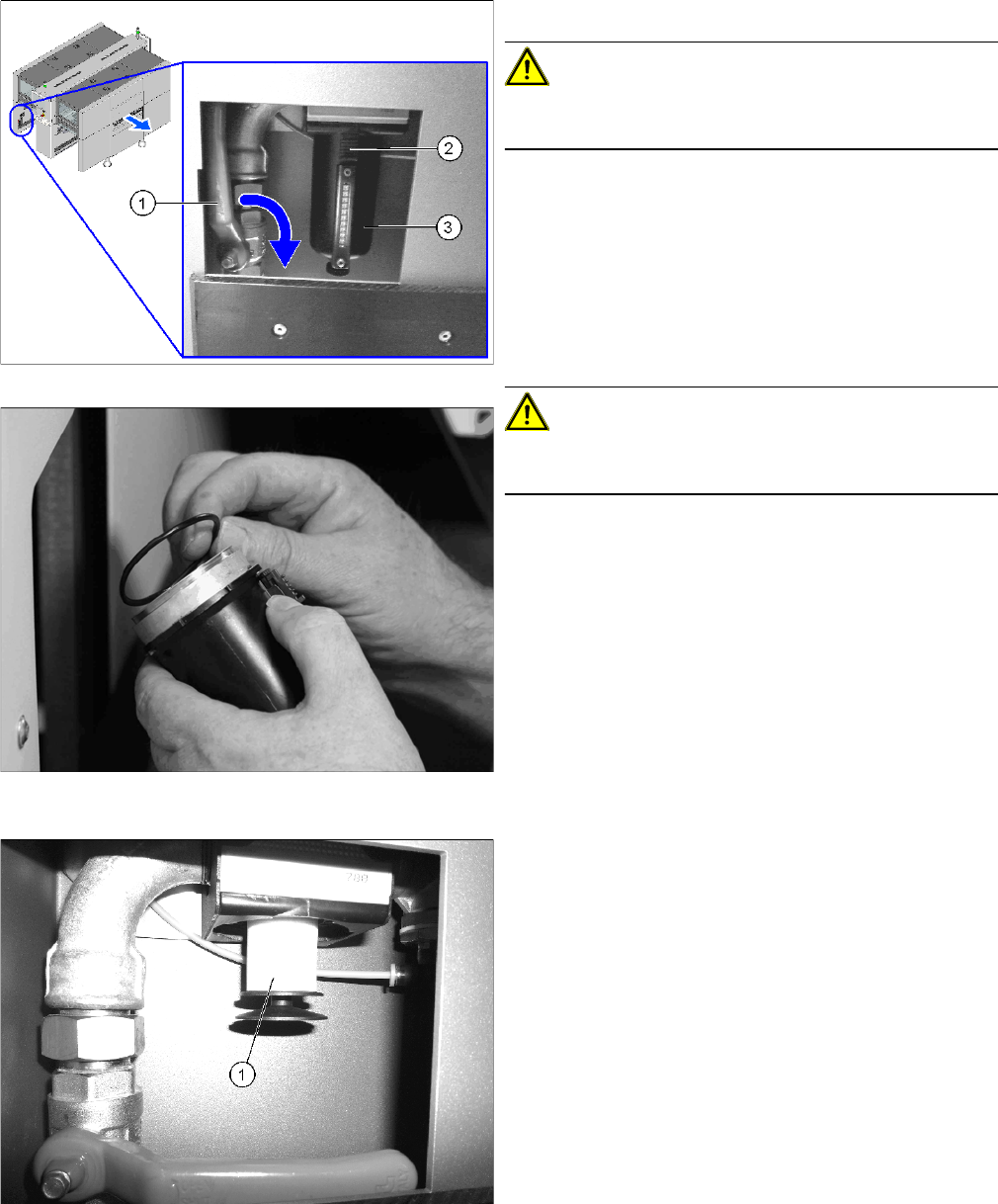

5.2.2.2 检查和清洁/更换（如果必需）压缩空气过滤器
检查和清洁 / 更换 （如果必需）压缩空气过滤器
► 关闭贴片机后切断电源，然后将其锁定，以防贴片机因未授权操作而重新启动。请遵守 "1.2 准备工
作 ......" [ ➙ 12] 部分中的指示。
切断压缩空气的供给
仓内的 O 型环
压缩空气过滤器位于底部左侧的 1 号位置。
注意
在检查或更换压缩空气过滤器前，您需要切断贴片机的
压缩空气供给并关闭压缩空气供给！
► 推回压缩空气供给的控制杆 (1)，直至其达到水平位
置。
► 使用黑色保护盖 (3) 底部的螺钉为系统通风。在下方
放置一块布，从而收集任何漏出的液体。
► 所有压力计均必须归零。
► 将黑色保护帽 （3）上的锁定装置 （2）向上推回。
拧开保护盖并将其与仓一起取下。
注意
仓上存在一个 O 型环。切勿将此 O 型环弄丢。在将仓重
新插入时，O 型环必须归位。
► 过滤器 (1) 是通过下方的一颗螺钉固定。将该螺钉拧
开。
► 将压缩空气维护单元的过滤器拉出，检查是否有污
物。
► 如果过滤器已被弄脏，请用一个新的过滤器进行替
换。（过滤器滤芯 5 μm C.33-62 [03039182
-
xx]）
► 反向执行以上程序即可完成安装。
