大修 5.2.2 执行维护工作 贴片机主体的维护工作 预防性维护 SIPLACE SX4/DX4 35 5.2.2.2 5 . 2 . 2 . 2 检 查 和 清 洁 / 更 换 （ 如 果 必 需 ） 压 缩 空 气 过 滤 器 检查和清洁 / 更换 （如果必需）压缩空气过滤器 ► 关闭贴片机后切断电源，然后将其锁定 ，以防贴片机因未授权操作而重新 启动。请遵守 "1.2 准备工 作 ......" [ ➙ 1…
大修
贴片机主体的维护工作 5.2.2 执行维护工作
34 预防性维护 SIPLACE SX4/DX4
???? - ??????
监控吸嘴料盘
提示
由于双头料盘已永久固定且无法取下，因此该检查不适
用于双头料盘。
► 取下吸嘴盘。
► 关闭保护盖并按下 Start （开启）按钮。
⇨ 无论贴片机使用何种软件，贴片机都必须显示所有已
取下的吸嘴盘。
大修
5.2.2 执行维护工作 贴片机主体的维护工作
预防性维护 SIPLACE SX4/DX4 35
5.2.2.2
5.2.2.2 检查和清洁/更换（如果必需）压缩空气过滤器
检查和清洁 / 更换 （如果必需）压缩空气过滤器
► 关闭贴片机后切断电源，然后将其锁定，以防贴片机因未授权操作而重新启动。请遵守 "1.2 准备工
作 ......" [ ➙ 12] 部分中的指示。
切断压缩空气的供给
仓内的 O 型环
压缩空气过滤器位于底部左侧的 1 号位置。
注意
在检查或更换压缩空气过滤器前，您需要切断贴片机的
压缩空气供给并关闭压缩空气供给！
► 推回压缩空气供给的控制杆 (1)，直至其达到水平位
置。
► 使用黑色保护盖 (3) 底部的螺钉为系统通风。在下方
放置一块布，从而收集任何漏出的液体。
► 所有压力计均必须归零。
► 将黑色保护帽 （3）上的锁定装置 （2）向上推回。
拧开保护盖并将其与仓一起取下。
注意
仓上存在一个 O 型环。切勿将此 O 型环弄丢。在将仓重
新插入时，O 型环必须归位。
► 过滤器 (1) 是通过下方的一颗螺钉固定。将该螺钉拧
开。
► 将压缩空气维护单元的过滤器拉出，检查是否有污
物。
► 如果过滤器已被弄脏，请用一个新的过滤器进行替
换。（过滤器滤芯 5 μm C.33-62 [03039182
-
xx]）
► 反向执行以上程序即可完成安装。
大修
贴片机主体的维护工作 5.2.2 执行维护工作
36 预防性维护 SIPLACE SX4/DX4
5.2.2.3
5.2.2.3 清洁/更换冷却空气过滤器
清洁 / 更换冷却空气过滤器
5.2.2.4
5.2.2.4 清洁/更换贴片头排气过滤器
清洁 / 更换贴片头排气过滤器

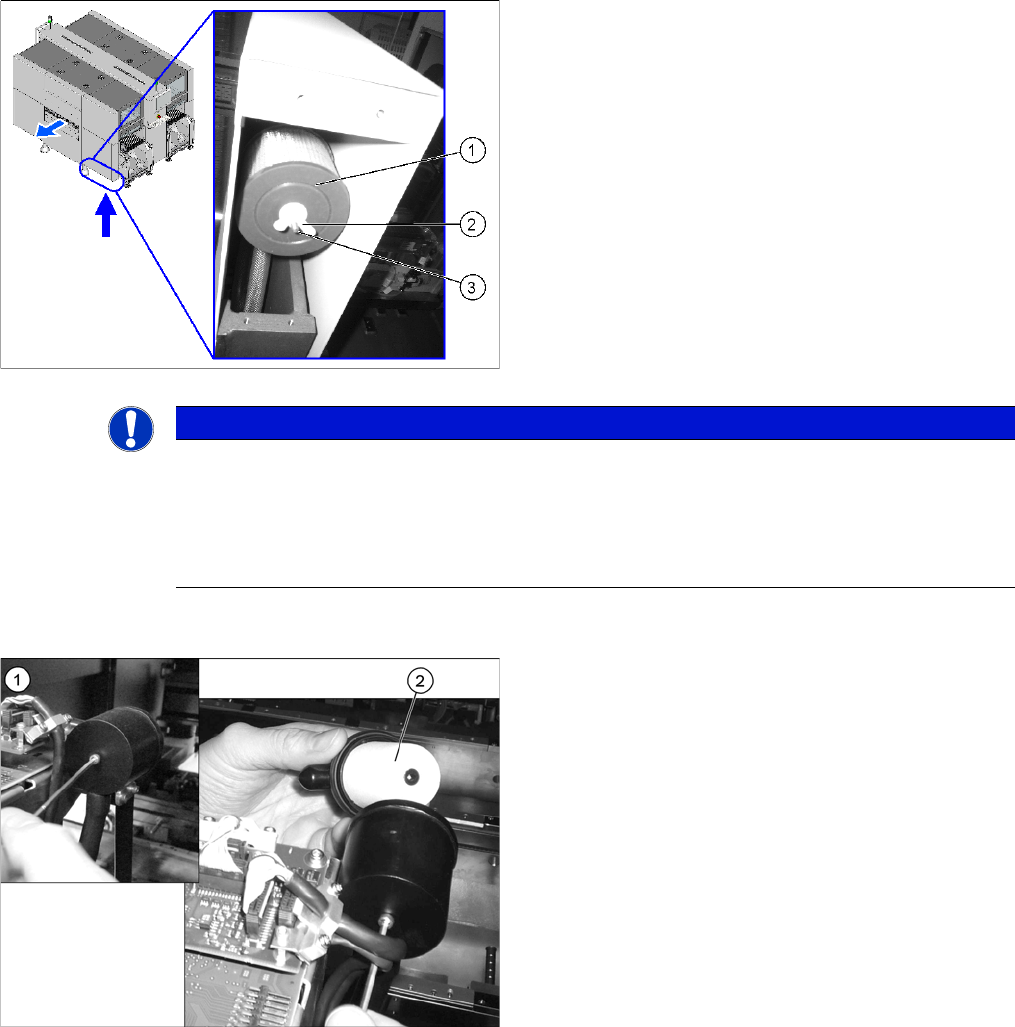

► 过滤器 （1）位于 3 号位置，并且可以从下方接触
到。它使用一个蝶形螺母 （2）进行固定。请把它拧
开。
► 将过滤器拉出，检查是否有污垢。
► 如果过滤器已脏污，请使用压缩空气进行清洁。如果
清洁程度达不到满意的效果，请更换一个新的过滤
器。（空气过滤单元 - 用于 2BH1000-0AB32 的吸入
空气过滤器 [00376006-xx]）
► 安装步骤为以上程序的相反顺序。同时请遵循以下指
示：
提示
安装指示
► 如果轴 （3）已和蝶形螺母一起被松开，请按照以下指示进行操作：
首先松开轴上的蝶形螺母。
将轴拧入其在贴片机上的固定装置内，然后才能用蝶形螺母安装干净的过滤器。
► 在拧紧过滤器时，请确保其顶部与贴片机的底座平齐。
► (1) 松开固定贴片头废气过滤器的螺钉 （内六角尺寸
3）。
► 必要时使用真空吸尘器清洁过滤器 (2)，如果过脏，
就请更换过滤器。（过滤器滤芯 40 μm [03003717-
xx]）
