大修
5.2.2 执行维护工作 贴片机主体的维护工作
预防性维护 SIPLACE SX4/DX4 37
5.2.2.5
5.2.2.5 清洁保护罩
清洁保护罩
5.2.2.6
5.2.2.6 检查/清洁/更换保护盖上的气压式避震器
检查 / 清洁 / 更换保护盖上的气压式避震器
注意
ESD 涂层
► 在选择保护盖的清洁剂时请务必特别小心，以免损坏保护盖的 ESD 涂层！切勿使用酸性性
或强碱性清洁剂，杜绝所有酮、酯、芳烃、卤代烃、醚性油或类似产品。
► 为保证不损坏 ESD 涂层，在擦拭保护盖时仅能施以轻压！

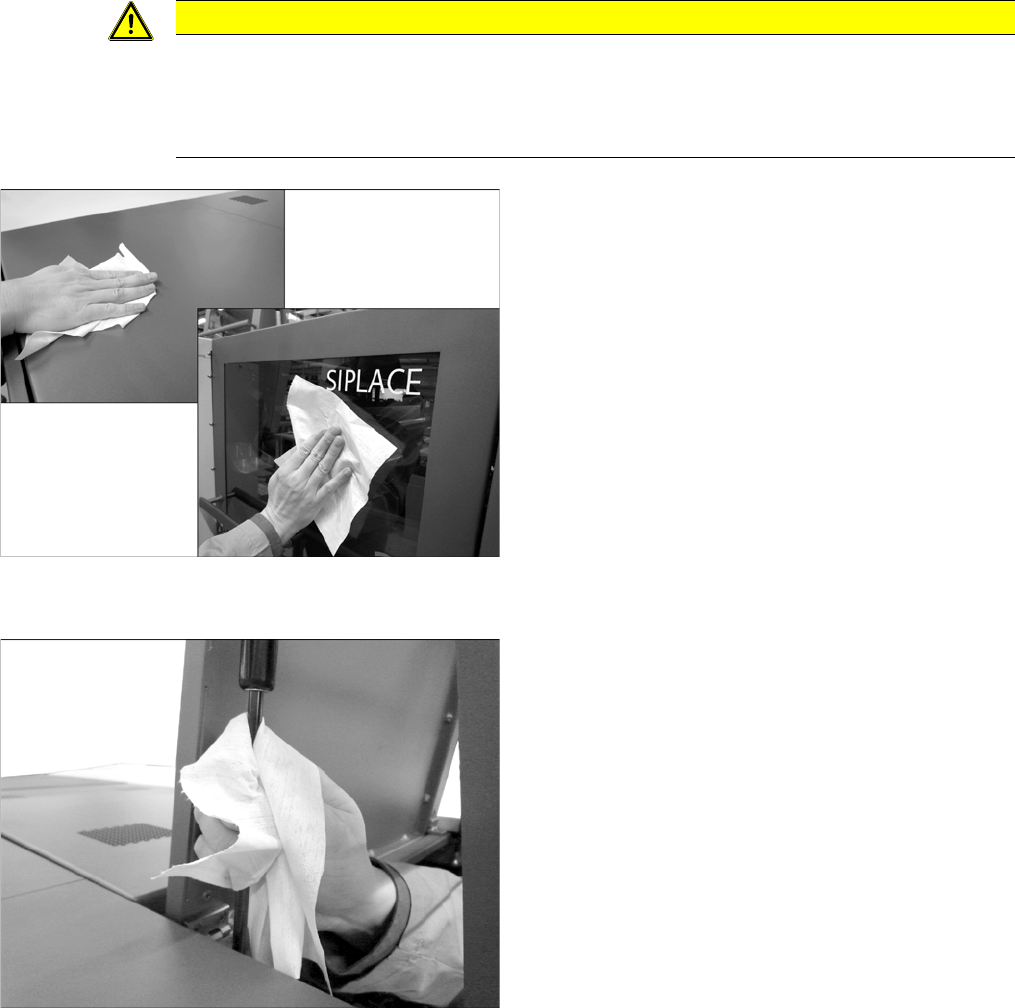

► 请检查保护盖上是否有污垢。
► 如有需要，请用一块干的无绒布清洁它们。
► 如果它们的脏污程度较重，请使用一块无绒布和少量
的中性或弱碱性清洁剂进行清洁。
► 清洁完成后，请再用干净的清水擦拭一遍。
► 打开保护盖。
► 用一块无绒布将气压式避震器的滑动表面擦拭干净。
► 连续将盖子打开和关闭几次。
► 活塞上不应有可见的油。否则，必须由获得授权的人
员更换气压式避震器。拆卸和安装细节请阅读您的贴
片机维修手册。
大修
贴片机主体的维护工作 5.2.2 执行维护工作
38 预防性维护 SIPLACE SX4/DX4
5.2.2.7
5.2.2.7 检查保护盖上的导辊
检查保护盖上的导辊
► 打开保护盖。
► 将保护盖朝着您所在的方向水平拉出约 30 cm，然后
再次将其放开。
如果保护盖还是不能完全打开，则必须由获得授权的
人员更换气压式避震器。
拆卸和安装细节，请参阅您的贴片机维修手册。
► 沿垂直方向将保护盖拉到顶部和底部之间的位置，然
后再将其放开。
保护盖必须在没有外在帮助的情况下保持在这个位置
上或者必须能够收回。如果它能靠其自身关闭，则必
须由获得授权的人员更换气压式避震器。
拆卸和安装细节，请参阅您的贴片机维修手册。
► 关闭保护盖。
► 为所有保护盖重复这些步骤。

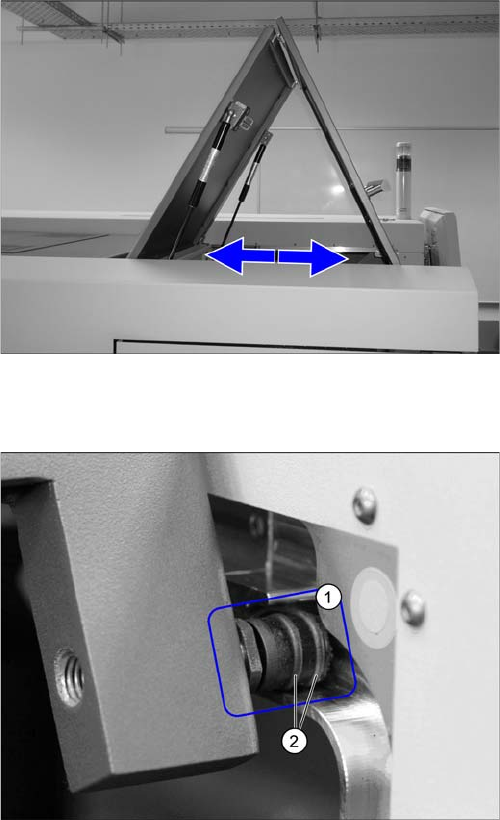

► 检查导辊 (1) 是否损坏。如果导辊损坏，则必须由获
得授权的人员对其进行更换。拆卸和安装细节请阅读
您的贴片机维修手册。
► 检查导辊上的 O 型环 (2) 是否损坏。如果 O 形环损坏
或丢失，那么就必须由获得授权的人员进行更换。拆
卸和安装细节请阅读您的贴片机维修手册。
► 对所有导辊 （每个盖有两个导辊）重复这些步骤。
大修
5.3.1 工具、耗材、零备件和磨损部件 元件停靠装置的维护任务
预防性维护 SIPLACE SX4/DX4 39
5.3
5.3 元件停靠装置的维护任务
元件停靠装置的维护任务
5.3.1
5.3.1 工具、耗材、零备件和磨损部件
工具、耗材、零备件和磨损部件
▪ ESD 腕带 [00320279-xx]
▪ 无绒布 [03082092-xx]
▪ SIPLACE 清洁布 [00315253-xx]
▪ 防护乳胶手套 [00372972-xx]
▪ Klüberplex BEM 34-132 润滑剂，1 kg 罐装 [00374565-xx]
▪ 如有需要，使用润滑喷嘴 DIN71412-B-M6 – 45° 弯曲 （料带切割器）[03036943-xx]
▪ 所含软管可用于 Y 轴的润滑脂枪 （用量：约 0.4 克）[00374563-xx]
▪ 1 张 DIN A3 纸或 2 张 DIN A4 纸
▪胶带条
▪剪刀
▪ 镊子 [00378525-xx]
▪ 2 把毛刷 （10 个一组的润滑毛刷 [00370771-xx]）
▪ 400 ml 表面保护喷油 [00328575-xx]
▪ Interflon Fin 润滑脂 [03020782-xx]
5.3.2
5.3.2 执行维护工作
执行维护工作
5.3.2.1
5.3.2.1 废料带切割器的功能测试
废料带切割器的功能测试
► 将纸张再次从空料带槽中取出。
如果它没有被精确的切透，那么切割刀片就必须进行清洁或更换。这项任务必须由获得授权的人员
执行。拆卸和安装细节请阅读您的贴片机维修手册。
参阅 :
1.1.5 操作切割装置的安全说明 [ ➙ 9]
警告
料带切割器附近作业时的伤人风险
料带切割器内有锋利的刀片。
► 切勿将手伸进料带切割器的内部。
➢ 为了进行下一项测试，贴片机内的贴片机与转换料台
必须重新通电。
► 在空料带槽中插入一张 DIN A3 纸或者两张粘在一起
的 DIN A4 纸。
提示
单独一张 DIN A4 纸的长度不够，将无法够及料带切割
器。
► 将这张纸用胶带粘在空料带槽上。
请确保纸张没有向上伸出进入贴片头的行程范围。
► 在软件中启动切割程序。
