大修 元件停靠装置的维护任务 5.3.2 执行维护工作 40 预防性维护 SIPLACE SX4/DX4 5.3.2.2 5 . 3 . 2 . 2 为 切 割 器 涂 覆 润 滑 脂 为切割器涂覆润滑脂 ??????????? ???? ► 关闭贴片机后切断电源，然后将其锁定 ，以防贴片机因未授权操作而重新 启动。请遵守 "1.2 准备工 作 ......" [ ➙ 12] 部分中的指示。 ► 在 “ 所含软管…
大修
5.3.1 工具、耗材、零备件和磨损部件 元件停靠装置的维护任务
预防性维护 SIPLACE SX4/DX4 39
5.3
5.3 元件停靠装置的维护任务
元件停靠装置的维护任务
5.3.1
5.3.1 工具、耗材、零备件和磨损部件
工具、耗材、零备件和磨损部件
▪ ESD 腕带 [00320279-xx]
▪ 无绒布 [03082092-xx]
▪ SIPLACE 清洁布 [00315253-xx]
▪ 防护乳胶手套 [00372972-xx]
▪ Klüberplex BEM 34-132 润滑剂，1 kg 罐装 [00374565-xx]
▪ 如有需要，使用润滑喷嘴 DIN71412-B-M6 – 45° 弯曲 （料带切割器）[03036943-xx]
▪ 所含软管可用于 Y 轴的润滑脂枪 （用量：约 0.4 克）[00374563-xx]
▪ 1 张 DIN A3 纸或 2 张 DIN A4 纸
▪胶带条
▪剪刀
▪ 镊子 [00378525-xx]
▪ 2 把毛刷 （10 个一组的润滑毛刷 [00370771-xx]）
▪ 400 ml 表面保护喷油 [00328575-xx]
▪ Interflon Fin 润滑脂 [03020782-xx]
5.3.2
5.3.2 执行维护工作
执行维护工作
5.3.2.1
5.3.2.1 废料带切割器的功能测试
废料带切割器的功能测试
► 将纸张再次从空料带槽中取出。
如果它没有被精确的切透，那么切割刀片就必须进行清洁或更换。这项任务必须由获得授权的人员
执行。拆卸和安装细节请阅读您的贴片机维修手册。
参阅 :
1.1.5 操作切割装置的安全说明 [ ➙ 9]
警告
料带切割器附近作业时的伤人风险
料带切割器内有锋利的刀片。
► 切勿将手伸进料带切割器的内部。
➢ 为了进行下一项测试，贴片机内的贴片机与转换料台
必须重新通电。

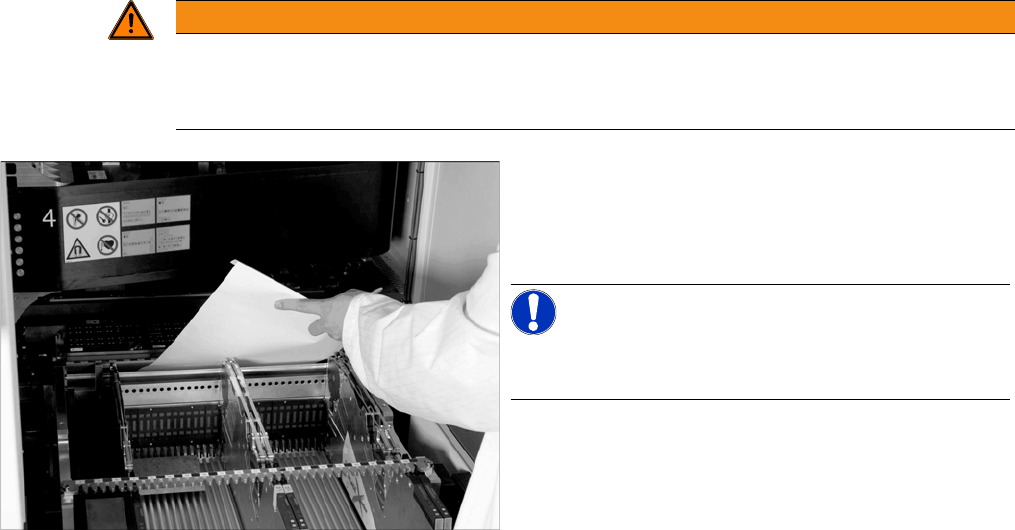

► 在空料带槽中插入一张 DIN A3 纸或者两张粘在一起
的 DIN A4 纸。
提示
单独一张 DIN A4 纸的长度不够，将无法够及料带切割
器。
► 将这张纸用胶带粘在空料带槽上。
请确保纸张没有向上伸出进入贴片头的行程范围。
► 在软件中启动切割程序。
大修
元件停靠装置的维护任务 5.3.2 执行维护工作
40 预防性维护 SIPLACE SX4/DX4
5.3.2.2
5.3.2.2 为切割器涂覆润滑脂
为切割器涂覆润滑脂
???????????????
► 关闭贴片机后切断电源，然后将其锁定，以防贴片机因未授权操作而重新启动。请遵守 "1.2 准备工
作 ......" [ ➙ 12] 部分中的指示。
► 在 “ 所含软管可用于 Y 轴的润滑脂枪 ”（用量：约 0.4 g）[00374563-xx] 中注入 Klüberplex BEM 34-
132 [00374565-xx] （请参阅 "6.1 为黄油枪填充润滑油 " [ ➙ 57]）。
参阅 :
1.2 准备工作 ...... [ ➙ 12]
6.1 为黄油枪填充润滑油 [ ➙ 57]
警告
切割器附近作业时的伤人风险。
在料带切割器的区域内作业时，将元件料车移出贴片机并断开贴片机与干线电源以及压缩空气
供给的连接。
► 然后等到工作压力降到 0 MPa 。
► 始终确保贴片机不会在未经授权的情况下被重新启动。
► 切勿将手伸进料带切割器的内部。

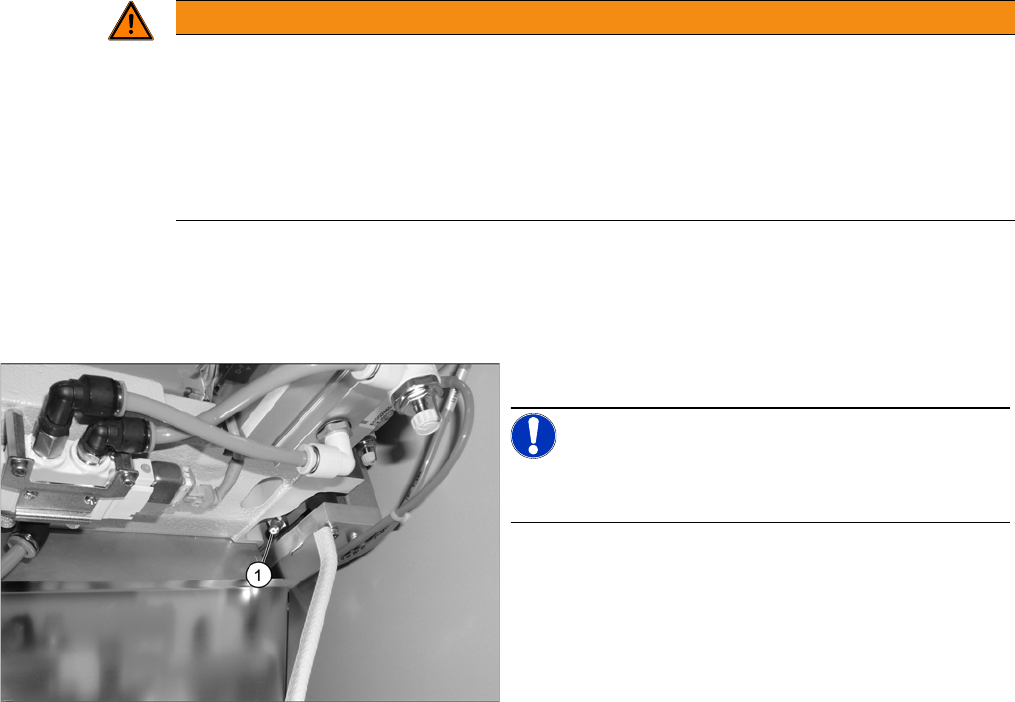

► 将润滑脂枪的软管径直接入润滑喷嘴 (1) 中。
提示
如果润滑喷嘴已不再能使润滑剂通过或已损坏，请将其
更换 （DIN71412-B-M6 [03036943-xx]）。
► 将润滑脂挤到料带切割器内，直到它再次明显突出为
止。
► 用刷子清除多余的润滑脂。
► 为料带切割器的另一侧重复这些步骤。
► 为每个料带切割器重复这些步骤。
大修
5.3.2 执行维护工作 元件停靠装置的维护任务
预防性维护 SIPLACE SX4/DX4 41
5.3.2.3
5.3.2.3 清洁料带切割器
清洁料带切割器
???????????????
警告
切割器附近作业时的伤人风险。
在料带切割器的区域内作业时，将元件料车移出贴片机并断开贴片机与干线电源以及压缩空气
供给的连接。
► 然后等到工作压力降到 0 MPa 。
► 始终确保贴片机不会在未经授权的情况下被重新启动。
► 切勿将手伸进料带切割器的内部。

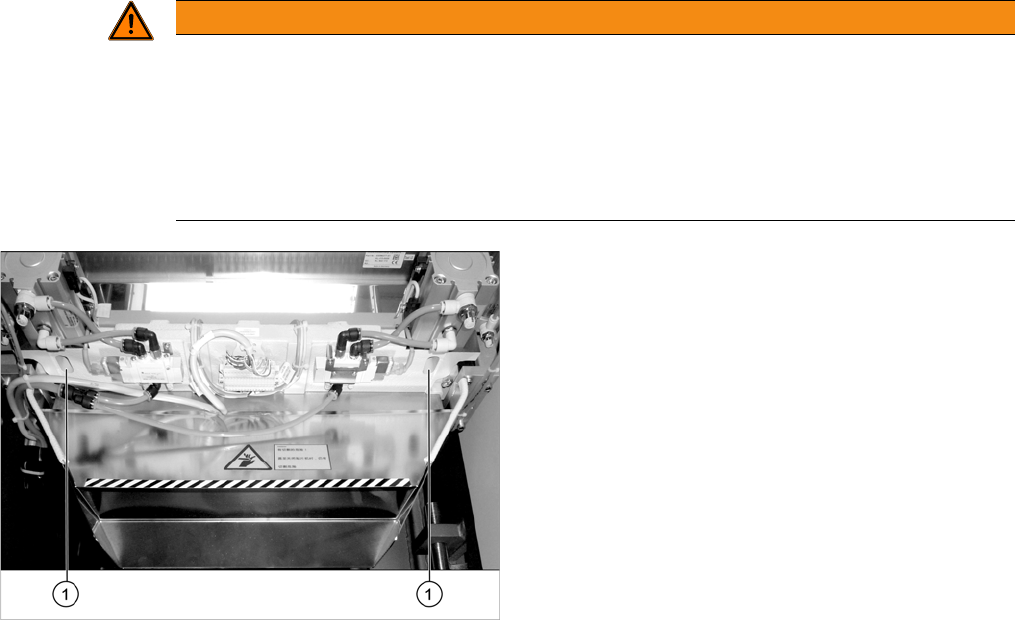

► 将所有污物以及小片的料带从料带切割器底部的两个
孔洞中清理出来。使用一对镊子或一把毛刷。
